5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5.7 Märgulambid Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 262 5.7.1.2 Kolmevärviline indikaatorlamp Joon. 5.7 - 2 Indikaatorlambid tööolekutes …
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 5.7 Märgulambid
261
5.7 Märgulambid
5.7.1 Ülevaade
Need märgulambid näitavad masina tööolekuid ja talitlushäireid. SIPLACE'i masinal võib olla
kahe- või kolmevärviline indikaatorlamp. Asjakohane indikaatorlambi süsteem (kahe- või kolme-
värviline) sätestatakse automaathäälestuse käigus; vaadake jaama tarkvara paigaldusjuhendit,
toote nr 00196771-xx).
5.7.1.1 kahevärviline indikaatorlamp

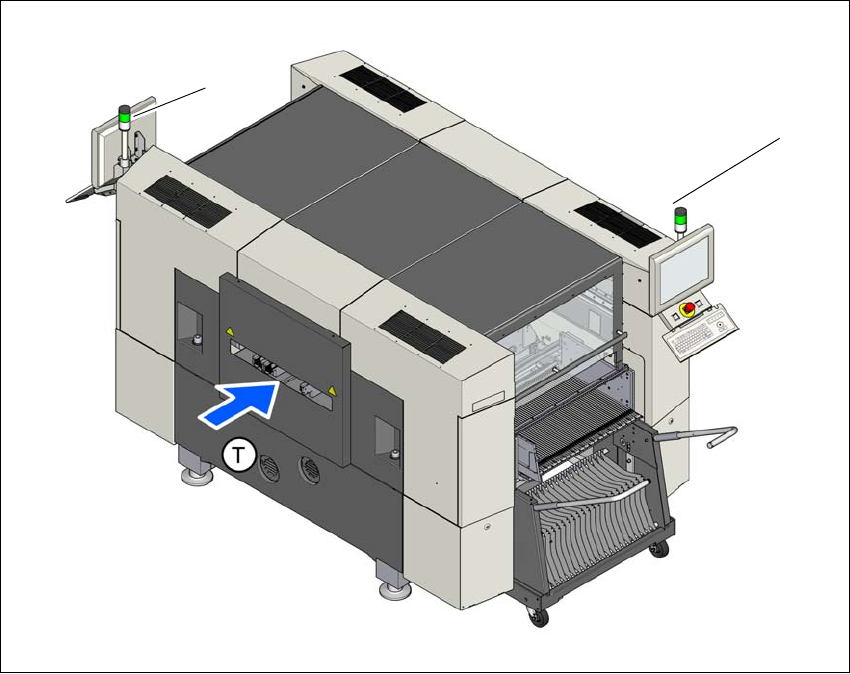

Joon. 5.7 - 1 Indikaatorlambid tööolekutes (SX1/SX2 näitel)
L1 vasak indikaatorlamp
L3 parem indikaatorlamp
T Trükkplaatide liikumissuund
(L1)
(L2)
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
5.7 Märgulambid Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
262
5.7.1.2 Kolmevärviline indikaatorlamp

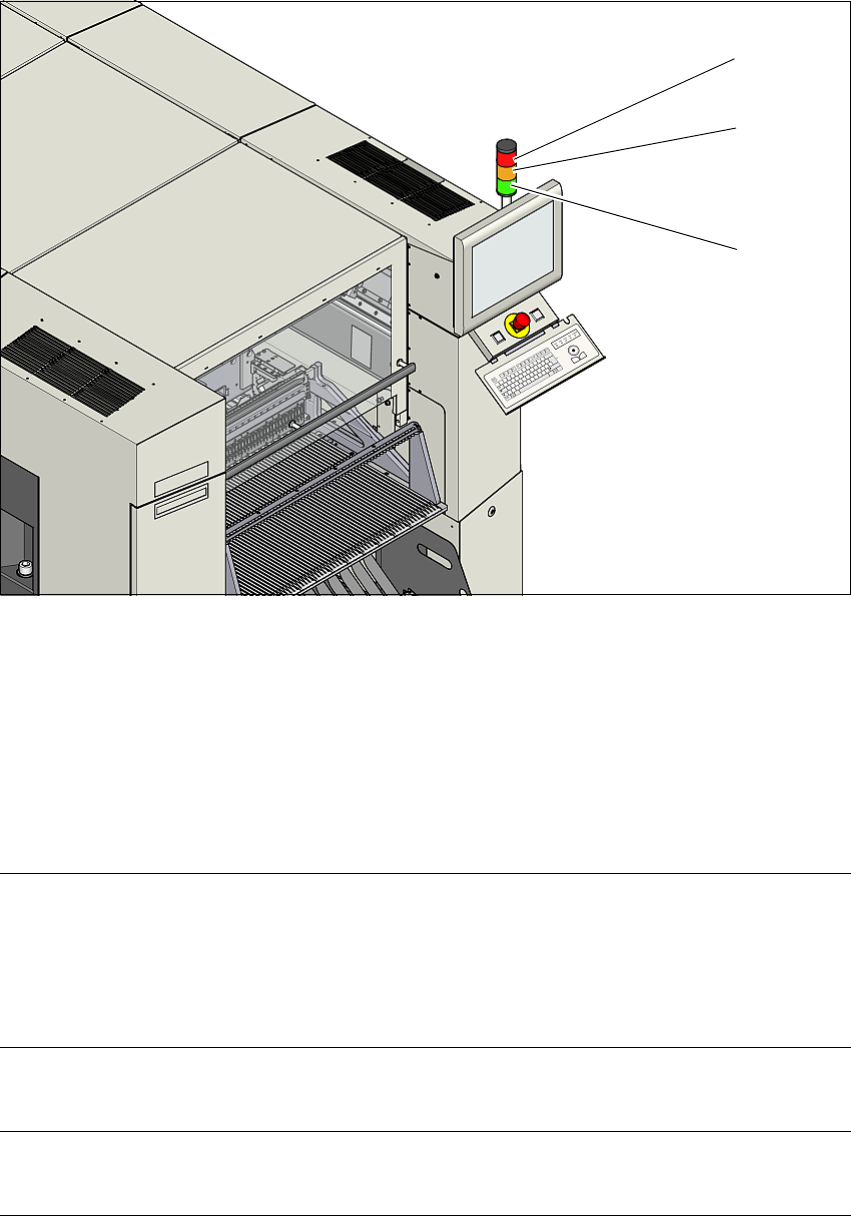

Joon. 5.7 - 2 Indikaatorlambid tööolekutes (DX1/DX2 näitel)
L1 punane indikaatorlamp
L2 kollane indikaatorlamp
L3 roheline indikaatorlamp
5.7.2 Olekunäidud ja nende tähendused
5
(L2)
(L1)
(L3)
Tähendus Masina külg Olek -
kahevärviline
(valge/roheline)
Olek -
kolmevärviline
(punane/kollane/
roheline)
Masin toodab Mõlemal pool Valge: Sees
Roheline: Väljas
Punane: Väljas
Kollane: Väljas
Roheline: Sees
Masin ootab trükkplaadi sises-
tamist.
Mõlemal pool Valge: Väljas
Roheline: 700 - 700
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 5.7 Märgulambid
263
Masin on STOP-nupuga peata-
tud; tootmise jätkamiseks tuleb
vajutada START-nuppu.
Mõlemal pool Konfigureerimata Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Vajalik on operaatori poolne
koordinaatmärkide seadistus.
Mõlemal pool Valge: Väljas
Roheline: 100 - 100
Punane: Väljas
Kollane: 500-500
Roheline: Väljas
Masin ootab retsepti või töö
alustamist pärast retsepti vas-
tuvõttu.
Mõlemal pool Valge: Väljas
Roheline: 100 - 100
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Masin valmistub tootmiseks
(otsakute olekukontroll, söötu-
rite kontroll).
Mõlemal pool Valge: Väljas
Roheline: 100 - 100
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Kasutatakse alternatiivset haa-
ramisasendit.
Vastab pool Valge: 100 -100
Roheline: Väljas
Punane: Väljas
Kollane: Sees
Roheline: Sees
Plaat tuleb väljundkonveierilt
eemaldada (nt ülevaatami-
seks).
Vastab pool Valge: 500 -500
Roheline: 700 -700
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Trükkplaadikonveieril on um-
mistus (järgmine masin ootab
plaate).
Vastab pool Valge: 500 -500
Roheline: 700 -700
Punane: Väljas
Kollane: Väljas
Roheline: 500 - 500
Samad komponendid on blo-
keerinud rohkem kui ühe haa-
ramisasendi, kuid kasutada
saab rohkem kui üht haaramis-
asendit.
Vastab pool Valge: 500 -500
Roheline: Väljas
Punane: Väljas
Kollane: Sees
Roheline: Sees
Vähemalt ühe haaramisasendi
seadistust tuleb kontrollida.
Vastab pool Valge: 500 -500
Roheline: Väljas
Punane: Väljas
Kollane: 500 - 500
Roheline: Väljas
Otsakute seadistamine on lõ-
petamata.
Vastab pool Valge: 500 -500
Roheline: Väljas
Punane: Väljas
Kollane: Sees
Roheline: Sees
Kasutatakse viimast vaba haa-
ramisasendit või selle kompo-
nendi jaoks pole ühtki vaba
haaramisasendit. Masin jätkab
tootmist, kui plaadile saab pai-
galdada veel ka muid kompo-
nente.
Vastab pool Valge: 100 -200
Roheline: Väljas
Punane: Väljas
Kollane: Sees
Roheline: Sees
Tähendus Masina külg Olek -
kahevärviline
(valge/roheline)
Olek -
kolmevärviline
(punane/kollane/
roheline)
