5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5.10 Sööturmoodulite ülesseadmi ne Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 276 5 Joon. 5.10 - 2 X- sööturmooduli kontrollimine enne ka sutami…
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 5.10 Sööturmoodulite ülesseadmine
275
JUHIS 5
Kui komponendilint on paigaldatud, siis ärge vajutage hooba. Pingutatud kattekile võib nihu-
tada komponendilinti ja komponendid jäävad avatuks.
Eemaldage haaramisakna alt kõik lahtised komponendid.
Sulgege haaramisaken (pos 3 Jn 5.10 - 2) tagastades hoova (pos 4 Jn 5.10 - 2) tema
algasendisse.
Eemaldage lahtised komponendid komponendilaualt harjaga või kasutage sobiva düüsi-
ga tolmuimejat.
JUHIS 5
Kui komponendilint on juba paigaldatud, siis lõigake see sööturmooduli esiservaga ühetasa-
seks.
Kui eemaldamiskäepide (pos. 1) on ikkagi väljas, siis lukustage see ettenähtud kohale.
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
5.10 Sööturmoodulite ülesseadmine Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
276
5
Joon. 5.10 - 2 X-sööturmooduli kontrollimine enne kasutamist
(1) Eemaldamiskäepide
(2) Kattekilenookur
(3) Haaramisaken
(4) Hoob haaramisakna tõstmiseks ja riivistamiseks
(5) Komponentide praagikarp
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 5.10 Sööturmoodulite ülesseadmine
277
5.10.3.2 X-sööturmooduli sisestamine komponendilauda
5

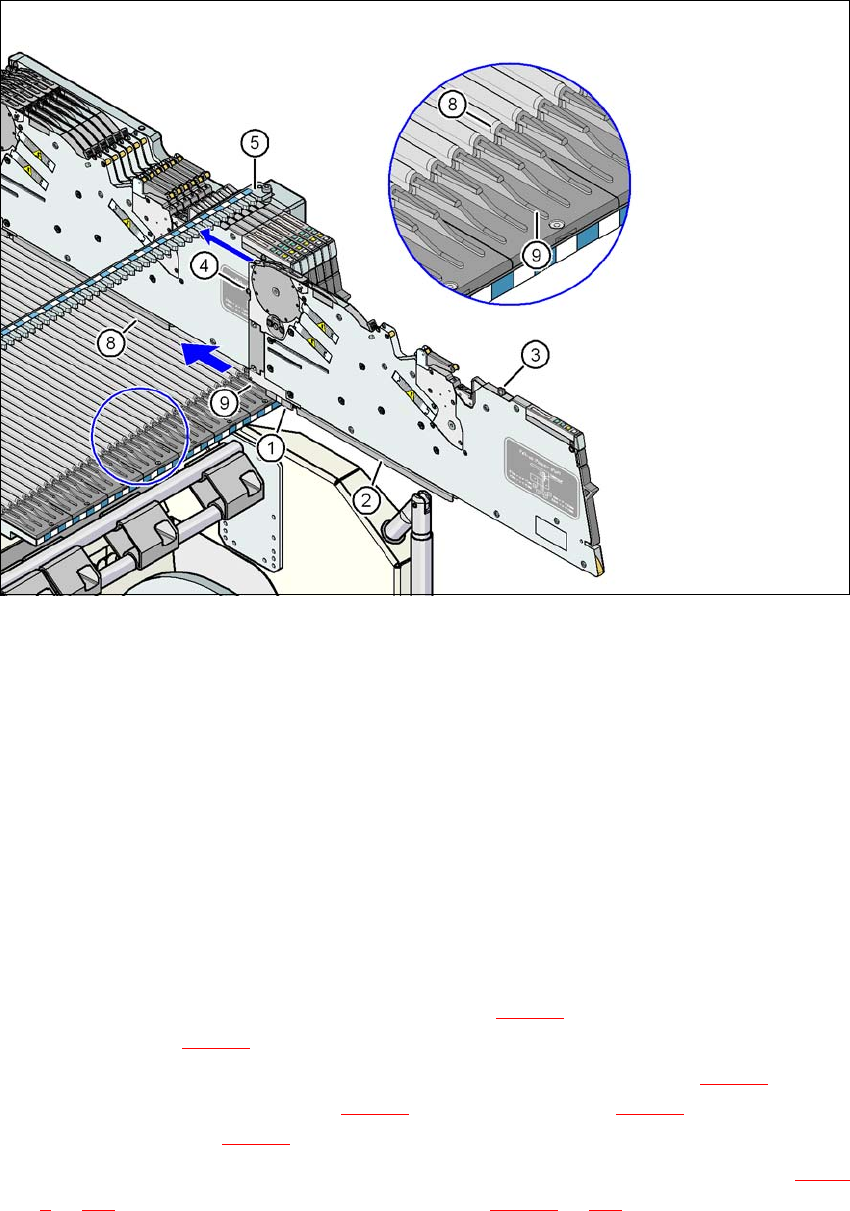

Joon. 5.10 - 3 X-sööturmooduli sisestamine komponendilauda
(1) X-sööturmooduli eesmise liuguri juhik
(2) X-sööturmooduli tagumise liuguri juhik
(3) "Tagumine" tsentreerimistihvt X-sööturmoodulil
(4) "Eesmine" tsentreerimistihvt X-sööturmoodulil
(5) Sisselõiked tsentreerimisribas "tagumise" tsentreerimistihvti hoidmiseks
(6) Tsentreerimisavad komponendilauas "eesmiste" tsentreerimistihvtide hoidmiseks
(7) Lukustusriivid
(8) Komponendilaua juhikuprofiil (-profiil)
(9) Sisestusabinõu X-sööturmooduli jaoks
5
Asetage sööturmooduli eesmine liugjuhik (pos 1 Jn 5.10 - 3) komponendilaua sisestusabi-
nõule (pos 9 Jn 5.10 - 3
).
Hoidke sööturmoodulit vertikaalselt ja lükake mööda juhikuprofiili (pos 8 Jn 5.10 - 3). Söötur-
moodul libiseb eesmise (pos 1 Jn 5.10 - 3
) ja tagumise (pos 2 Jn 5.10 - 3) liugjuhikuga juhi-
kuprofiilile (pos 8 Jn 5.10 - 3
).
Lükake sööturmoodulit ettevaatlikult edasi, kuni "eesmine" tsentreerimistihvt (pos 4 Jn 5.10 -
3, lk 277) surutakse tsentreerimisavasse (pos 6 Jn 5.10 - 3, lk 277).
