5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5.10 Sööturmoodulite ülesseadmi ne Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 278 Kontrollige seejuures söötu rmooduli "tagumist" ts…

Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 5.10 Sööturmoodulite ülesseadmine
277
5.10.3.2 X-sööturmooduli sisestamine komponendilauda
5
Joon. 5.10 - 3 X-sööturmooduli sisestamine komponendilauda
(1) X-sööturmooduli eesmise liuguri juhik
(2) X-sööturmooduli tagumise liuguri juhik
(3) "Tagumine" tsentreerimistihvt X-sööturmoodulil
(4) "Eesmine" tsentreerimistihvt X-sööturmoodulil
(5) Sisselõiked tsentreerimisribas "tagumise" tsentreerimistihvti hoidmiseks
(6) Tsentreerimisavad komponendilauas "eesmiste" tsentreerimistihvtide hoidmiseks
(7) Lukustusriivid
(8) Komponendilaua juhikuprofiil (-profiil)
(9) Sisestusabinõu X-sööturmooduli jaoks
5
Asetage sööturmooduli eesmine liugjuhik (pos 1 Jn 5.10 - 3) komponendilaua sisestusabi-
nõule (pos 9 Jn 5.10 - 3
).
Hoidke sööturmoodulit vertikaalselt ja lükake mööda juhikuprofiili (pos 8 Jn 5.10 - 3). Söötur-
moodul libiseb eesmise (pos 1 Jn 5.10 - 3
) ja tagumise (pos 2 Jn 5.10 - 3) liugjuhikuga juhi-
kuprofiilile (pos 8 Jn 5.10 - 3
).
Lükake sööturmoodulit ettevaatlikult edasi, kuni "eesmine" tsentreerimistihvt (pos 4 Jn 5.10 -
3, lk 277) surutakse tsentreerimisavasse (pos 6 Jn 5.10 - 3, lk 277).

5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
5.10 Sööturmoodulite ülesseadmine Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
278
Kontrollige seejuures sööturmooduli "tagumist" tsentreerimistihvti (pos 3 Jn 5.10 - 3, lk 277).
See peab kergesti tsentreerimisliistu väljalõikesse (pos 5) libisema, sest vastasel juhul ei
asetse sööturmoodul komponendilaua suhtes vertikaalselt või ta paigutati juhikuprofiilile (pos
8 Jn 5.10 - 3
, lk 277) ebaõigesti.
Lukustuslink (pos 7 Jn 5.10 - 3, lk 277) fikseerub sööturmooduli piirdeasendis sööturmooduli
lukustuspooli (pos 1 Jn 3.10 - 1
, lk 164). Kui unustasite eemalduskäepidemel (pos 1 Jn 5.10
- 2, lk 276) fikseeruda lasta, siis süttib sööturmooduli olekunäidik käsitsemispaneelil mõne se-
kundi pärast punaselt põlema. LCD-näidikule ilmub veateade "Käepide --->>" (vt Jn 5.11 - 1
,
lk 284
).
Laske eemalduskäepidemel (pos 1 Jn 5.10 - 2, lk 276). Nüüd süttib sööturmoodulil ole-
kunäidik roheliselt ning sööturmoodul on ooterežiimis. LCD-näidikult saab veel ühekorra
lugeda rajanumbrit ja konveieri sammupikkust.
5.10.4 Komponendilindi asetamine X-sööturmoodulisse
5.10.4.1 X-lindisööturmooduli kontrollimine
Kui panete komponendilinti sööturmoodulisse, siis kontrollige esmalt üle, kas haaramis-
akna (pos 2 Jn 5.10 - 5
, lk 280).
Eemaldage kõik lahtised komponendid, sest need võivad põhjustada rikkeid.
5.10.4.2 Komponendilindi ettevalmistamine paigalduseks
Kontrollige, et komponendilindi ots oleks lõigatud risti.
Kui transpordiavad on rebenenud või deformeerunud, siis lõigake see lindi osa ära.
Veenduge, et kattekilel poleks liimitriipe.
Tõmmake kattekile 30 cm ulatuses komponendilindist eemale, kui see ei jäta kompo-
nente avatuks.
JUHIS 5
Kasutage juhul, kui pole piisavalt kattekilet, SMD-lindisissevedajat, et komponente kaduma
ei läheks:
8 mm - lindi puhul: Toote nr 00355265-xx
12 mm - lindi puhul: Toote nr 00356342-xx

Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 5.10 Sööturmoodulite ülesseadmine
279
Lühendage komponendilinti koos uute lahtiste komponenditaskutega ligikaudu 3 cm võr-
ra.
Eemaldage komponendid avatud komponenditaskutest.
Mähkige kattekile ümber lindi esiotsa, pannes selle lindi alla piki linti.
5.10.4.3 Lindi paigaldamine X-sööturmoodulisse
5

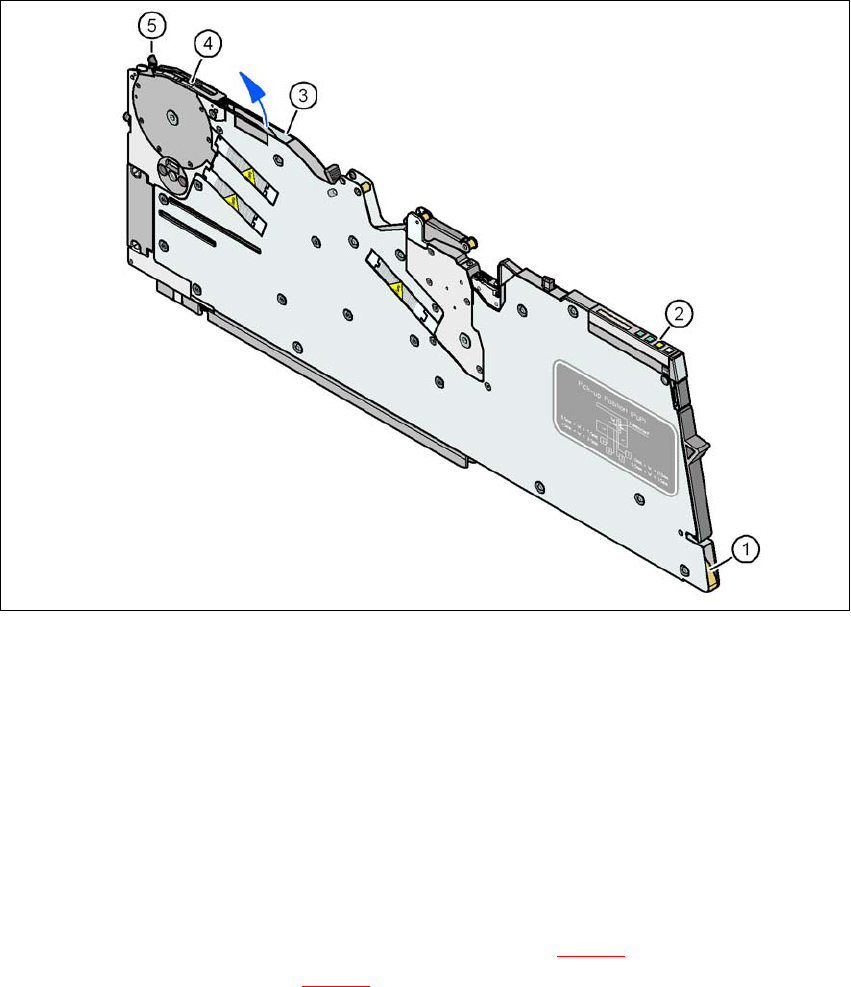

Joon. 5.10 - 4 Komponendilindi paigaldamine
(1) Lindi juhikukanali sisendava
(2) Käsitsemispaneel
(3) Lindi juhikukanali väljundava
(4) Haaramisaken
(5) Hoob haaramisakna tõstmiseks
5
Hoidke komponendilinti nii, et transpordiavad jääksid liikumissuunda vaadates vasakule poo-
lele.
Lükake komponendilint lindijuhiku sisendavasse (pos 1 Jn 5.10 - 4) ja sealt edasi, kuni see
väljub väljundavast (pos 3 Jn 5.10 - 4
).
Tõmmake komponendilint väljapoole üles ning murdke kattekile tagasi ümber lindi otsa.
