Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5 Masinaga töötamine Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 5.10 Sööturmoodulite ülesseadmine 281 Suruge hooba (p os 5 Jn 5.10 - 5 , lk 280 ) ettepoole, et tõs…
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
5.10 Sööturmoodulite ülesseadmine Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
280
Vedage lindi algus haaramisakna (pos 2 Jn 5.10 - 5) alla ja sealt edasi, kuni komponendilint
puudutab tähikut.
5
Joon. 5.10 - 5 Lindi sööturmooduli haaramisaken
(1) Lindihoidik, eemaldatav (vt lõiku 5.10.4.4, lk 282)
(2) Haaramisaken
(3) Kattekile eemaldatav serv
(4) Komponendi haaramisala
(5) Hoob haaramisakna tõstmiseks ja riivistamiseks
Vajutage käsitsemispaneelil nuppu EDASI (pos 1 Jn 5.10 - 6), kuni kattekile murdekoht paik-
neb komponentide haardepiirkonnas (pos 4 Jn 5.10 - 5
).
5
Joon. 5.10 - 6 Sööturmooduli käsitsemispaneel
(1) EDASI-nupp komponendilindi edasikerimiseks
(2) TAGASI-nupp komponendilindi tagasikerimiseks
(3) KILE-nupp kattekile pingutamiseks
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 5.10 Sööturmoodulite ülesseadmine
281
Suruge hooba (pos 5 Jn 5.10 - 5, lk 280) ettepoole, et tõsta haaramisaken (pos 2 Jn 5.10 - 5,
lk 280
) esimesse fikseerimisasendisse.
Tõmmake kattekile haaramisakna küljelt edasi, kuni see tuleb akna alt välja.
Keerake kattekilet tagasi, kuni see asetseb vastu äratõmbeserva (pos 3 Jn 5.10 - 5, lk 280).
JUHIS 5
Ärge laske haaramisakent nii alla, et kattekile sattuks vastu äratõmmatavat serva.
Suruge hooba (pos 5 Jn 5.10 - 5, lk 280) tagasi, et haaramisaken alla lasta.
Vedage kattekilet üle kattekilenookuri (pos 2 Jn 5.10 - 7) edasi, kuni see paikneb kiletihen-
dusrataste (pos 1 Jn 5.10 - 7
).
5

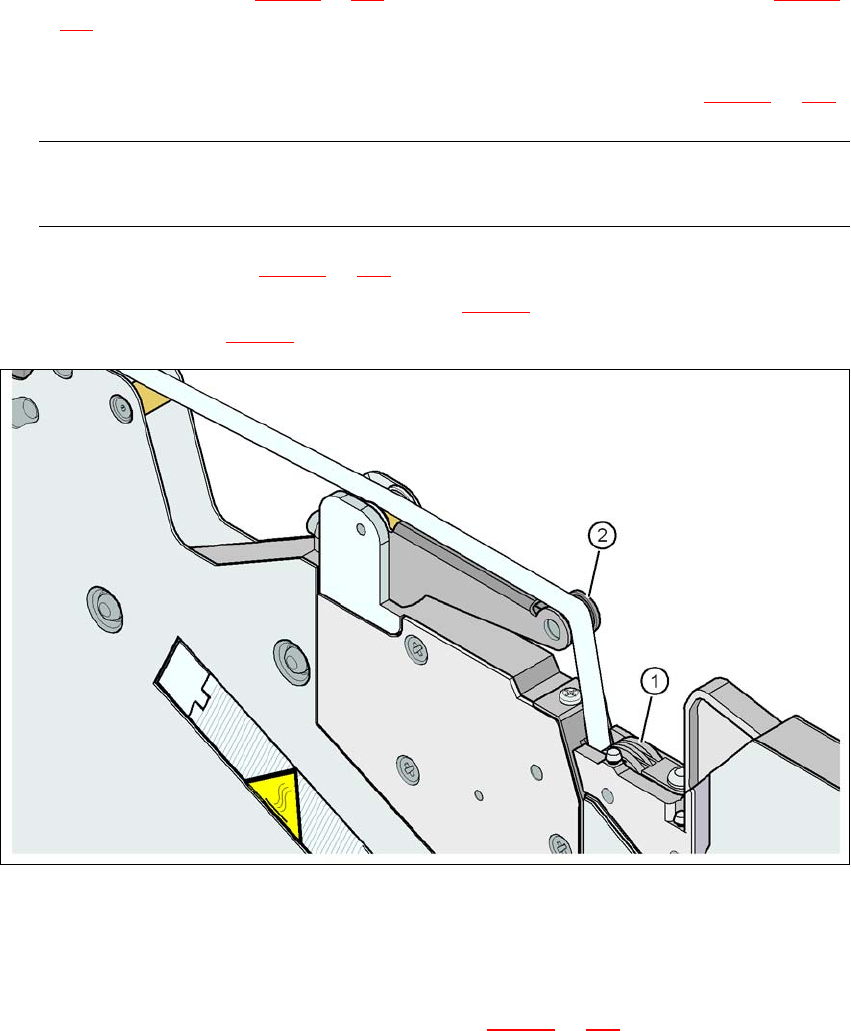

Joon. 5.10 - 7 Kattekile juhtimine kattekile tihendusrataste juurde
(1) Kattekile tihendusrattad
(2) Kattekile
5
Vajutage käsitsemispaneelil nuppu KILE (pos 3 Jn 5.10 - 6, lk 280), kuni katekile on pingul.
Kattekilenookur langeb alla ja ajamimootor seiskub.
Lõigake komponendilint sööturmooduli esiservaga ühetasaseks.
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
5.10 Sööturmoodulite ülesseadmine Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
282
5.10.4.4 Lindihoidik 8 mm X-lindisööturmoodulile
5
Joon. 5.10 - 8 8 mm X-sööturmoodul - lindihoidik ja pleissimissensor
(1) Lindihoidik, eemaldatav
(2) Ovaalne ava lindihoidikus
(3) Pleissimissensori paigalduskoht
8 mm X-sööturmoodul on varustatud lindihoidikuga (pos 1 Jn 5.10 - 8
). Seda saab hõlpsasti ee-
maldada.
Pistke kellasepakruvikeeraja tera lindihoidiku ovaalsesse avasse (pos 2 Jn 5.10 - 8) ja tõm-
make linditugi lindi liikumisele vastassuunas välja.
Lindihoidiku paigaldamisel veenduge, et see jääks õigesse asendisse.
JUHIS 5
Paigaldage kõiki 0402-suurusega ja väiksemate komponentide puhul alati linditugi (pos 1 Jn 5.10
- 8) 8 mm X-sööturmoodulisse. See tagab konstantse Z-suunalise haaramiskõrguse ning võimal-
dab haaramiskõrguse korrigeerimiseks vajaliku aja miinimumini viia.
