5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5.15 Komponendikäru dokkimine ja dokist vabas tamine (ainult SX1/SX2) Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 294 5.15.2 Komponendikäru eemal…
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 5.15 Komponendikäru dokkimine ja dokist vabastamine (ainult SX1/SX2)
293
5.15 Komponendikäru dokkimine ja dokist vabastamine
(ainult SX1/SX2)
5.15.1 Ohutusjuhised komponendikäru paigaldamisel ja eemaldamisel
HOIATUS 5
Õnnetuste vältimiseks (kokkupõrkeoht) on komponendikäru lubatud dokkida ja dokist vabastada
ainult ühel inimesel..
5

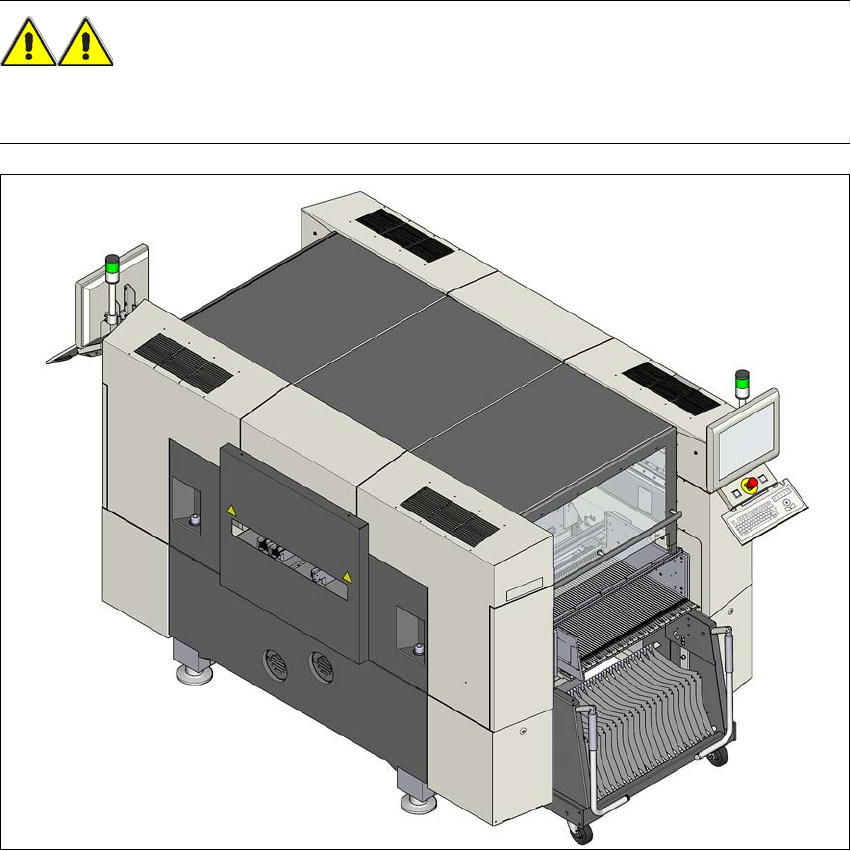

Joon. 5.15 - 1 Ohutusjuhised komponendikäru paigaldamisel ja eemaldamisel
Lisaks sellele on komponendikäru võimalik paigaldada ainult siis, kui kaitsekatted on suletud.
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
5.15 Komponendikäru dokkimine ja dokist vabastamine (ainult SX1/SX2) Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
294
5.15.2 Komponendikäru eemaldamine
Valige jaamatarkvara põhivaates välja ikoon Sööturid... ja ikoonid
Asukohad.
5

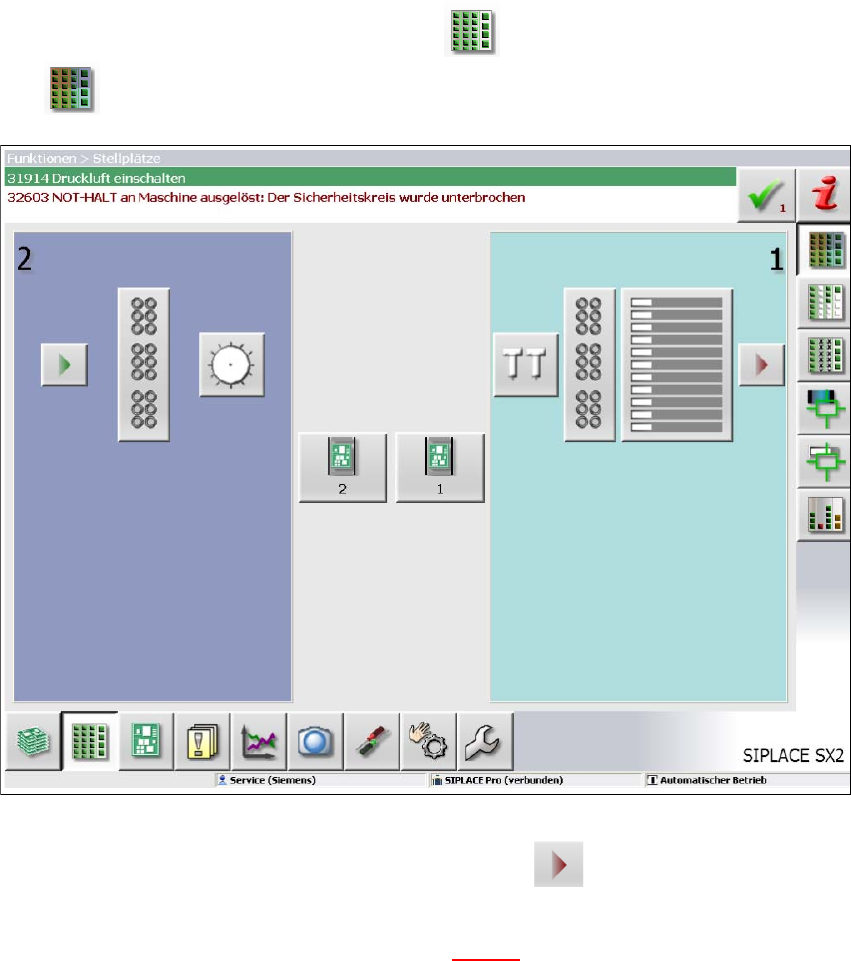

Joon. 5.15 - 2 SC GUI - asukohad
5
Klõpsake vastavas asukohas lahtilukustamiseks ikooni ja oodake senikaua, kuni lu-
kustus on avatud. Edasist informatsiooni leiate jaamatarkvara onlain-abist.
Pöörake mõlemad käepidemed üles (pos 1 Jn 5.15 - 3).
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 5.15 Komponendikäru dokkimine ja dokist vabastamine (ainult SX1/SX2)
295
5

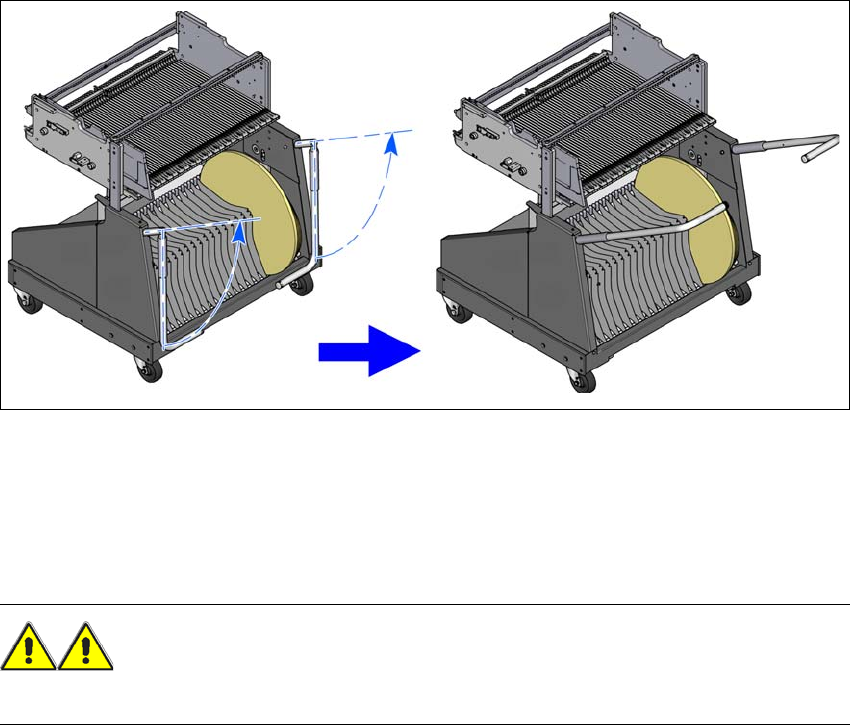

Joon. 5.15 - 3 Komponendikäru - pööratavad käepidemed lükkamiseks
Võttes mõlema käega käepidemetest, tõmmake komponendikäru masina juurest eemale.
5.15.3 Ohutusjuhised komponendikäru liigutamisel
HOIATUS
Järgige komponendikäru liigutamisel õnnetuste vältimiseks alati alljärgnevaid reegleid.
Kui soovite komponendikäru liigutada, siis hoidke seda alati kahe käega mõlemast käepide-
mest.
Pidage meeles, et sööturmoodulitega täielikult komplekteeritud komponendikäru võib kalletel
enam kui 20* küljele või ettepoole ümber minna.
Veenduge, et pind, millel käru lükatakse, oleks tunduvalt väiksema kaldega.
Masina aluse põranda kalle ei tohi olla suurem kui 0,63%. See vastab 5 mm suurusele lan-
gusele 800 mm kohta (nt komponendilaua laius).
Olge ettevaatlik ja vältige kokkupõrkeid tõketega. Liiga kiirel liikumisel võib käru ettepoole
ümber minna.
