5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5.15 Komponendikäru dokkimine ja dokist vabas tamine (ainult SX1/SX2) Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 296 5.15.4 Komponendikäru p aig…
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 5.15 Komponendikäru dokkimine ja dokist vabastamine (ainult SX1/SX2)
295
5
Joon. 5.15 - 3 Komponendikäru - pööratavad käepidemed lükkamiseks
Võttes mõlema käega käepidemetest, tõmmake komponendikäru masina juurest eemale.
5.15.3 Ohutusjuhised komponendikäru liigutamisel
HOIATUS
Järgige komponendikäru liigutamisel õnnetuste vältimiseks alati alljärgnevaid reegleid.
Kui soovite komponendikäru liigutada, siis hoidke seda alati kahe käega mõlemast käepide-
mest.
Pidage meeles, et sööturmoodulitega täielikult komplekteeritud komponendikäru võib kalletel
enam kui 20* küljele või ettepoole ümber minna.
Veenduge, et pind, millel käru lükatakse, oleks tunduvalt väiksema kaldega.
Masina aluse põranda kalle ei tohi olla suurem kui 0,63%. See vastab 5 mm suurusele lan-
gusele 800 mm kohta (nt komponendilaua laius).
Olge ettevaatlik ja vältige kokkupõrkeid tõketega. Liiga kiirel liikumisel võib käru ettepoole
ümber minna.
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
5.15 Komponendikäru dokkimine ja dokist vabastamine (ainult SX1/SX2) Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
296
5.15.4 Komponendikäru paigaldamine
5

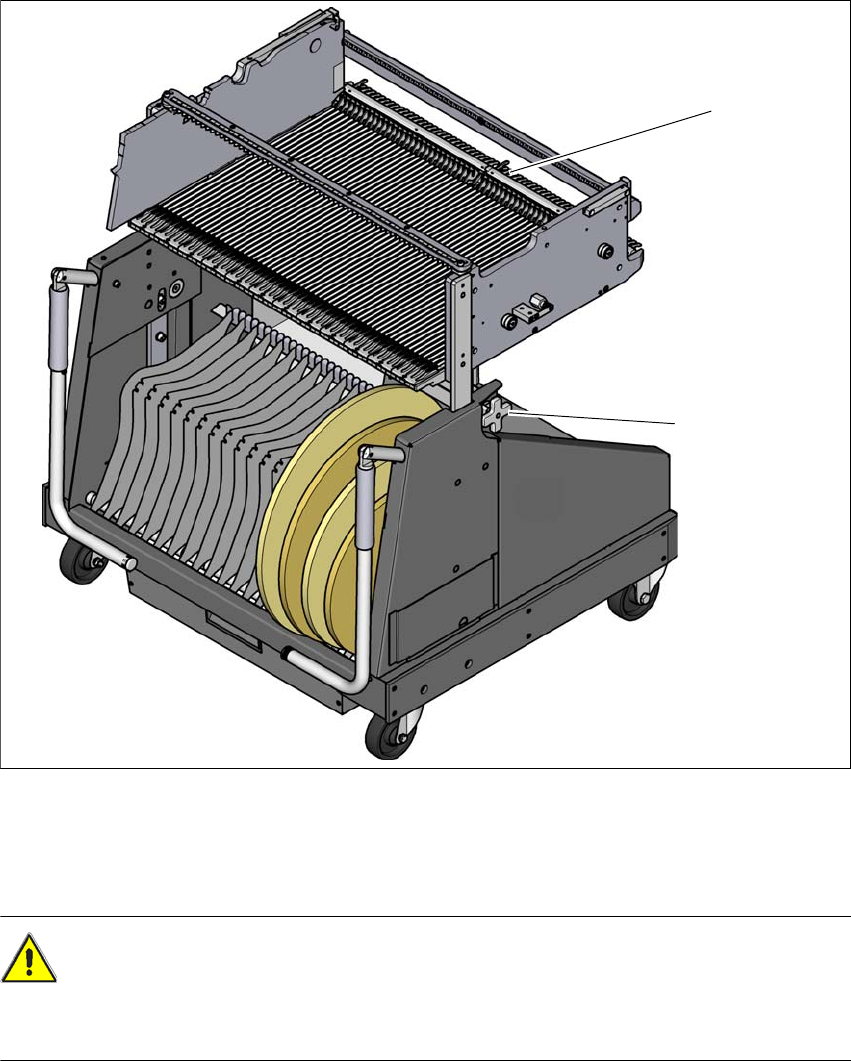

Joon. 5.15 - 4 Komponendikäru paigaldamine
(1) lukustusriivid
(2) Kõrguseseadistus täppisjusteerimiseks masinakõrguse peale
ETTEVAATUST! 5
Olge SIPLACE X seeria komponendikäru masinasse sisestamisel ettevaatlik ja ärge lööge lukus-
tuslinkidega vastu takistusi.
(2)
(1)
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 5.15 Komponendikäru dokkimine ja dokist vabastamine (ainult SX1/SX2)
297
JUHIS 5
Lõigake komponendilindid enne komponendikäru paigaldamist X-sööturmooduli esiküljega koha-
kuti maha, sest vastasel juhul ei pääse tühjendatud lindid lindijäätmekanalisse.
ETTEVAATUST! 5
Kontrollige, et ladumispea ei asuks komponendikäru piirkonnas.
Lükake komponendikäru ettevaatlikult kuni piirajani masinasse. Komponendilaua piirdeklots
(2) peab sobima masina sisseveos lauakõrguse kontrollseadise nurgiku (1) alla (paremal ja
vasakul poolel).
5
Joon. 5.15 - 5 Laua kõrguse kontroll
HOIATUS
Ärge eemadlage kahte nurgikut (paremal ja vasakul poolel) lauakõrguse kontrollseadiselt (1).
Kummagi nurgiku eemaldamisel võib komponendilaud liiga kõrgele tõusta ja tööpea kokkupõrke
põhjustada. 5
5
(1)
(2)
