6 Jaama laiendamine
Teavet asjakohaste konfiguratsioonide ja muude alternatiivide kohta vaadake masinate SIPLACE
SX1/SX2 ja SIPLACE DX1/DX2 tehnilistest andmetest.
6.1 Imiotsakute vahetusmehhanism
Imiotsakute vahetusmehhanism suurendab oluliselt ladumispeade paindlikkust erinevat tüüpi
komponentide ladumisel. Kui ladumisprogramm nõuab imiotsaku vahetamist, siis tagastab ladu-
mispea vana imiotsaku automaatselt imiotsakute pesasse ja võtab uue imiotsaku. Kiiresti võib va-
hetada ka vaakumi kontrollimisel väljaeraldatud imiotsakuid.
Imiotsakute vahetusmehhanismist toimub imiotsaku võtmine oluliselt täpsemini ja kiiremini, kui
seda saaks teha käsitsi. Väikeste komponentide ladumisel on oluline viia miinimumini imiotsaku
radiaalne ekstsentrilisus imiotsaku pööramisel.
Imiotsakute vahetusmehhanismi põhikonstruktsioon on sarnane SIPLACE SpeedStari 12 seg-
mendiga Collect&Place peaga ning SIPLACE MultiStari peadega. Siiski tohib kasutada üksnes
neid imiotsakumagasine, mis on vastava ladumispea jaoks ette nähtud.
ETTEVAATUST!
Kui SIPLACE MultiStari otsakumagasini kasutatakse koos SIPLACE SpeedStari või 12 segmen-
diga Collect&Place peaga, võib aset leida peade kokkupõrge. 6
6.1.1 Imiotsakute vahetusmehhanism SIPLACE SpeedStari jaoks
Toote nr 00519715-xx Imiotsakute vahetusmehhanism SX, C&P20 positsiooni 1 või 2
6 Jaama laiendamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
6.1 Imiotsakute vahetusmehhanism Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
302
6

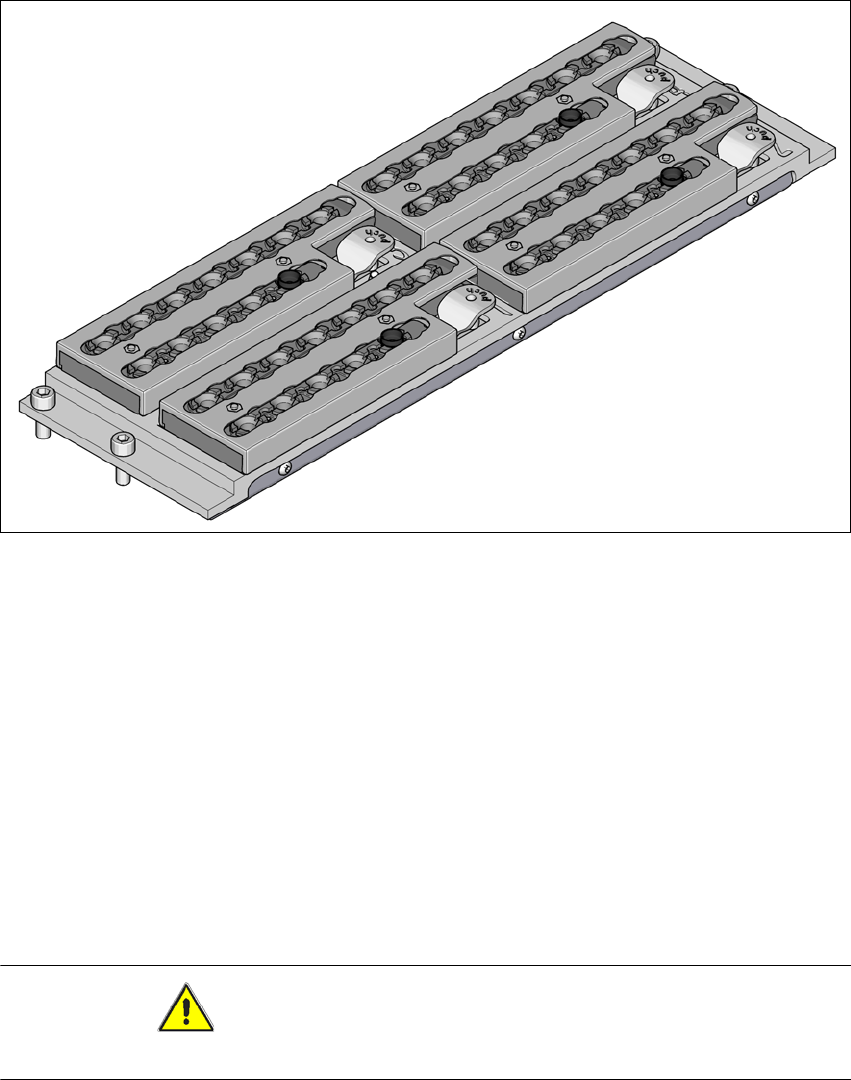

Joon. 6.1 - 1 Imiotsakute vahetusmehhanism SIPLACE SpeedStari jaoks
6.1.1.1 Kirjeldus
Antud imiotsakute vahetusmehhanism võtab vastu 4 magasini, igaüks 12 imiotsakugaraažiga.
Magasinid paiknevad ühisel kanduril. Nad on kahe silindertihvti abil tsentreeritud ja 4 trukiga fik-
seeritud. Täpne positsioon määratakse kindlaks igal magasinil oleva kahe koordinaatmärgiga.
Imiotsakute vahetusmehhanismi kerel jälgitakse magasinide õiget asendit mikrolülititega, et välti-
da ladumispea kokkupõrget võimaliku väljaulatuva magasiniga. Kõik magasinide asukohad pea-
vad olema täidetud, kuna puuduvate või ebaõigesti paigaldatud magasinide korral seiskab
kaitseahel masina.
Paigaldatud imiotsakujaamal saab SpeedStari imiotsakutelt komponente maha puhuda ja imiot-
sakuid maha tõmmata ning välja visata.
ETTEVAATUST
SIPLACE SpeedStari magasini tohib kasutada ainult koos SpeedStariga. 6
