Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 6 Jaama laiendamine Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 6.1 Imiotsakute vahetusmehhanism 311 6.1.2.3 SIPLACE MultiSt ar i imiot sakute vahetusmehhanismi asuko…
6 Jaama laiendamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
6.1 Imiotsakute vahetusmehhanism Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
310
Imiotsakumagasin 28xx-imiotsakute jaoks 6
– Toote nr 03065782-xx
6

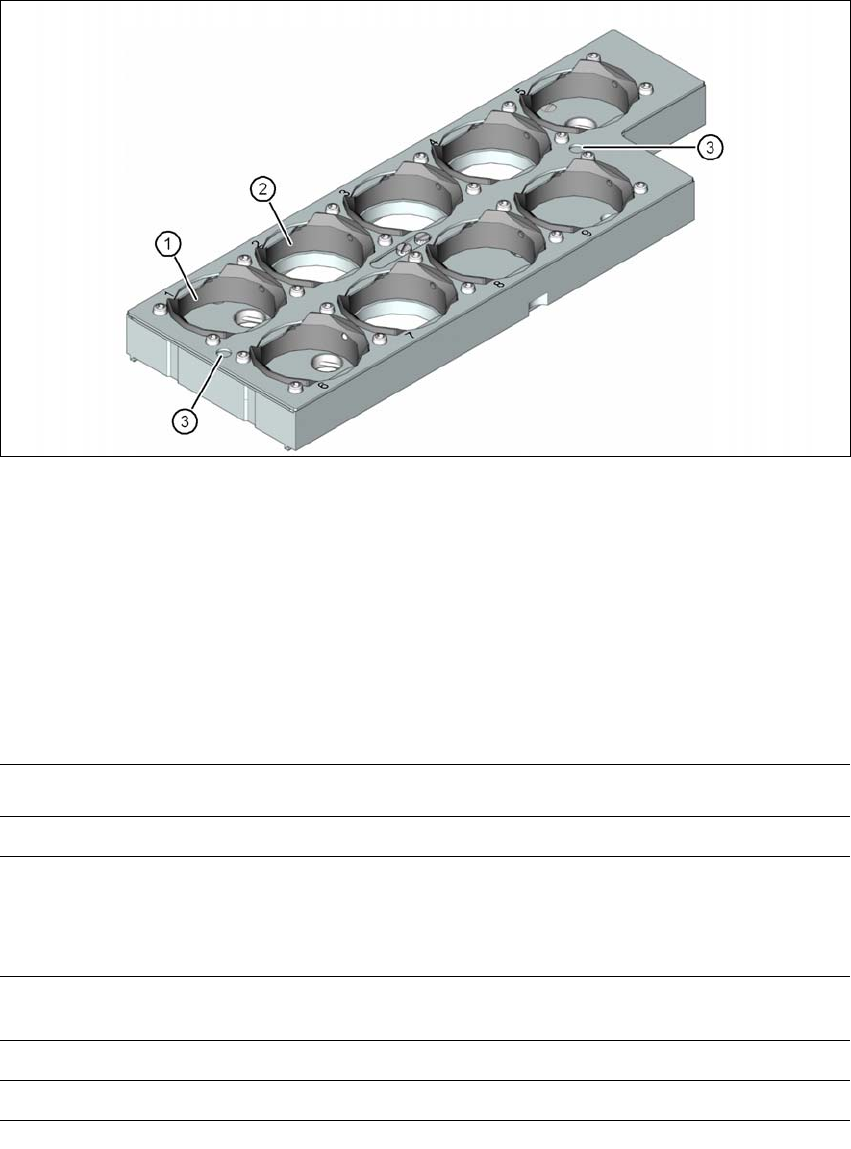

Joon. 6.1 - 8 Imiotsakumagasin 28xx-imiotsakute jaoks
(1) 5 garaaži 28xx-imiotsakute jaoks imiotsaku maksimaalsele pikkusele 12,5 mm
(garaažinumbrid 1, 5, 6, 8 ja 9)
(2) 4 garaaži 28xx-imiotsakute jaoks imiotsaku maksimaalsele pikkusele 20,0 mm
(garaažinumbrid 2, 3, 4 ja 7)
(3) Koordinaatmärgid (nähtavad ainult avatud lukustusplaadiga)
6.1.2.2 Tehnilised andmed
6
Imiotsakute vahetusmehhanism SIPLACE MultiStari jaoks
Mõõtmed (pikkus x laius x kõrgus) 314 x 94,5 x 72,25 mm
Imiotsakupesade arv
Tüüp 20xx 36
Tüüp 28xx 9
Imiotsakute tüübid (standardkonfiguratsioon)
a
a) Imiotsakumagasinide arvu saab vajadusel kohandada (nt 4 x 28xx)
3 magasini 20xx-imiotsakutega
1 magasin 28xx-imiotsakutega
Imiotsaku vahetamise aeg u 2 s imiotsaku kohta
Suruõhuühendus 0,45 MPa (4,5 bar)
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 6 Jaama laiendamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 6.1 Imiotsakute vahetusmehhanism
311
6.1.2.3 SIPLACE MultiStari imiotsakute vahetusmehhanismi asukoht SX-masinas
6

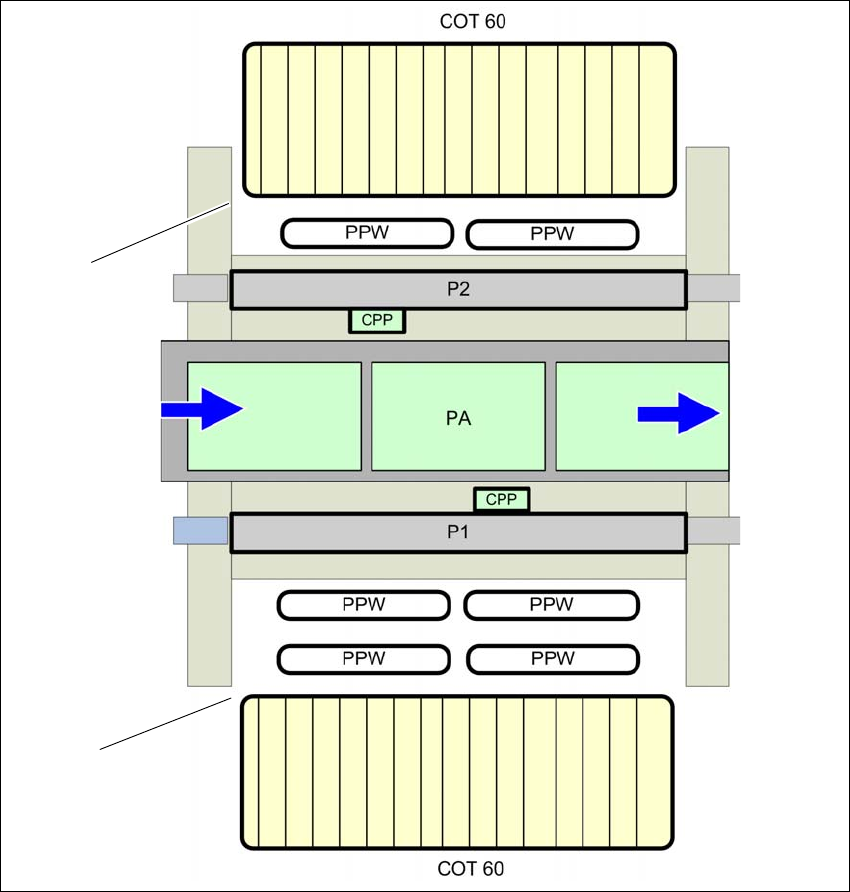

Joon. 6.1 - 9 SIPLACE MultiStari imiotsakute vahetusmehhanismi asukoht - näide
6
(1) Komponendikäru sisemises positsioonis
(2) Komponendikäru välimises positsioonis
(PPW) Imiotsakute vahetusmehhanism
(PA) Ladumisala
(1)
(2)
6 Jaama laiendamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
6.1 Imiotsakute vahetusmehhanism Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
312
6.1.2.4 Montaaž
SX-masinates on imiotsakute vahetusmehhanism kinnitatud komponendikäru sidestusmehha-
nismi külge. Paigaldada on võimalik ka täiendavaid imiotsakute vahetusmehhanisme.
6

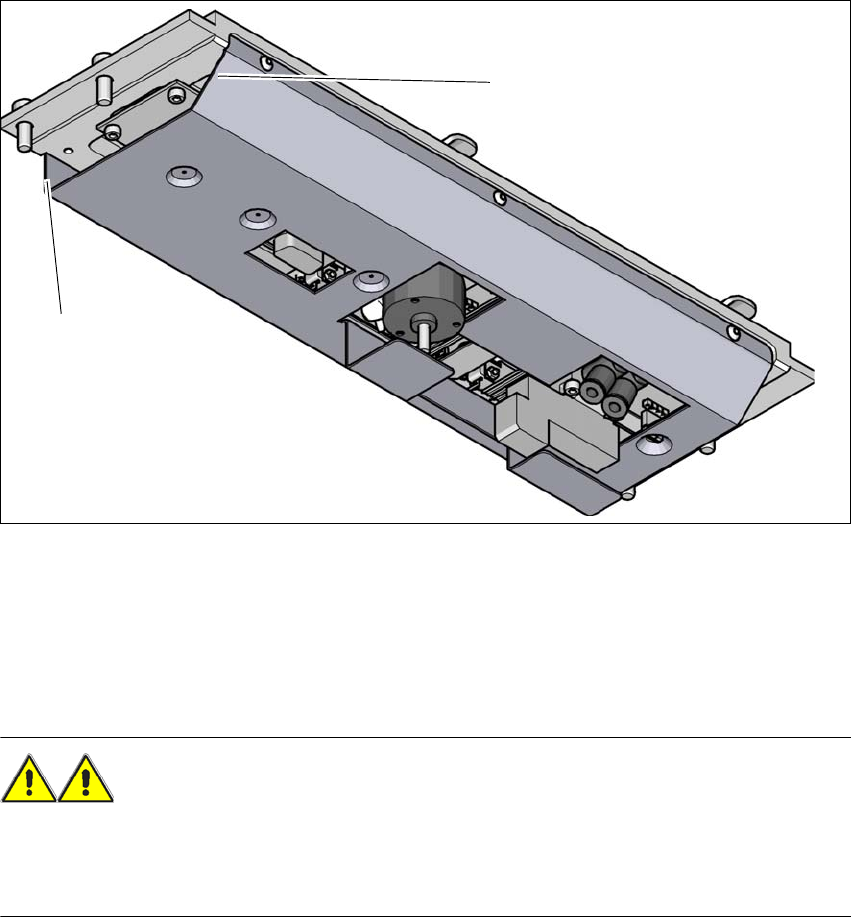

Joon. 6.1 - 10 Imiotsakute vahetusmehhanismi montaažipositsioon - altvaade
(1) Komponendikäru sidestusseadme poole suunatud viltune külg
(2) Trükkplaadikonveieri poole suunatud vertikaalne külg
Seadke imiotsakute vahetusmehhanism nii, et viltune külg oleks suunatud komponendikäru
dokkimisseadme poole.
HOIATUS 6
– Paigaldage iga ladumispea jaoks üksnes juurdekuuluv imiotsakute vahetusmehhanism koos
vastava ladumispea imiotsakumagasinidega. Erinevate konfiguratsioonide korral võib tööpea
puruneda.
(1)
(2)
