6 Jaama laiendamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
6.1 Imiotsakute vahetusmehhanism Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
318
6.1.3.3 SIPLACE TwinStari imiotsakute vahetusmehhanismi asukoht SX-masinas
6

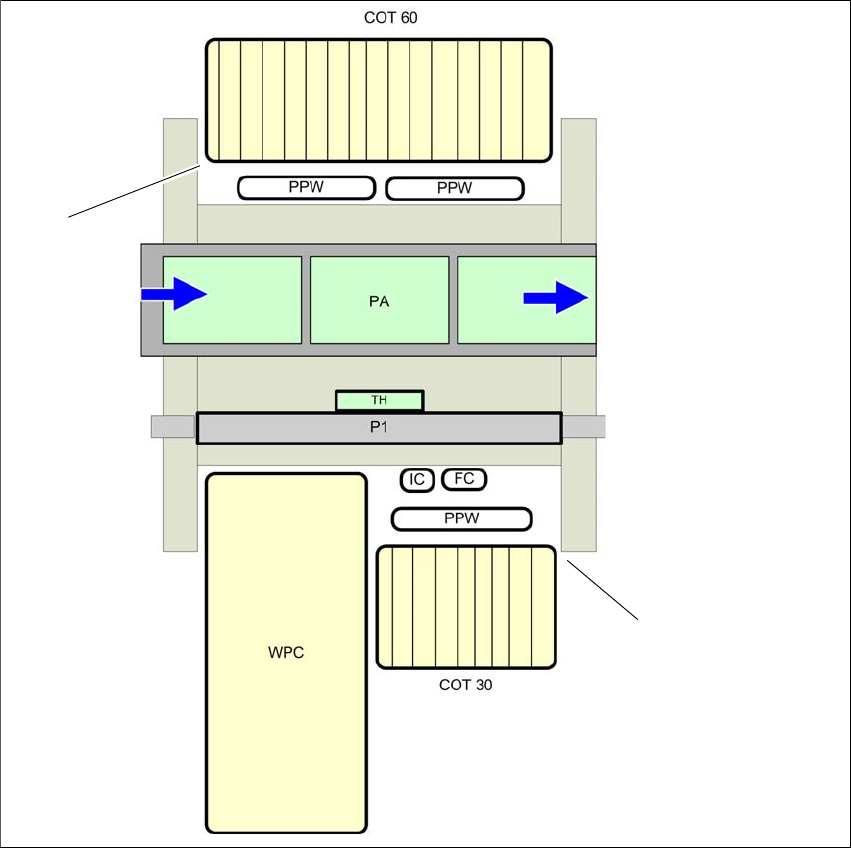

Joon. 6.1 - 15 SIPLACE TwinStari imiotsakute vahetusmehhanismi asukoht - näide
6
(1) Komponendikäru sisemises positsioonis
(2) Komponendikäru välimises positsioonis
(PPW) Imiotsakute vahetusmehhanism
(PA) Ladumisala
(1)
(2)
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 6 Jaama laiendamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 6.1 Imiotsakute vahetusmehhanism
319
6.1.3.4 Montaaž
Imiotsakute vahetusmehhanism kinnitatakse komponendikäru sidestusseadme külge.
6

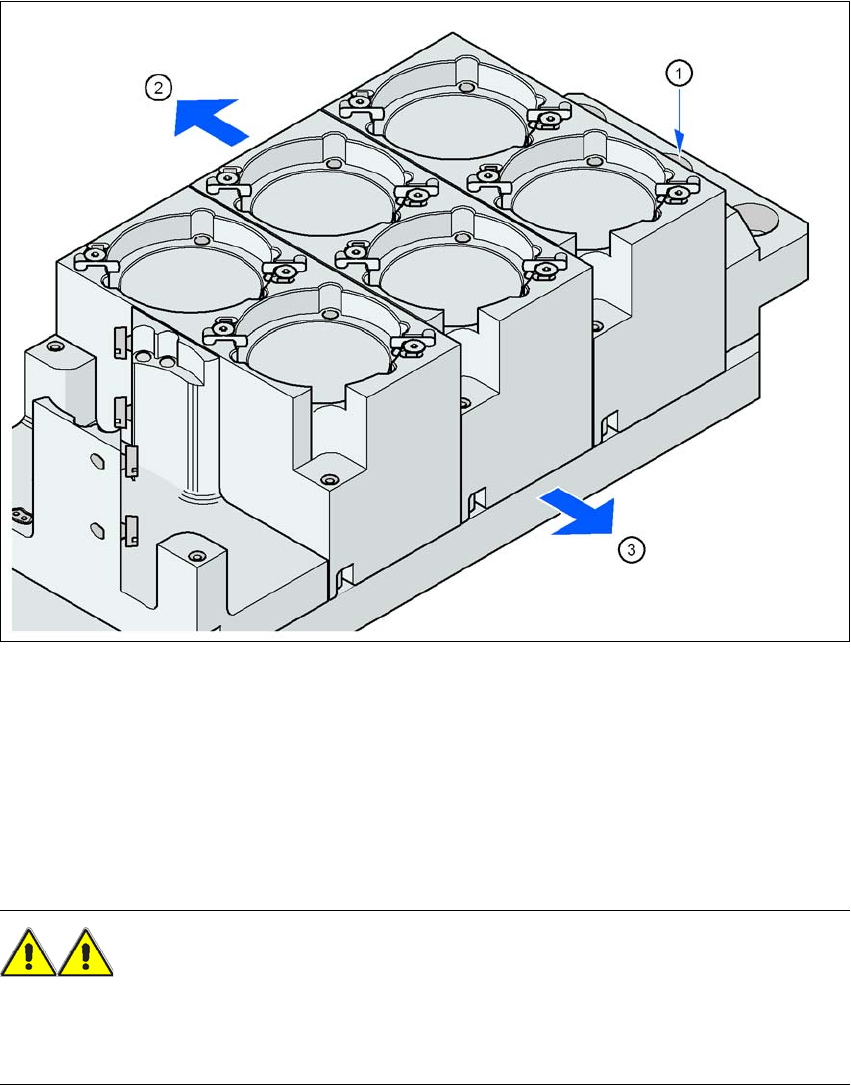

Joon. 6.1 - 16 Paigaldusasend
(1) Märkeava
(2) Operaatori pool
(3) Trükkplaadikonveieri poole näitav nool
6
Seadke imiotsakute vahetusmehhanism nii, et märkeava (pos. 1) jääks operaatori poolt vaa-
datuna vasakule.
HOIATUS 6
Paigaldage iga ladumispea jaoks üksnes juurdekuuluv imiotsakute vahetusmehhanism koos
vastava ladumispea imiotsakumagasinidega. Erinevate konfiguratsioonide korral võib tööpea
puruneda.
6 Jaama laiendamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
6.1 Imiotsakute vahetusmehhanism Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
320
6.1.3.5 Komponentide praagikarp SIPLACE TwinStari jaoks
SIPLACE TwinStarile on võimalik paigaldada komponentide praagikarpi. See on paigutatud kõrge
resolutsiooniga tehisnägemismooduli kõrvale.
6.1.3.6 Haaratsid ja spetsiaalsed imiotsakud
Lisaks standardsetele SMT komponentidele võivad SIPLACE masinad laduda läbiva avaga kom-
ponente ja ebasümmeetrilisi (OSC) komponente. ASM konstrueerib pidevalt juurde uusi otsakuid
ja haaratseid.
Spetsiaalseid imiotsakud on saadaval kõikide ladumispeade jaoks ning need võimaldavad teos-
tada ladumist maksimaalse kiiruse, täpsuse ja paindlikkusega. Imiotsakute automaatsete vahe-
tusmehhanismide kasutamine lühendab seadistusaegu, mis tootevahetuse käigus tekkida võivad.
ASM võib tarnida mehaanilised haaratsid Pick&Place peadele. Kui komponendi pind ei võimalda
imiotsakuga ülestõstmist imemise teel, siis võib selle haarata ja paigaldada mehhaaniliste haarat-
sitega. Haaratseid on olemas kahes erinevas teostuses, mida saab vastavalt talitlusele kahte eri-
nevasse gruppi jaotada:
– haaratsid, mis haaravad komponendi välimistest servadest ja
– haaratsid, mis haaravad komponendi siseservast.
Teavet eriotsakute ja haaratsite kohta annab ASM. Erimagasinide ja haaratsite valmistamiseks
pöörduge ASM-i poole.
