6 Jaama laiendamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
6.1 Imiotsakute vahetusmehhanism Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
320
6.1.3.5 Komponentide praagikarp SIPLACE TwinStari jaoks
SIPLACE TwinStarile on võimalik paigaldada komponentide praagikarpi. See on paigutatud kõrge
resolutsiooniga tehisnägemismooduli kõrvale.
6.1.3.6 Haaratsid ja spetsiaalsed imiotsakud
Lisaks standardsetele SMT komponentidele võivad SIPLACE masinad laduda läbiva avaga kom-
ponente ja ebasümmeetrilisi (OSC) komponente. ASM konstrueerib pidevalt juurde uusi otsakuid
ja haaratseid.
Spetsiaalseid imiotsakud on saadaval kõikide ladumispeade jaoks ning need võimaldavad teos-
tada ladumist maksimaalse kiiruse, täpsuse ja paindlikkusega. Imiotsakute automaatsete vahe-
tusmehhanismide kasutamine lühendab seadistusaegu, mis tootevahetuse käigus tekkida võivad.
ASM võib tarnida mehaanilised haaratsid Pick&Place peadele. Kui komponendi pind ei võimalda
imiotsakuga ülestõstmist imemise teel, siis võib selle haarata ja paigaldada mehhaaniliste haarat-
sitega. Haaratseid on olemas kahes erinevas teostuses, mida saab vastavalt talitlusele kahte eri-
nevasse gruppi jaotada:
– haaratsid, mis haaravad komponendi välimistest servadest ja
– haaratsid, mis haaravad komponendi siseservast.
Teavet eriotsakute ja haaratsite kohta annab ASM. Erimagasinide ja haaratsite valmistamiseks
pöörduge ASM-i poole.
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 6 Jaama laiendamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 6.1 Imiotsakute vahetusmehhanism
321
6.1.4 Imiotsakute vahetusmehhanism 12 segmendiga Collect&Place peale
Toote nr 00120604-xx Imiotsakute vahetusmehhanism DX, C&P12 positsiooni 1 või 2
6

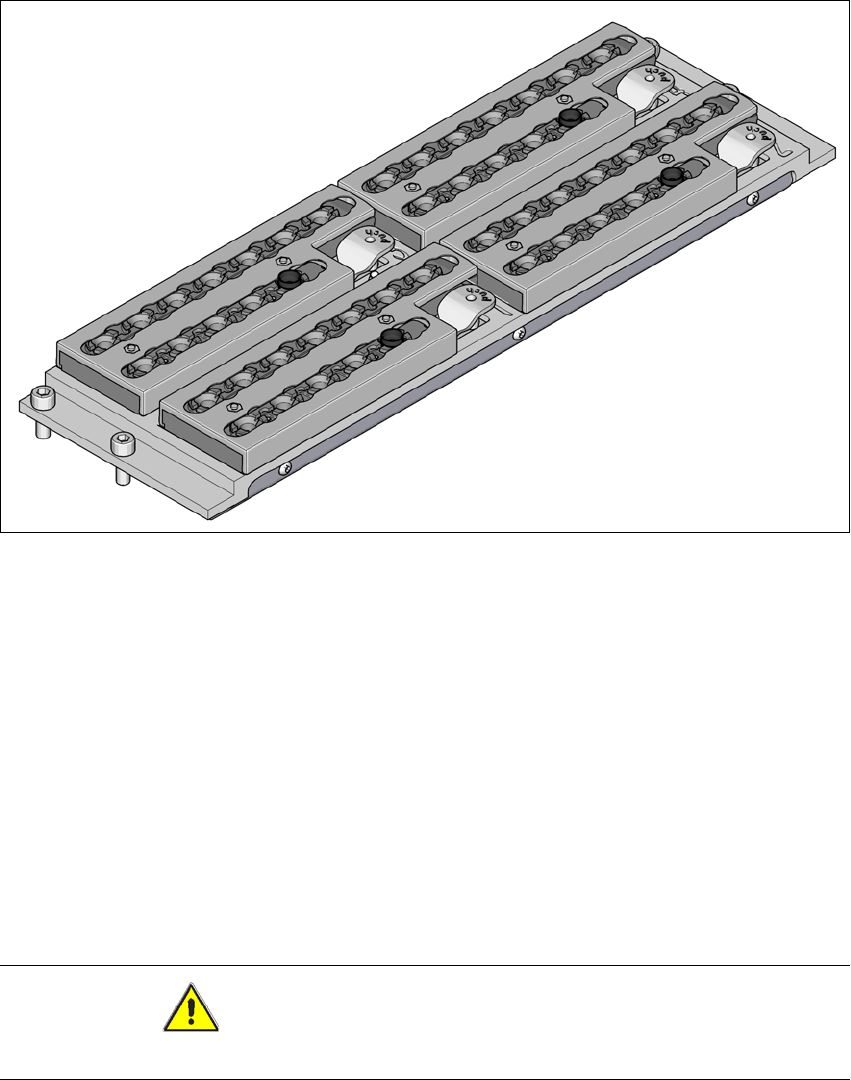

Joon. 6.1 - 17 Imiotsakute vahetusmehhanism SIPLACE SpeedStari jaoks
6.1.4.1 Kirjeldus
Antud imiotsakute vahetusmehhanism võtab vastu 4 magasini, igaüks 12 imiotsakugaraažiga.
Magasinid paiknevad ühisel kanduril. Nad on kahe silindertihvti abil tsentreeritud ja 4 trukiga fik-
seeritud. Täpne positsioon määratakse kindlaks igal magasinil oleva kahe koordinaatmärgiga.
Imiotsakute vahetusmehhanismi kerel jälgitakse magasinide õiget asendit mikrolülititega, et välti-
da ladumispea kokkupõrget võimaliku väljaulatuva magasiniga. Kõik magasinide asukohad pea-
vad olema täidetud, kuna puuduvate või ebaõigesti paigaldatud magasinide korral seiskab
kaitseahel masina.
Paigaldatud imiotsakujaamal saab SpeedStari imiotsakutelt komponente maha puhuda ja imiot-
sakuid maha tõmmata ning välja visata.
ETTEVAATUST!
12 segmendiga C&P pea magnasini võib kasutada ainult koos 12 segmendi C&P peaga. 6
6 Jaama laiendamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
6.1 Imiotsakute vahetusmehhanism Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
322
6.1.4.2 Tehnilised andmed
6
6.1.4.3 Imiotsakute vahetusmehhanismi asend 12 segmendiga C&P pea jaoks DX masina-
tes
6

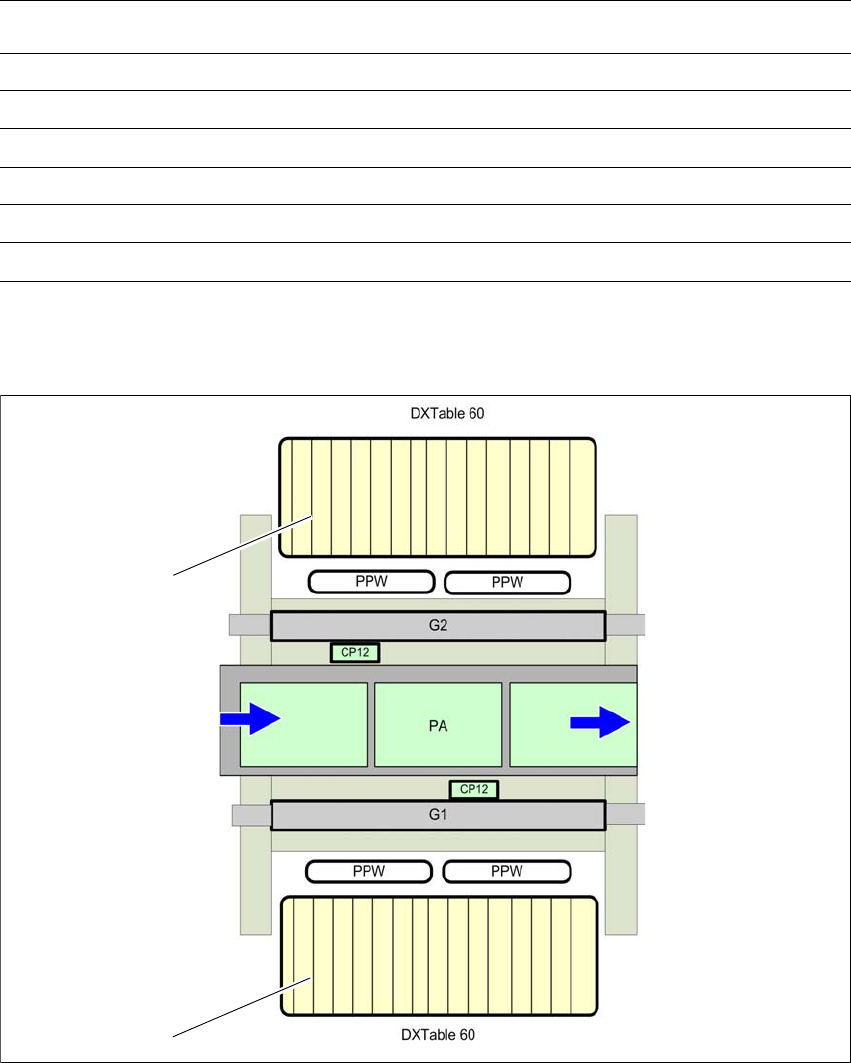

Joon. 6.1 - 18 SIPLACE SpeedStari imiotsakute vahetusmehhanismi asukoht - DX2 näitel
6
Imiotsakute vahetusmehhanism SIPLACE'i 12 segmendiga Collect&Place peale
Mõõtmed (pikkus x laius x kõrgus) 314 x 94,5 x 68,6 mm
Imiotsakupesade arv 48
Imiotsakumagasinide arv 4
Imiotsakute tüübid 3xxx
Imiotsaku vahetamise aeg u 2 s imiotsaku kohta
Suruõhuühendus 0,45 MPa (4,5 bar)
(1) DX lauad (PA) Ladumisala
(PPW) Imiotsakute vahetusmehhanism
(1)
(1)
