Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 6 Jaama laiendamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 6.1 Imiotsakute vahetusmehhanism
325
HOIATUS 6
Magasinist (pos 1 Jn 6.1 - 4
) väljapoole ulatuv hoob võib põhjustada tööpea kokkupõrget. See-
tõttu veenduge, et hoovad ei ulatuks magasinist väljapoole.
6

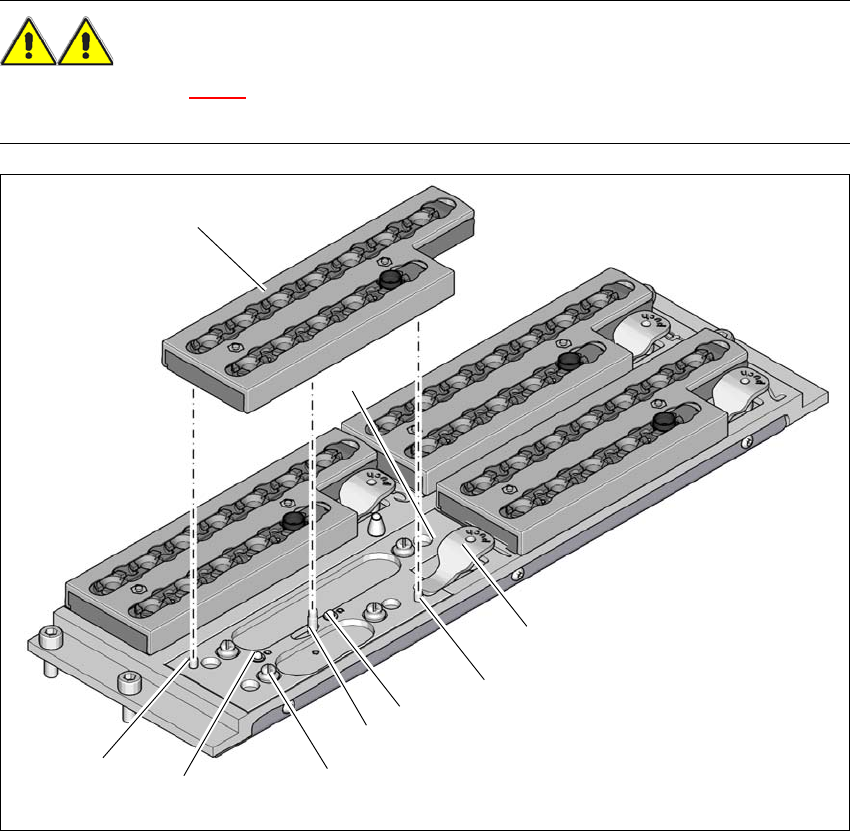

Joon. 6.1 - 20 Imiotsakute vahetusmehhanism SpeedStari jaoks - magasini vahetamine
(1) Hoob magasini tõstmiseks
(2) Silindertihvt magasini ava jaoks
(3) Vedrutihvt (3 x) mikrolüliti vallandamiseks
(4) Liugurmehhanismi tihvt, nihutab lukustusplaati
(5) Plõkskinniti kuul
(6) Silindertihvt magasini pilu jaoks
(7) Lukustusplaat asendis "Magasin lukustatud"
(1)
(2)
(3)
(4)
(5)
(3)
(6)
(3)
(7)
6 Jaama laiendamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
6.1 Imiotsakute vahetusmehhanism Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
326
JUHIS 6
– Nihutage lukustusplaat asendisse "Magasin lukustatud".
– Joondage enne sisestamist magasin välja nii, tsentreerimistihvtid (pos 2 ja 6 Jn 6.1 - 4
, lk 306)
libisevad tsentreerimisavadesse ja pikiavasse.
Asetage magasin trukikuulidele (pos 5 Jn 6.1 - 4, lk 306).
Vajutage magasin ühtlaselt alla, et plõkskinnituste kuulid haaraksid kõiki plõkskinnitusi ühe-
aegselt.
6.1.4.7 Asukoha tuvastamine
Imiotsakute vahetusmehhanismi igal magasinil on kaks koordinaatmärki: üks positsiooni ja üks
nurgaasendi kindlaksmääramiseks.
6

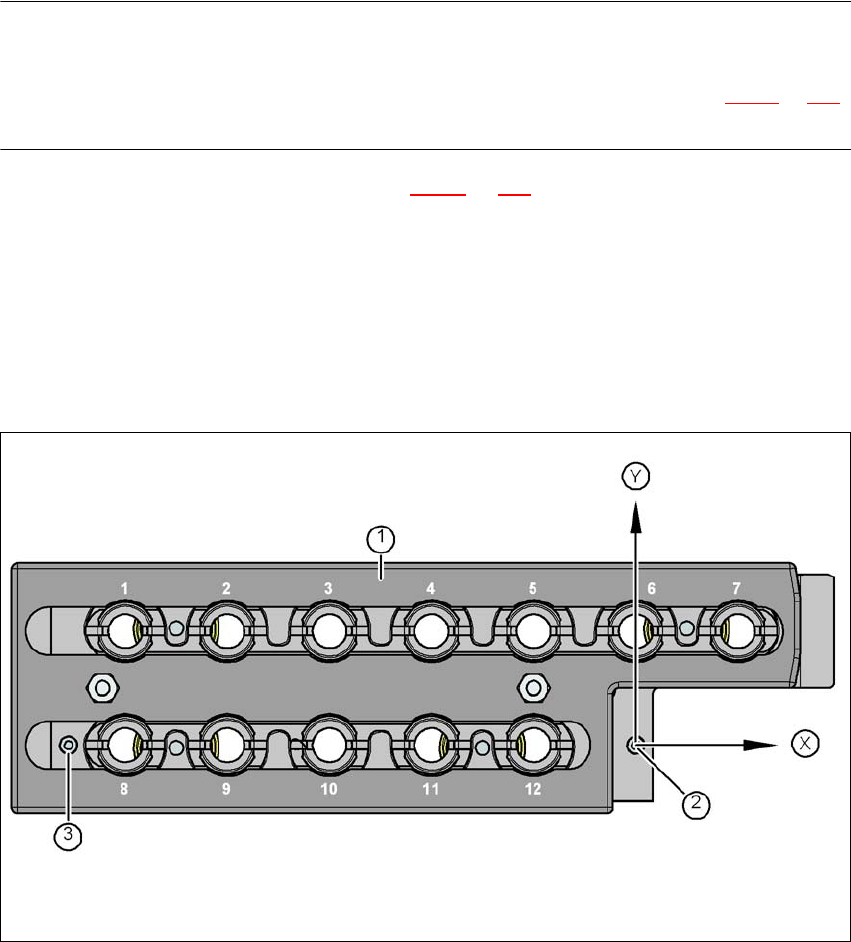

Joon. 6.1 - 21 Imiotsakute magasin: pesade numeratsioon, koordinaatmärgid asukoha ja nurga määramiseks
(1) Lukustusplaat asendis "Magasin avatud"
(2) Koordinaatmärgid asukoha määramiseks
(3) Koordinaatmärk nurgaasendi määramiseks
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 6 Jaama laiendamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 6.2 Waffle Pack Changer (WPC5/WPC6)
327
6.2 Waffle Pack Changer (WPC5/WPC6)
WPC5 funktsioonid ja tehnilised andmed on väga sarnased mudelile WPC6. WPC6 on lisaks va-
rustatud püsikäitusmooduliga. WPC5/6 saab kasutada nii SIPLACE SX1/SX2 kui DX1/DX2 puhul.
6.2.1 WPC 5 ülevaade
Toote nr 00119827-xx WPC5
6
Joon. 6.2 - 1 WPC5 masinal SIPLACE SX1/SX2
(1) WPC5
(2) 30-rajaline komponendikäru
(1)
(2)
