6 Jaama laiendamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 6.2 Waffle Pack Changer (WPC5/WPC6) Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 328 6.2.2 WPC6 ülevaade T o ote nr 001 19828-xx WPC 6 masinal SIPL…

Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 6 Jaama laiendamine

Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 6.2 Waffle Pack Changer (WPC5/WPC6)

327

6.2 Waffle Pack Changer (WPC5/WPC6)

WPC5 funktsioonid ja tehnilised andmed on väga sarnased mudelile WPC6. WPC6 on lisaks va-

rustatud püsikäitusmooduliga. WPC5/6 saab kasutada nii SIPLACE SX1/SX2 kui DX1/DX2 puhul.

6.2.1 WPC 5 ülevaade

Toote nr 00119827-xx WPC5

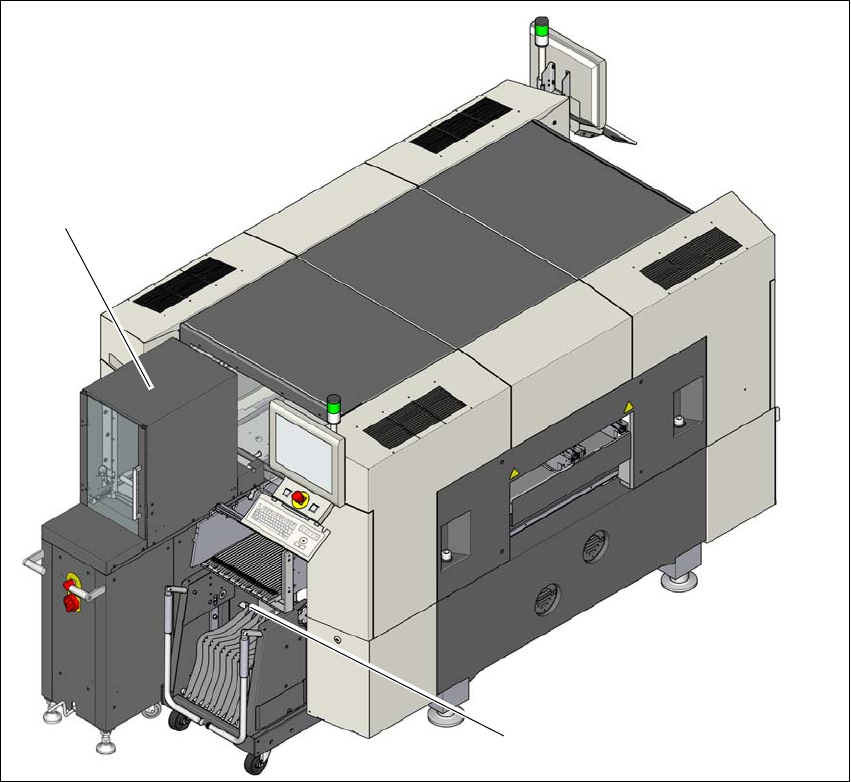

Joon. 6.2 - 1 WPC5 masinal SIPLACE SX1/SX2

(1) WPC5

(2) 30-rajaline komponendikäru

(1)

(2)

6 Jaama laiendamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2

6.2 Waffle Pack Changer (WPC5/WPC6) Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET

328

6.2.2 WPC6 ülevaade

Toote nr 00119828-xx WPC 6 masinal SIPLACE DX1/DX2

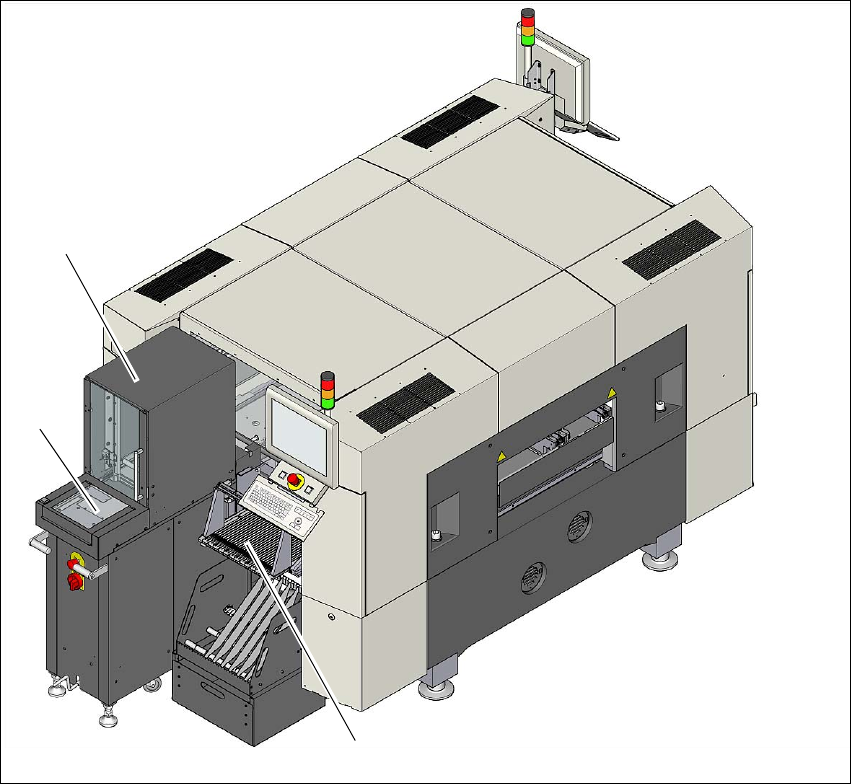

Joon. 6.2 - 2 WPC6 masinal SIPLACE DX1/DX2

(1) WPC6

(2) Püsikäitusmoodul

(3) 30-rajaline DX laud

(1)

(3)

(2)

Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 6 Jaama laiendamine

Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 6.2 Waffle Pack Changer (WPC5/WPC6)

329

6.2.3 Ohutusjuhised

HOIATUS 6

 Vältige käte sattumist Waffle Pack Changer'i ja masina korpuse vahel olevatesse piludesse,

kui masin töötab.

 Waffle Pack Changer'i juhtkaabli võib pesaga ühendada ja sealt eemaldada ainult siis, kui

Waffle-Pack-Changer on dokitud masina külge.

 Kui Waffle Pack Changer pole sidestatud masina külge, siis ei tohi selle toitepistikut ühenda-

da välise toiteallikaga ega selle küljest eemaldada.

 Waffle Pack Changer'it EI TOHI käitada, kui see pole masina külge sidestatud.

6.2.4 Kirjeldus

Waffle Pack Changer paneb komponendid Waffle Pack Tray'desse valmis, millega välditakse

Waffle Pack Tray'de hoiustamisel ja automaatsel vahetamisel asjatut ajakulu. Valikuliselt program-

meeritava ligipääsuga kuni 28 Waffle Pack Tray'le suureneb lisaks sellele ka valmispandud kom-

ponentide hulk.

Waffle Pack Changer'il on integreeritud kandmik ning on seda lihtne teise kohta nihutada. Viimane

tarnitakse masinal realiseeritud trükkplaadikonveieri kõrgusele seatult, teda saab aga lihtsate toi-

mingutega kliendispetsiifilise trükkplaadikonveieri kõrguse 900, 930 ja 950 mm peale seada. Üle-

jäänud asukohta tuleb seadistada 30 kohaga komponendilaud / DX laud.
