6 Jaama laiendamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 6.4 Sidestusjaam SIPLACE SX komponendikäru jaoks Ala tes tarkvar aversioonist SC.705.xx Välja antud 10/2011 ET 338 6.4 Sidestusjaam SIPLACE SX komponendikäru jaok…
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 6 Jaama laiendamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 6.3 PCB vöötkoodiskanner
337
6.3.4 Hoiatussilt W216 1D-ribakoodilugejal
1D-ribakoodiskanner on klassifitseeritud laseriklassi 2 seadmena.
6
Hoiatussilt W216 "Laseriklass 2" 1D-ribakoodiskanneri jaoks,
toote nr 03009347-01 (kogus masina kohta: kuni 4)
JUHIS 6
Kui paigaldate masinale trükkplaatide ribakoodiskanneri, siis peate paigaldama ka järelvarustus-
komplektis sisalduva laseri hoiatussildi W206.
6
6
6
6
6
6
LASERKIIRGUS!
Ärge vaadake laserkiirde!
Laseriklass 2
6 Jaama laiendamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
6.4 Sidestusjaam SIPLACE SX komponendikäru jaoks Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
338
6.4 Sidestusjaam SIPLACE SX komponendikäru jaoks
6.4.1 Ülevaade
Sidestusjaama puhul on tegemist eelseadistuspiirkonna täiendava komponendiga. Ta on ühen-
duslüliks eelseadistuspiirkonna ja SIPLACE SX1/SX2- ning X-seeria komponendikäru vahel. Si-
destusjaam võimaldab komponendikärude eksternset sööturmoodulitega varustamist,
funktsioonitestide ja seadistuskontrolli läbiviimist. Võimalik on kasutada 30-, 40- või 60-rajalisi
komponendikärusid. Selleks peavad olema paigaldatud vastavad eraldusmoodulid.
Täpset kirjeldust vaadake trükisest "SIPLACE SX komponendikäru sidestusjaama kasutusju-
hend", tootenumber 00196691-xx).
6

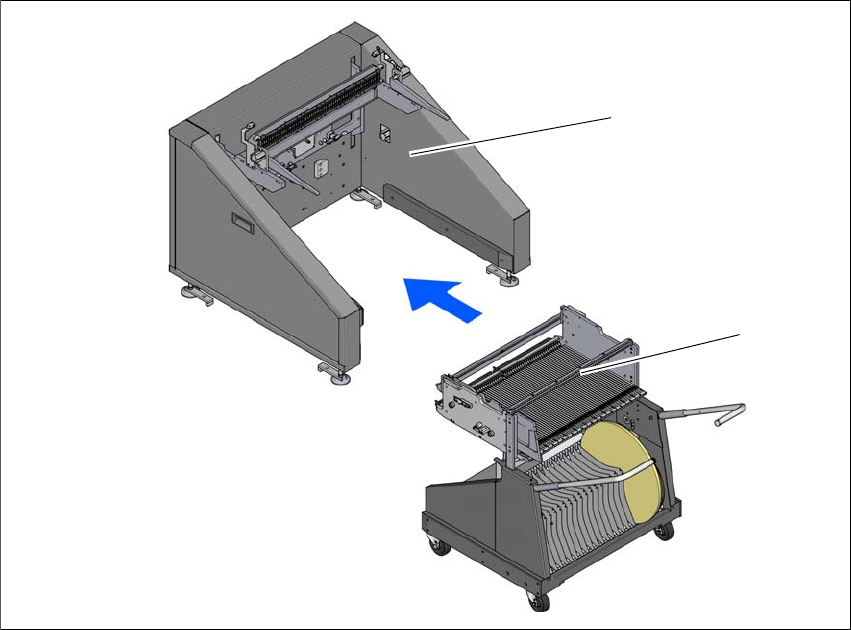

Joon. 6.4 - 1 Sidestusjaam, SIPLACE SX-seeria
(1) Dokkimisjaam
(2) Komponendikäru (60-rajaline)
(1)
(2)
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 6 Jaama laiendamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 6.4 Sidestusjaam SIPLACE SX komponendikäru jaoks
339
6.4.2 Tehnilised andmed
6
Joon. 6.4 - 2 Sidestusjaam, SIPLACE SX-seeria - mõõtmed
6
L1 Pikkus 1038 mm
L2 Laius 801,5 mm
L3 Tsentreerimistihvti kõrgus 859 mm trükkplaatide transpordikõrgusel 900
mm
889 mm trükkplaatide transpordikõrgusel 930
mm
909 mm trükkplaatide transpordikõrgusel 950
mm
Kaal
Suruõhu rõhuväärtused p
min
0,5 MPa (5,0 bar)
p
max
1,0 MPa (10,0 bar)
suruõhuühendus Ühenduspistik KS 2-M5-A
Vooluhulk
a
5 Nl/min
Toitepinge 88 - 264 V~
Sagedus maks. 63 Hz
Nominaalne tarbitav vool maks. 2 A
tootlikkus 0.23 kW
Kaitse 2 x 8 A
a) Normaalsetel atmosfääritingimustel 20 °C ja 1013 hPa juures
