Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 6 Jaama laiendamine Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 6.14 Tehisnägemissüsteemi õpetusjaam 351 6.14 T ehisnägemissüsteemi õpetusjaam T oote nr 001 19788-xx …
6 Jaama laiendamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
6.12 Vaakumpump Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
350
6.12 Vaakumpump
6.12.1 Vaakumpumpade ohutusjuhised
HOIATUS 6
Palun järgige kaasapandud kasutusjuhendis sisalduvaid ohutusjuhiseid!
6.12.2 Kirjeldus
Igal Collect&Place-tööpea on varustatud isikliku vaakumgeneraatoriga, mis varustab hoide- ja la-
dumisahelat vajaliku vaakumiga. Ladumispeade vaakumgeneraator töötab Venturi-põhimõttel.
Vaakumpumbaga kombinatsioonis on võimalik SpeedStari (C&P20) suruõhutarvet oluliselt vähen-
dada. Käitamiskulud vähenevad sõltuvalt energiakulude suurusest.
JUHIS 6
Suruõhutarbe väärtused koos vaakumpumbaga leiate lõigust 3.3.4, lk 107.
6.13 Pika laua lisaseade (LBO)
"Pika laua" lisaseade võimaldab kasutada määratletust pikemaid trükkplaate. Maksimumpikkus
on 610 mm.
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 6 Jaama laiendamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 6.14 Tehisnägemissüsteemi õpetusjaam
351
6.14 Tehisnägemissüsteemi õpetusjaam
Toote nr 00119788-xx Tehisnägemissüsteemi õpetusjaam
6

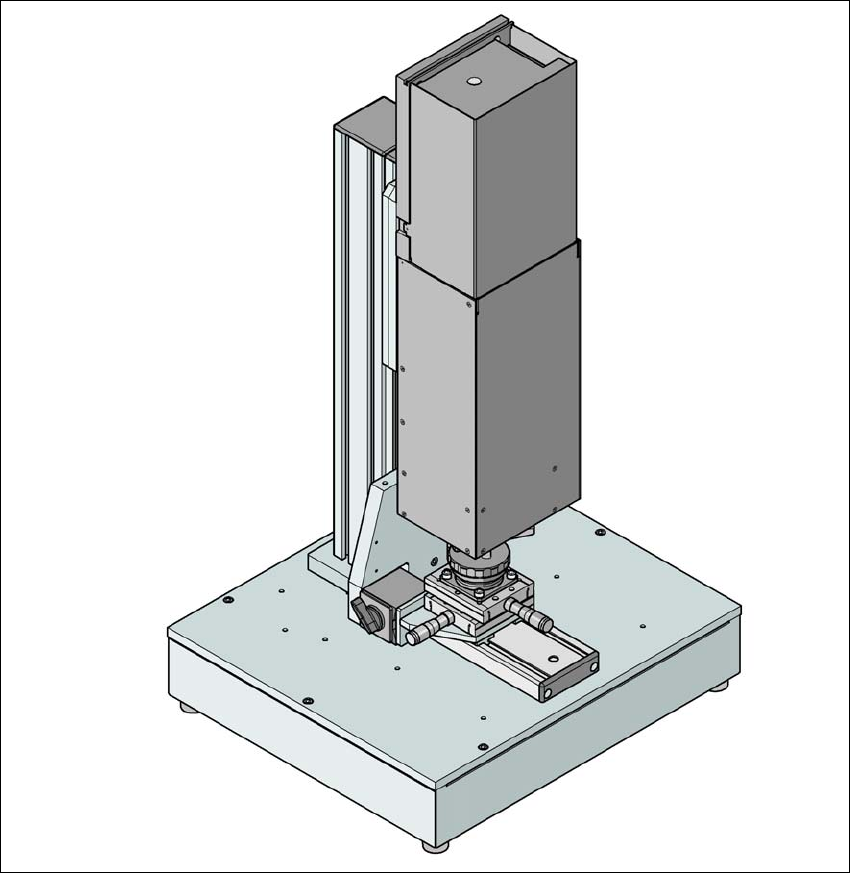

Joon. 6.14 - 1 Tehisnägemissüsteemi õpetusjaam koos komponendikaameraga, tüüp 33
6 Jaama laiendamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
6.14 Tehisnägemissüsteemi õpetusjaam Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
352
6.14.1 Kirjeldus
Tehisnägemissüsteemi õpetusjaam on SIPLACE ladumismasinatel laotavate komponentide kor-
puste kirjelduste loomise ja kontrollimise süsteem.
Tehisnägemissüsteemi õpetusjaam koosneb järgmistest põhikomponentidest:
– Põhimoodul koos elektroonikaahelate ja ühe või kahe komponendikaameraga
– Minitorn-korpuses arvuti
WINDOWS XP operatsioonisüsteem 6
SIPLACE Vision pilditöötlustarkvara 6
SIPLACE Pro andmebaasiserver 6
Kaameraliidesed: CAN-siini kaart ja kaamerasiini kaart 6
Tehisnägemissüsteemi õpetusjaama kasutatakse kõigil ladumismasinatel laotavate komponen-
tide korpusekujude kirjelduste loomiseks ja kontrollimiseks ning komponentide kontrolli läbiviimi-
seks.
Loodud korpuste kujude kirjeldused võib salvestada tehisnägemissüsteemi õpetusjaamas asu-
vasse SIPLACE Pro andmebaasi ning sealt üle kanda tootmissüsteemi SIPLACE Pro andme-
baasi. Lisaks sellele võib ladumismasina tehisnägemissüsteemi ülesvõtteid üle kanda
tehisnägemissüsteemi õpetusjaama analüüsi teostamiseks. Ladumismasinal saab praegu teha
ainult erinevaid komponentide mõõtmisi.
6.14.2 Eelised
Sellise autonoomse süsteemi põhieeliseks on asjaolu, et see on tootmissüsteemist täielikult sõl-
tumatu ning tootmissüsteemi ressursse ei kasutata komponendikorpuste kirjelduste loomiseks ja
kontrollimiseks. Nii välditakse tööviljakuse langust seoses komponendikorpuste kirjelduste loo-
mise ja kontrollimisega. Autonoomne süsteem vähendab tunduvalt uute toodete juurutamisele ku-
luvat aega.
