2.2 Hoiatussildid
Hoiatussildid on valmistatud pehmest PVC-kilest, sildid on kulumis-, valgus- ja veekindlad ning ta-
luvad ilmastikumõjusid. Siltide kujundus vastab ISO 3864-2 ja ANSI Z535.4 nõuetele. Järgmistel
joonisetl kujutatakse SIPLACE masinat SX1/SX2. Hoiatussiltide asukohad on SIPLAC DX1/DX2
masina puhul sarnased.
2.2.1 Hoiatussildid masinal

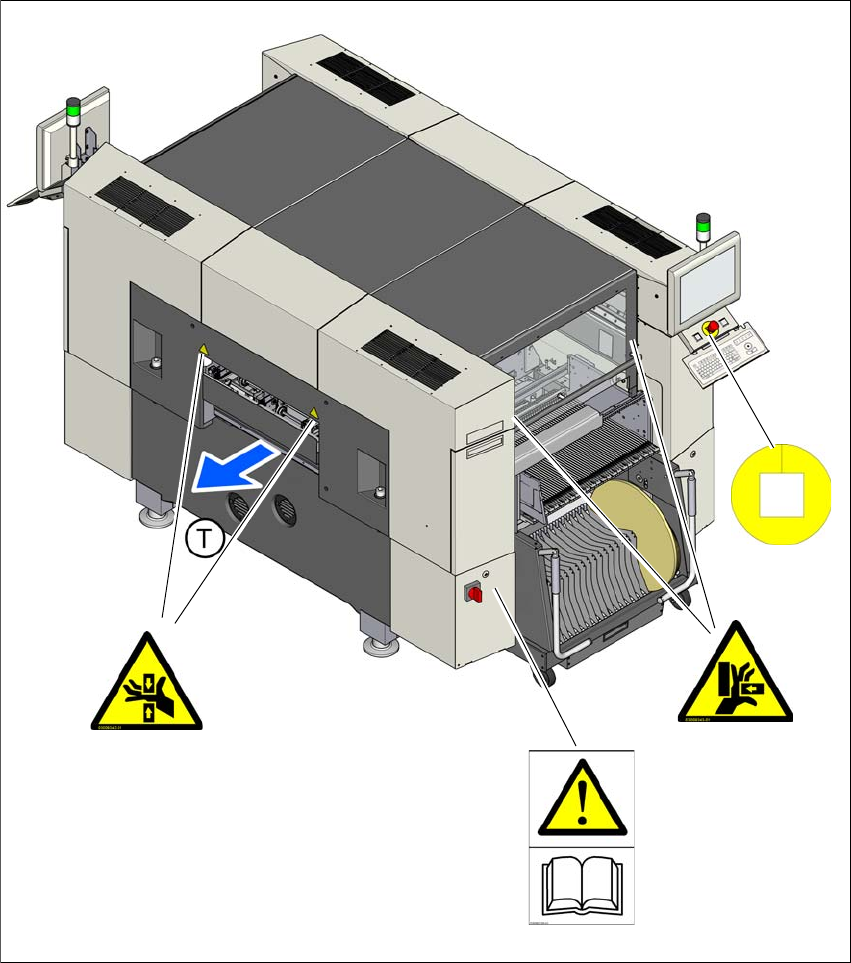

Joon. 2.2 - 1 Masinal olevad hoiatussildid W201, W203, W204 ja W210 - asukoht 2 (SX1/SX2 näitel)
W203, toote nr 03009342-01
W204, toote nr 03009343-01
W210, toote nr 03009350-01
(T) Trükkplaatide liikumissuund
W 203
W 210
W 204
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
2.2 Hoiatussildid Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
42

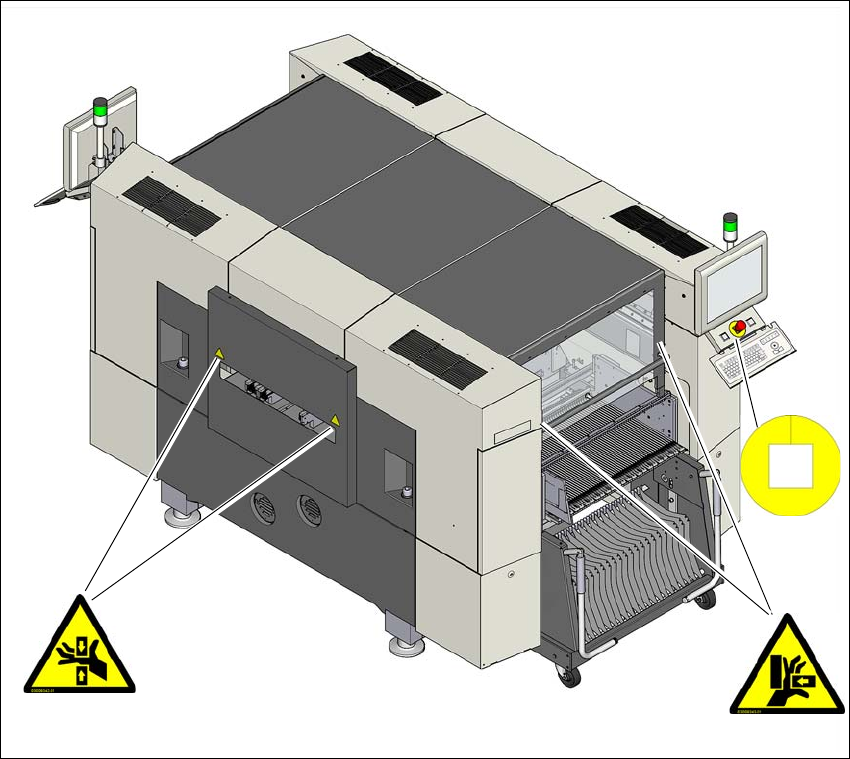

Joon. 2.2 - 2 Masinal olevad hoiatussildid W201, W203, W204 ja W210 - asukoht 2 (SX1/SX2 näitel)
W201, toote nr 03009338-01
W203, toote nr 03009342-01
W204, toote nr 03009343-01
W210, toote nr 03009350-01
(T) Trükkplaatide liikumissuund
W 210
W 204
W 203
W 201
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 2 Tööohutus
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 2.2 Hoiatussildid
43
HOIATUS 2
Ärge kasutage hoiatussiltide puhastamiseks abrasiivseid puhastusvahendeid ega lahusteid.
Kõik kahjustatud või mitteloetavad hoiatussildid tuleb uute vastu vahetada.
2.2.1.1 Hoiatussilt W201
2
W201 Joonis 2.2 - 1, lk 41, toote nr 03009338-01 (kogus masina kohta: 1)
2.2.1.2 Hoiatussilt W203
2
W203 joonisel 2.2 - 1, lk 41 ja 2.2 - 2, lk 42, toote nr 03009342-01 (kogus masina kohta: 4)
