Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 2 Tööohutus Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 2.2 Hoiatussildid 51 2.2.4.2 Hoiatussilt W21 1 2 T oote nr 03009351-01 (kogus masina koht a: 2) W21 1 Joonis 2…
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
2.2 Hoiatussildid Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
50
2.2.4.1 Hoiatussildid W206, W250, W251 sektoriuste sisekülgedel
2

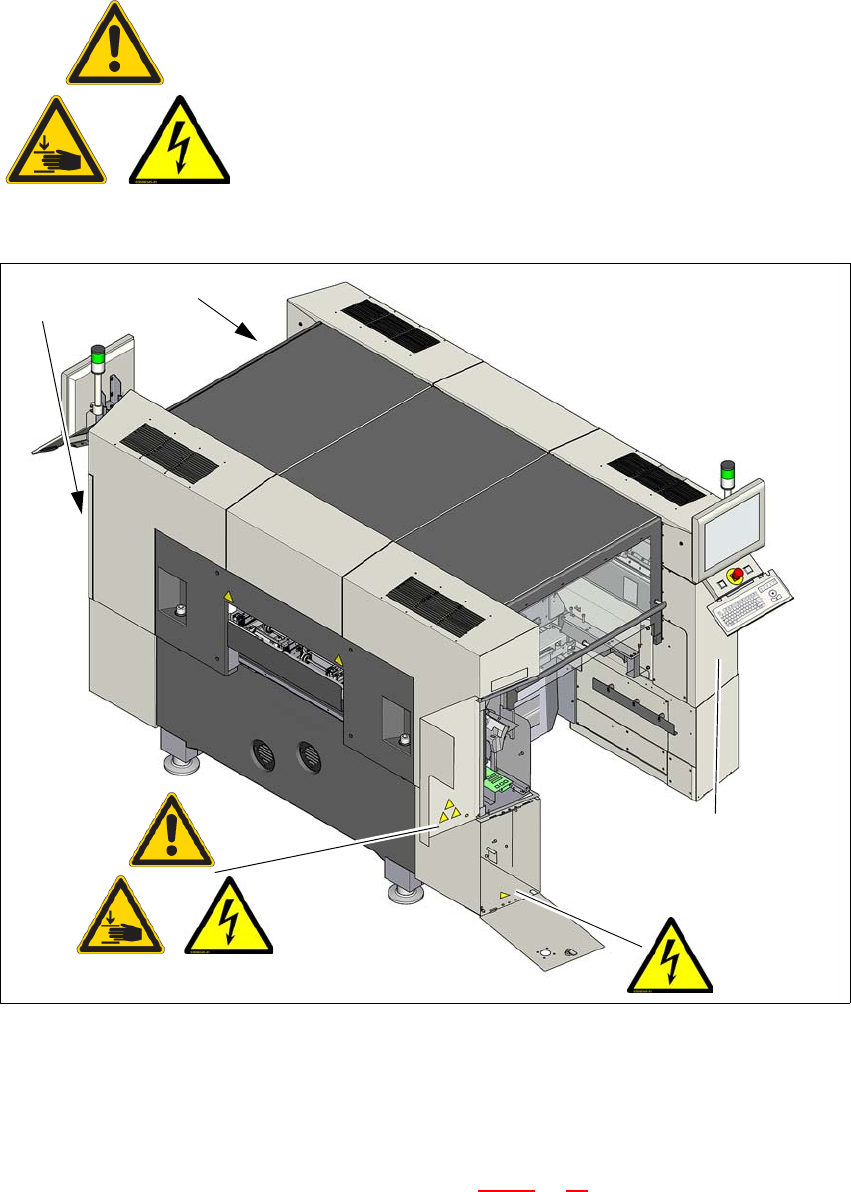

Joon. 2.2 - 7 Hoiatussildid sektoriukse siseküljel (ainult SX1/SX2)
W251, sektoriuste sisekülgedel, toote nr 03079298-xx
W250, sektoriuste sisekülgedel, toote nr 03079262-xx
W206, sektoriuste sisekülgedel, toote nr 03009345-xx
W206, sektoriuste sisekülgedel, toote nr (vt ka Joonis 2.2 - 8
, lk 51 )
Ainult SIPLACE SX1/SX2 korral.!
Masinat tohib käiku võtta üksnes paigaldatud seiskaja ja suletud
uste korral.
(W250)
(W206)
(W251)
W206
W250, W251, W206
ukse siseküljel
W250, W251, W206
ukse siseküljel
(W250)
(W206)
(W251)
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 2 Tööohutus
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 2.2 Hoiatussildid
51
2.2.4.2 Hoiatussilt W211
2
Toote nr 03009351-01 (kogus masina kohta: 2)
W211 Joonis 2.2 - 8
, lk 51 toote nr 03009351-01.
Joon. 2.2 - 8 Hoiatussilt W 206, W211 toiteplokil
– W211 kaitsme- ja jaoturplaadil A3.
– W211 sisselülitusvoolu piiraja A1 kattel.
– W206 toiteploki esiküljel.
2
2
VÕRGUPINGE!
Lülitage pealüliti välja ja oodake 30 sekundit kuni kondensaato-
rite tühjenemiseni.
NAFTA-regioon: RISK OF ELECTRIC SHOCK OR BURN!
W211
W206
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
2.2 Hoiatussildid Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
52
2.2.5 Hoiatussilt AVARIISEISKAMISNUPPUDEL
2
W209 Joonis 2.2 - 9, toote nr 03009349-01 (kogus masina kohta: 2)
2
2

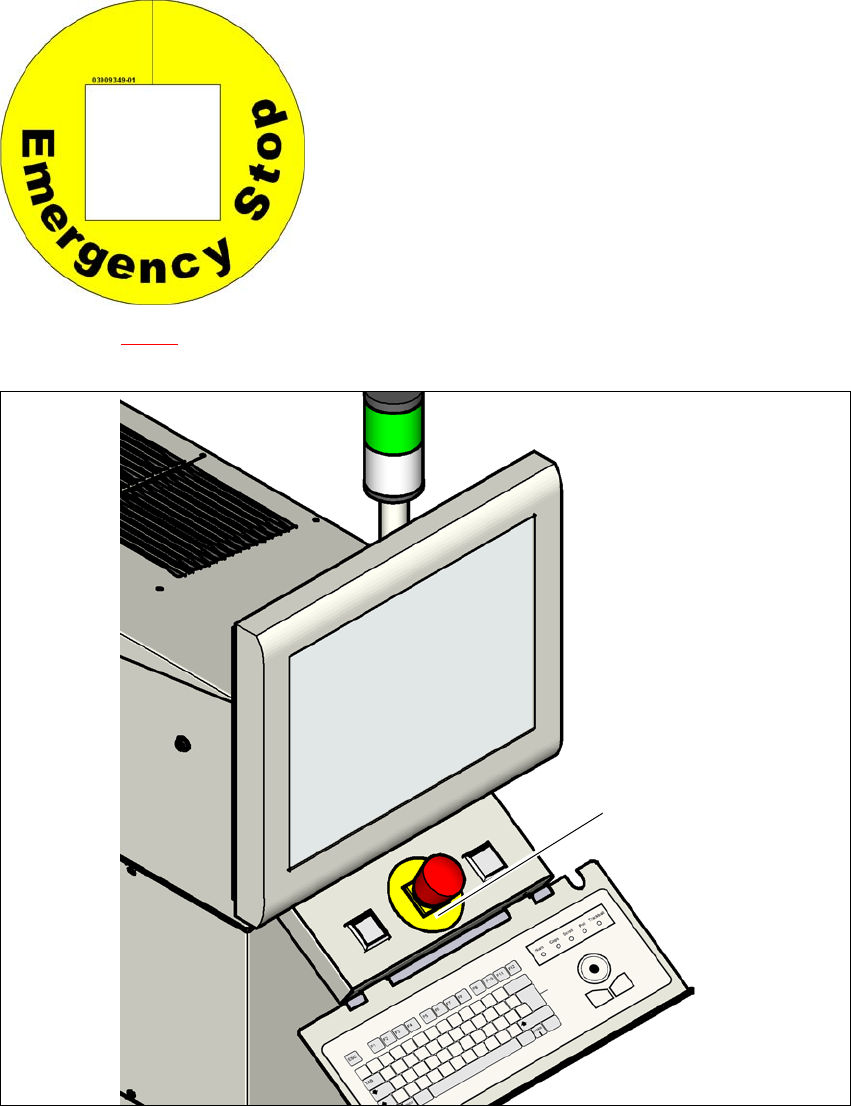

Joon. 2.2 - 9 Hoiatussilt W209 AVARIISEISKAMISNUPPUDEL
W209, toote nr 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Austraalia, Kanada, Mehhiko ja USA jaoks et-
tenähtud mudelitel asub hoiatussilt W209 AVA-
RIISEISKAMISNUPU vahetus läheduses
(muudel juhtudel kollasel rõngal).
W 209
