2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 2.2 Hoiatussildid A lates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 54 2.2.7 Silt "Tööpea kokkupõrge" T winS t ari IC-kaameral Silt "Tööpea kokk…
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 2 Tööohutus
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 2.2 Hoiatussildid
53

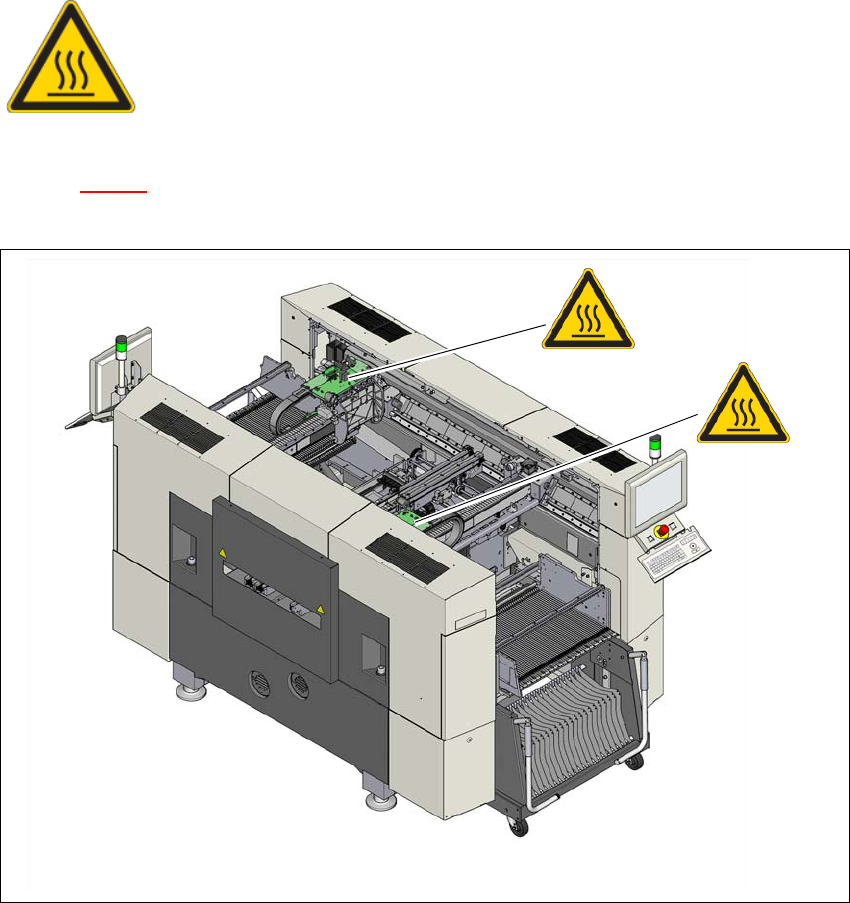

2.2.6 Kõrged temperatuurid tööpeade juhtmoodulil (HCU)
1 Joonis 2.2 - 10, temperatuurisilt, toote nr 03031926-01 (2 kuni 4, sõltuvalt tööpeade konfigurat-
sioonist).
2
Joon. 2.2 - 10 Temperatuuri andmete silt pea juhtplokil (HCU) - (SX2 näitel)
2
KÕRGED TEMPERATUURID!
Tööpeade juhtmooduli (HCU) korpus võib kestval töötamisel kuumaks muu-
tuda. Olge tööpeade juhtmooduli (HCU) puudutamisel ettevaatlik.
(1)
(1)
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
2.2 Hoiatussildid Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
54

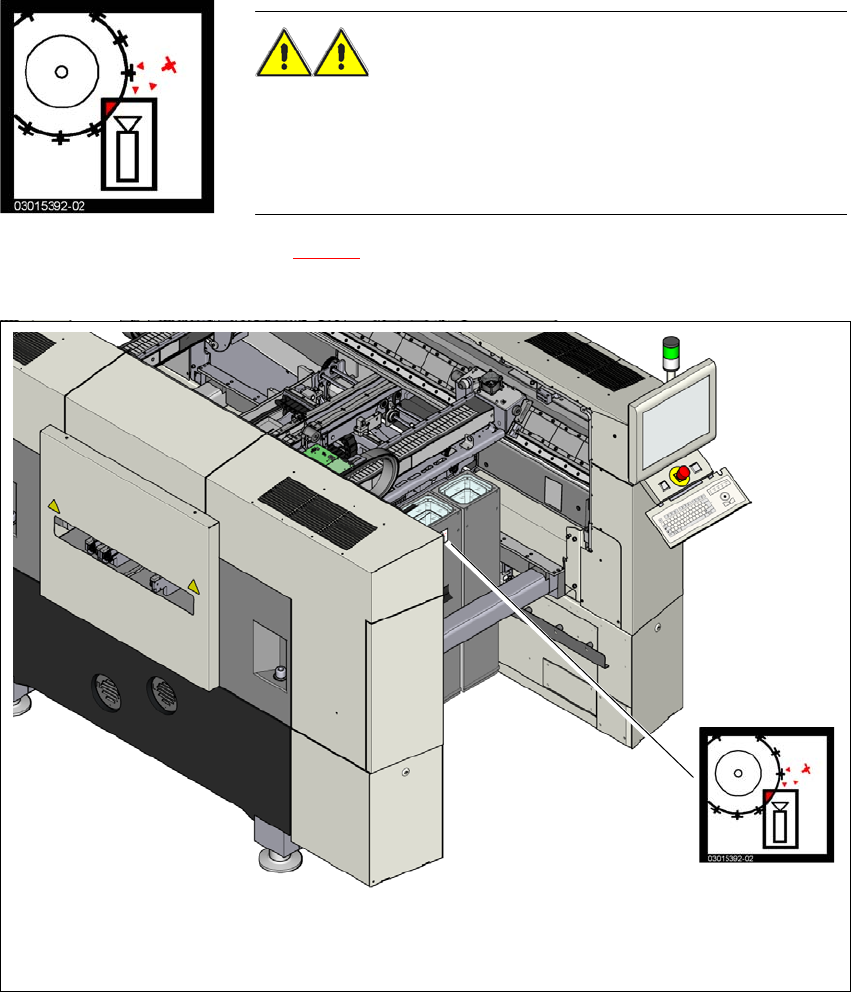

2.2.7 Silt "Tööpea kokkupõrge" TwinStari IC-kaameral
Silt "Tööpea kokkupõrge" Joonis 2.2 - 11, toote nr 03015392-02
(kogus masina kohta: maksimaalselt 2)
2
Joon. 2.2 - 11 "Peade kokkupõrke" hoiatussilt TwinStari IC kaameral (SX2 näitel)
(1) Silt "Tööpea kokkupõrge" TwinStari IC-kaameral
PEADE KOKKUPÕRKEOHT 2
Ladumispea ümberpaigaldamisel TwinStarilt SpeedStarile tuleb
statsionaarsed komponendikaamerad tüüp 33, 55 x 45 ja tüüp 25,
16 x 16) TwinStarilt demonteerida, sest vastasel juhul põrkab
SpeedStar vastu kaamerakorpusi.
(1)
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 2 Tööohutus
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 2.3 Laseri klassifikatsioon
55
2.3 Laseri klassifikatsioon
2.3.1 Laseriklass 1
2.3.1.1 Masina klassifikatsioon tervikuna
2
JUHIS 2
Laseriklassidele 1 ja 1M vastavaid mooduleid pole identifitseeritud.
2.3.1.2 Kaamerasüsteemide klassifikatsioon
2
2.3.2 Laseriklass 1M
Ärge vaadake vahetult optiliste seadmetega!
2
2
Kõigi paigaldatud kaamerasüsteemidega ning tööks valmis komplektne
masin vastab laseriklassile 1.
Laseriklassid on määratud vastavalt standardile DIN EN 60825-1:2001.
2
Laseriklass 1 on omistatud järgmistele kaamerasüsteemidele:
– SIPLACE TwinStari komponendikaamerad
komponendikaamera, statsionaarne P&P, tüüp 33, 55 x 45, digitaalne
komponendikaamera, statsionaarne P&P, tüüp 25, 16 x 16, digitaalne
2
Laseriklass 1M on omistatud järgmistele kaamerasüsteemidele:
– komponendikaamera C&P, tüüp 23, 6 x 6 SpeedStaril
– komponendikaamera C&P, tüüp 30, 27 x 27 MultiStaril
– komponendikaamera C&P, tüüp 30, 18 x 18 12-segnedilisel Collect&Place-
tööpeal
– komponendikaamera C&P, tüüp 28, 18 x 18 12-segnedilisel Collect&Place-
tööpeal
