Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 2 Tööohutus Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 2.5 Ohutusnõuded masinate SX1/SX2/DX1/DX2 käitamisel 57 2.5 Ohutusnõuded masinate SX1/SX2/DX1/DX2 käit ami- se…
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
2.4 Ohutusjuhised masina transportimisel Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
56
2.3.3 Laseriklass 2
Laseriklass 2 on omistatud järgmistele moodulitele:
– PCB vöötkoodiskanner
– komponendisensor SpeedStaril
– komponendisensor MultiStaril
(Komplanaarsuslaseri mooduli paigaldamisel klassifitseeritakse kogu masin laseriklassile 2 vas-
tavaks.)
2
2.4 Ohutusjuhised masina transportimisel
2

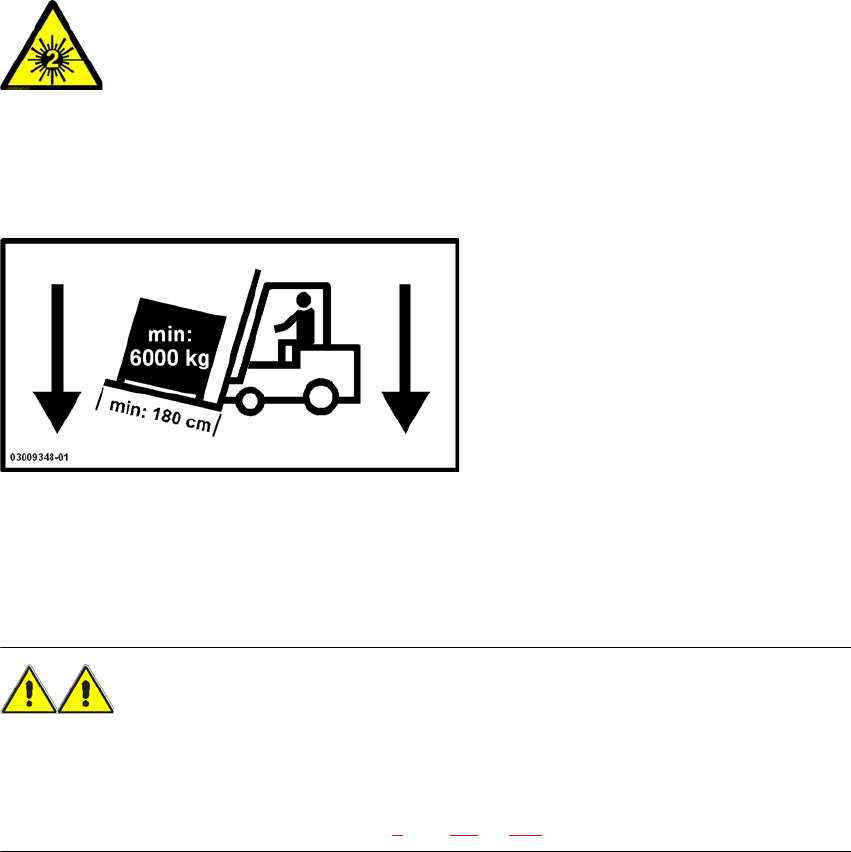

Teisaldage masinat kahveltõstukiga, mille tehnilised näitajad on järgmised:
Kahvli pikkus: min. 1800 mm
Kandevõime: min. 6000 kg
Kahvliharude vahe: min. 350 mm 2
HOIATUS
ÜMBERMINEKUOHT 2
Kui kahveltõstuk ei vasta nõutavake spetsifikatsioonile, siis võib see masina teisaldamisel ümber
minna.
Masina transportimist kirjeldatakse peatükis 4, lõik 4.1, lk 199.
2
Laserkiirgus
Ärge vaadake laserkiirde!
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 2 Tööohutus
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 2.5 Ohutusnõuded masinate SX1/SX2/DX1/DX2 käitamisel
57
2.5 Ohutusnõuded masinate SX1/SX2/DX1/DX2 käitami-
sel
2.5.1 Ohutusjuhised kaitsekatete sulgemise kohta
Vältimaks masina kaitsekatete sulgemisel igat liiki vigastuste tekkimist, peab käitaja juhendama
personali, et kaitsekatteid käsitsetaks vastavalt alljärgnevale juhendile.
ETTEVAATUST
KÄTE MULJUMISOHT,
KUI KAITSEKATTEID EI SULETA ETTENÄHTUD VIISIL 2
2

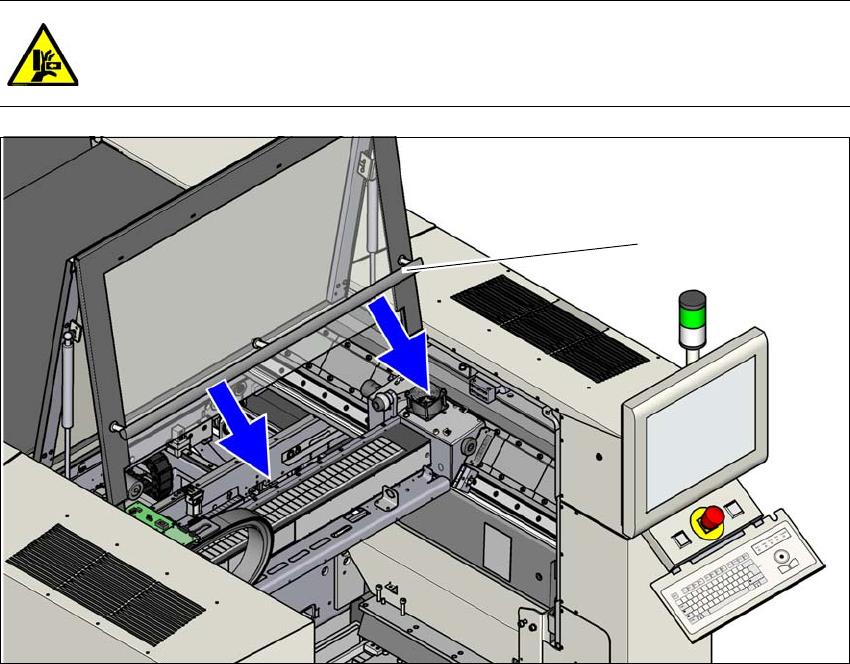

Joon. 2.5 - 1 Ohutusnõuded kaitsekatete sulgemisel (SX1/SX2 näitel)
(1) Käepidemed
Haarake kaitsekatte avamiseks või sulgemiseks alati käepidemest kinni.
Sulgemisel ärge jätke käsi kaitsekatte ja masinapaneeli vahelisse pilusse.
(1)
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
2.5 Ohutusnõuded masinate SX1/SX2/DX1/DX2 käitamisel Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
58
2.5.2 Trükkplaadi sisestamine sisestuskonveierile käsitsi
HOIATUS 2
Käte vigastamise oht trükkplaati sisestuskonveierile käsitsi sisestades
– Kui trükkplaat pannakse sisestuskonveierile käsitsi, siis ei tohi trükkplaati rohkem kui 5 cm
kätega masinasse lükata.
– Kui te sisenete masinasse kaugemale, satute portaali ohtlikku piirkonda ja teie käed võivad
äkiliselt liikuma hakkava portaali vahele jääda ning viga saada.
2
Järgige plaatide lisamisel sisendkonveierile ohutusnõudeid.
Käivitage trükkplaadi sisseliikumine sisestuskonveieril SC GUI funktsiooniga Move Board In
(Liiguta trükkplaat sisse).
2.5.3 Ohutusjuhised metallipulbrit sisaldavate kondensaatorite käsitsemisel
Metallipulbrit sisaldavate kondensaatorite (nt tantaalkondensaatorite) käsitsemine on seotud tea-
tavate ohtudega. Ohud on järgmised:
– Komponentide vigastamisel võib käivituda eksotermiline reaktsioon, st võib toimuda järsk
soojuse eraldumine. Ebasoodsate tingimuste korral võib eralduv soojus tekitada kahjustusi
(eralduv soojushulk sõltub kondensaatori mahtuvusest).
– Sellise olukorra tekkimine on võimalik näiteks nimetatud komponentide katkilõikamisel.
Mõju teadasaamiseks käsitsemisel pöörduge palun komponentide tarnija poole.
Äärmiselt harvadel juhtudel on ohtliku olukorra tekkimine võimalik SIPLACE lindilõikuri juures, kus
äärmuslike tingimuste korral võivad lindijäätmed põlema süttida.
Sellised tingimused võivad esineda muuhulgas ka järgmistes olukordades:
(1) Komponendid on jäänud lindile selle sammupikkuse kontrollimise ajal (sellises olukorras jät-
kab lint liikumist lindilt komponente eemaldamata).
(2) Komponendid jäävad lindile, nt kattekile purunemise korral.
(3) Komponendid jäävad lindile, sest komponendid või lint ei vasta spetsifikatsioonile ning see-
tõttu suureneb komponentide haaramisel vigade esinemissagedus.
