2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 2.7 Ohutusseadised Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 70 2.7.2.2 Kait selülitite asukohad masinal 2 Joon. 2.7 - 5 Kaitsekatete lülitite asukohad …
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 2 Tööohutus
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 2.7 Ohutusseadised
69
2

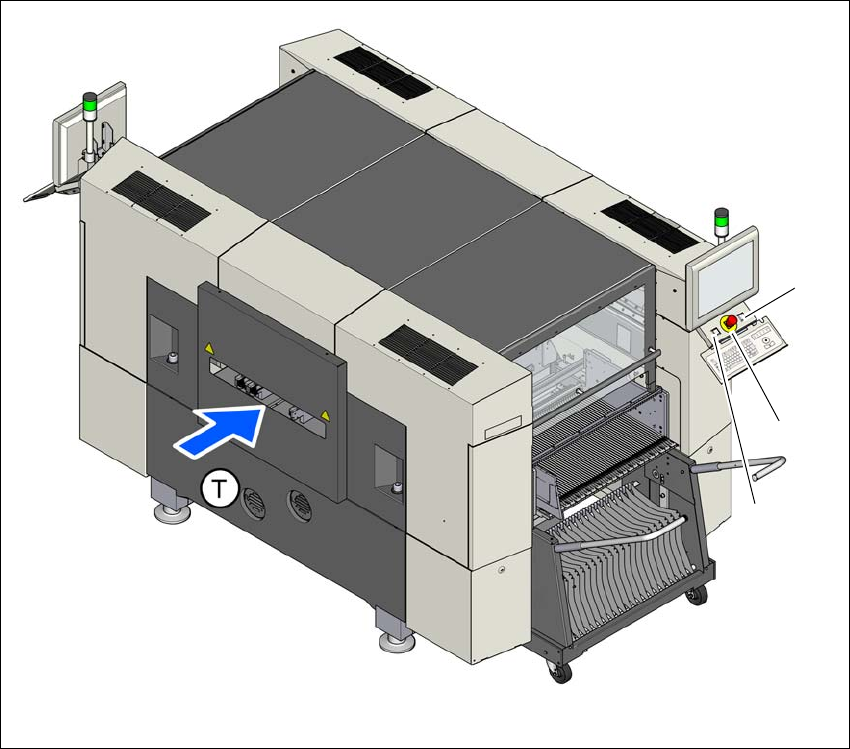

Joon. 2.7 - 4 Lülitite ja nuppude asukohad - vaade PCB sisendpoolele (SX1/SX2 näitel)
(1) Start-nupp (roheline)
(2) AVARIISEISKAMISNUPP
(3) Stopp-nupp (must)
(T) Trükkplaatide liikumissuund
(3)
(1)
(2)
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
2.7 Ohutusseadised Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
70
2.7.2.2 Kaitselülitite asukohad masinal
2

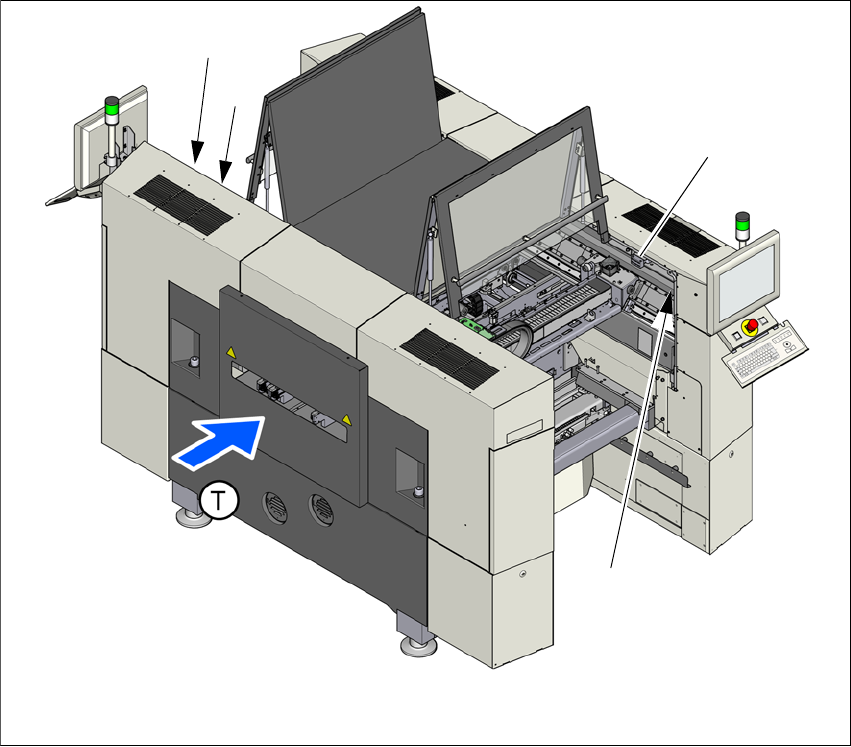

Joon. 2.7 - 5 Kaitsekatete lülitite asukohad masinal (SX1/SX2 näitel)
(1) Kaitsekatte lüliti, asukoht 1
(2) Kaitsekatte lüliti, asukoht 2
(3) Kaitsekatte lüliti puhvri andurile (ainult SX1/SX2)
(T) Trükkplaatide liikumissuund
(2)
(1)
(3)
(3)
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 2 Tööohutus
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 2.7 Ohutusseadised
71
2.7.2.3 Funktsioonide kirjeldus
Pealüliti väljalülitatud asendis (OFF) (vt pos 1 Joonis
2.7 - 3, lk 68) 2
Pealüliti ühendab elektritoitest lahti kolm faasi L1, L2 ja L3.
HOIATUS
Järgmised komponendid jäävad eluohtliku pinge alla - seda isegi siis, kui pealüliti on välja lülitatud:
– Pealüliti Q1 küljes oleva kaabli ühendusklemmid L1, L2, ja L3;
– Teeninduspesa X98
– Teeninduspesa automaatne kaitselüliti F1.
– Eluohtliku pinge alla jäävad üksikjuhtmed on pruuni värvi (seda ka siis, kui pealüliti on välja
lülitatud)
Kui neid masinaid ei käsitseta õigesti, võib tagajärjeks olla surm, tõsised vigastused või mär-
kimisväärne varaline kahju.
Järgige alati teie riigis kehtivaid õnnetuste vältimise ja DIN-standardeid (ennekõike EN 60204
1. osa või IEC 60204 1. osa) ja asjakohaseid määrusi.
Toiteallika kaitseust tohib avada AINULT vastavalt kvalifitseeritud ja väljakoolitatud personal.
Pealüliti sisselülitatud asendis (ON) 2
Pärast pealüliti sisselülitamist lülitatakse võrgupinge sisselülitusvoolu piirajale (A1) ja suunatakse
24 V- AC/DC-muundurisse. Kombineeritud kaitsekontaktoril (K3) süttib LED "Power" (K3). Juhtar-
vuti käivitub ja kõik toitepinged peale portaalitelgede vaheahelapingete (260 V-) ja tähetelgede
(150 V-) lülitatakse peale.
Stopp-nupp, must (pos 2 ja 7 jn 2.7 - 3, lk 68 ja pos 3 + 5 Joonis 2.7 - 4, lk 69) 2
Neid nuppe kasutatakse masina seiskamiseks.
Start-nupp, roheline (osad 3 ja 6 jn 2.7 - 3, lk 68 ja pos 2 + 4 Joonis 2.7 - 4, lk 69) 2
Pärast pealüliti sisselülitamist nõutakse kasutajalt start-nupu vajutamist, et masin alustaks kom-
ponentide ladumist. Sama viip kuvatakse ka pärast kaitsekatete avamist või AVARIISEISKAMIS-
NUPU vajutamist.
Komponendiloendur 2
Paigaldatud komponentide arvu (komponendiloendur) saab teada jaamatarkvara kaudu. Edasist
informatsiooni leiate onlain-abist.
