Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 2 Tööohutus Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 2.9 Suruõhutoite sulgemine ja rõhulangus 83 ETTEV AA TUST! 2 Andmete kaotsimineku vä ltimiseks peavad enne ma …
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
2.8 Jääkpinged ja masina tühjakslaadimisajad Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
82
2.8.1 Jääkpinged ja tühjakslaadimisajad pärast pealüliti väljalülitamist
2
2.8.2 Jääkpinged ja tühjakslaadimisajad pärastAVARIISEISKAMISNUPU vajuta-
mist
2
Mõõtepunkt kaitsme- ja
jaoturplaadil (A3) (klemm/
viik) Pinge
normaalrežiimis
Jääkpinge
väljalülitatud pealüliti
või voolukatkestuse
korral
Tühjakslaadimi
sajad
XB8a / XB8b; vastavalt viik 1 150 V- < 10 V- < 2s
X25, viik 1 42 V- < 10 V- < 2s
X1A / X1B, vastavalt viik 1 24 V- < 10 V- < 2s
XB4; viik 6 24 V- < 10 V- < 2s
Mõõtepunkt alaldiplaadil (A7)
(klemm/viik)
Pinge
normaalrežiimis
Jääkpinge
väljalülitatud pealüliti
või voolukatkestuse
korral
Tühjakslaadimi
sajad
XB7a/XB7b, vastavalt viik 1 260 V- < 10 V- < 2s
Alaldil DC40V-S
märgistatud kohas 42 V- < 10 V- < 2s
Mõõtepunkt kaitsme- ja
jaoturplaadil (A3) (klemm/
viik)
Pinge
normaalrežiimis
Jääkpinge pärast
AVARIISEISKAMISNU
PU vajutamist
Tühjakslaadimi
sajad
XB8a / XB8b; vastavalt viik 1 150 V- < 10 V- < 2s
XB4; viik 6 24 V- < 10 V- < 2s
Mõõtepunkt alaldiplaadil (A7)
(klemm/viik) Pinge
normaalrežiimis
Jääkpinge pärast
AVARIISEISKAMISNU
PU vajutamist
Tühjakslaadimi
sajad
XB7a/XB7b, vastavalt viik 1 260 V- < 10 V- < 2s
Alaldil DC40V-S
märgistatud kohas 42 V- < 10 V- < 2s
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 2 Tööohutus
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 2.9 Suruõhutoite sulgemine ja rõhulangus
83
ETTEVAATUST! 2
Andmete kaotsimineku vältimiseks peavad enne masina väljalülitamist olema täidetud järgmised
kriteeriumid (v. a. avariijuhtudel):
– Masin on lõpetanud masina-, seadistus- ja partiiandmete ülekandmise.
– Masin on lõpetanud trükkplaadi töötlemise.
– Masin on lõpetanud käivitusfaasi.
2.9 Suruõhutoite sulgemine ja rõhulangus
Masina suruõhu töörõhk on seatud väärtusele 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). Suruõhumooduli
asukohta näitab pos 1 Joonis 2.9 - 1
, lk 84 ) Te saate masina suruõhutoite sulgeda sulgurkraaniga
(pos 2 Joonis 2.9 - 1
, lk 84 ).
Avage katte lukk masinavõtmega.
Tõstke kate pealt maha (vt Joonis 2.9 - 1, lk 84 ).
Keerake sulgurkraani hoob (pos 1 Joonis 2.9 - 1, lk 84) vertikaalsest asendist horisontaal-
sesse asendisse.
Jälgige töörõhumanomeetrit (pos 5 Joonis 2.9 - 1, lk 84 ). Masina väljalülitamisel langeb rõhk
1 minuti jooksul 0 MPa (0 bar) peale.
ETTEVAATUST!
Ärge katkestage sisselülitatud masina korral suruõhutoidet sulgurkraani kaudu kauem kui 30
minutiks. Kui osutub vajalikuks suruõhusüsteem korrashoiu- või remonditööde läbiviimiseks pike-
maks ajaks välja lülitada, siis peate masina pealülitist välja lülitama ning elektritoite lahti ühenda-
ma.
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
2.9 Suruõhutoite sulgemine ja rõhulangus Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
84
2

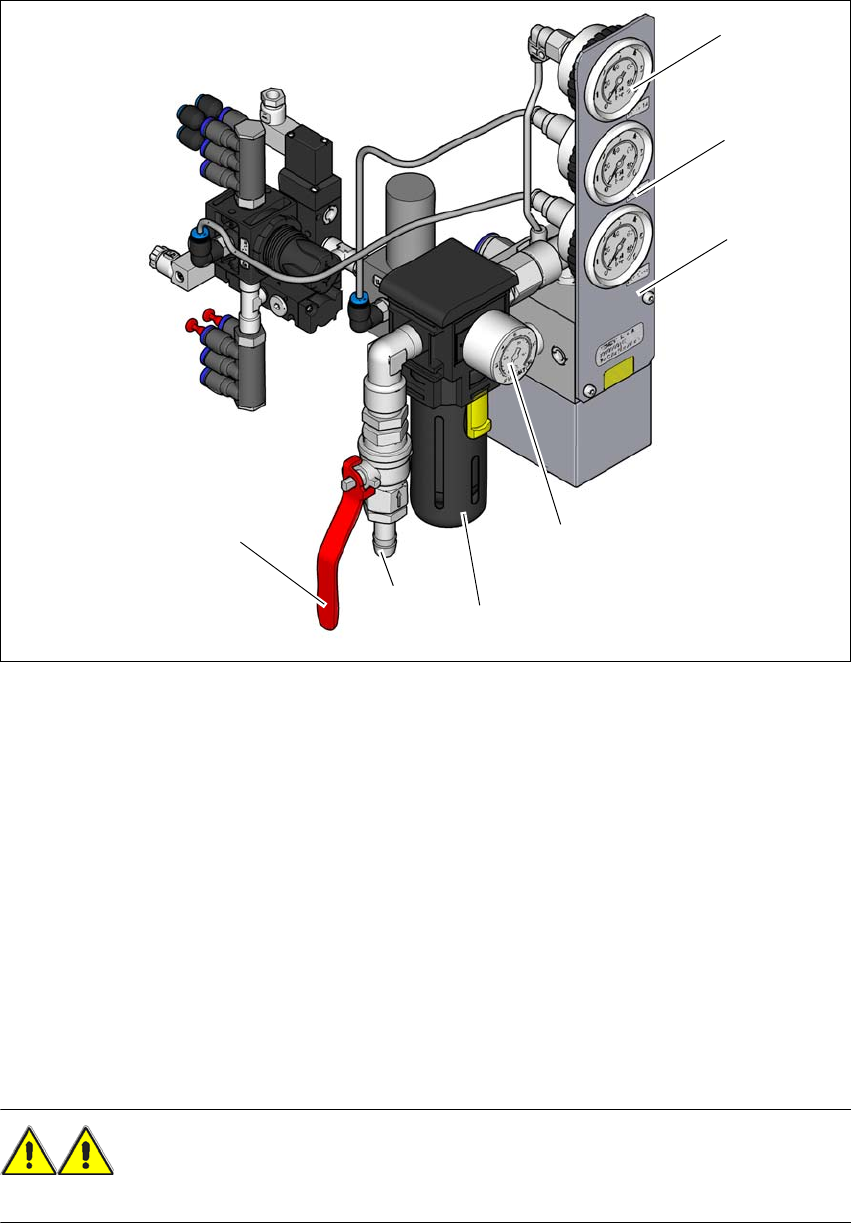

Joon. 2.9 - 1 Masina suruõhumoodul
(1) Portaalide 1 ja 2 toiterõhumanomeeter
Nimirõhk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (näiduvahemik 0 - 0,6 MPa, 0 - 6 bar)
(2) Masinakomponentide toiterõhumanomeeter
Nimirõhk: 0,5 ± 0,025 MPa, 4,5 ± 0,25 bar (näiduvahemik 0 - 0,6 MPa, 0 - 6 bar)
(3) Puistekauba sööturmoodulite toiterõhumanomeeter
Nimirõhk: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (näiduvahemik: 0 - 0,6 MPa, 0 - 6 bar)
(4) Sisendrõhumanomeeter
Nimirõhk: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (näiduvahemik: 0 - 1,0 MPa, 0 - 10 bar)
(5) Suruõhufilter
(6) Suruõhuühendus
(7) Sulge ventiil "AVATUD" asendis
HOIATUS
Ärge võtke KUNAGI lahti rõhu all olevaid suruõhutorusid. Valitseb vigastuste oht. 2
(6)
(1)
(2)
(3)
(4)
(5)
(7)
