Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 2 Tööohutus Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 2. 10 Masina energeetiline olek pär ast pealüliti väljalülitamist 87 2 Joon. 2.10 - 3 T oiteplokk, külgvaade (…
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
2.10 Masina energeetiline olek pärast pealüliti väljalülitamist Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
86
2.10.1 Pealüliti välja lülitatud, aga masin on võrguga ühendatud
HOIATUS
Järgmised komponendid jäävad eluohtliku pinge alla - seda isegi siis, kui pealüliti on välja lülita-
tud:
– Võrguühendusklemmid transformaatorimoodulil L1, L2 ja L3 ja pealülitil Q1
– Teeninduspesa X98
– Teeninduspesa automaatne kaitselüliti F1.
– Eluohtliku pinge alla jäävad üksikjuhtmed on pruuni värvi (seda ka siis, kui pealüliti on välja
lülitatud)
– Eluohtliku pinge alla jäävad üksikjuhtmed on pruuni värvi (seda ka siis, kui pealüliti on välja
lülitatud)
2

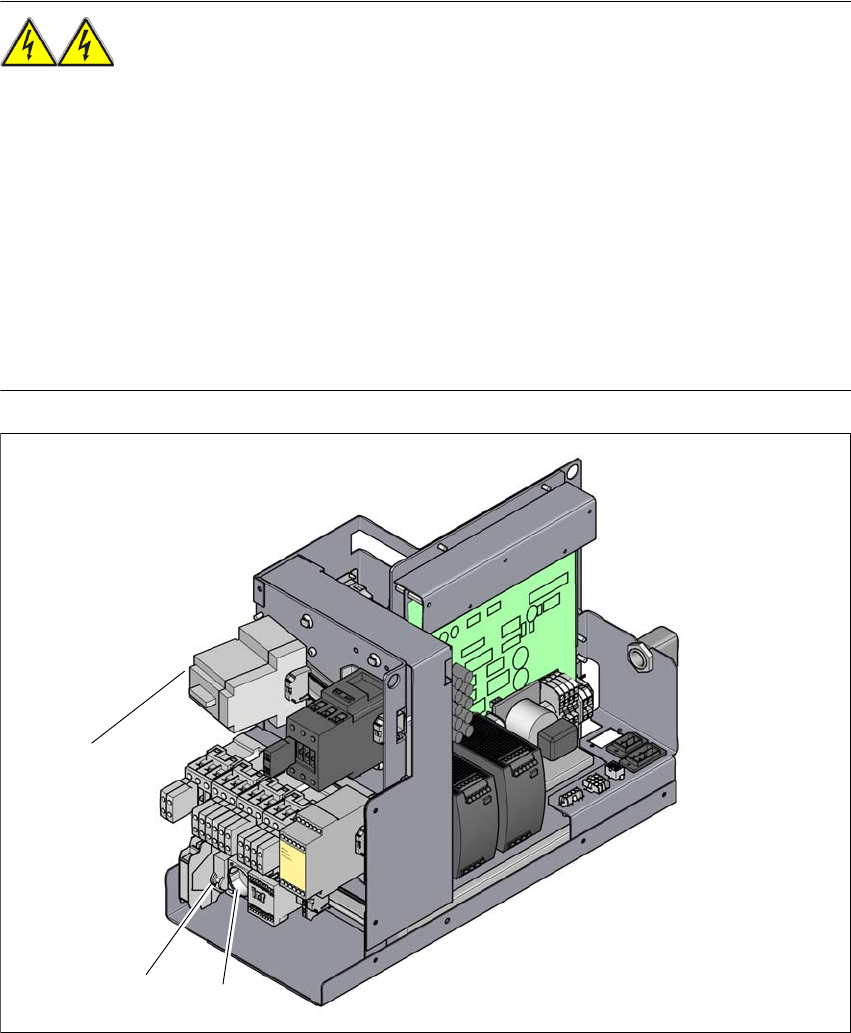

Joon. 2.10 - 2 Toiteplokk, eestvaade
(1) Teeninduspesa (X98)
(2) Teeninduspesa kaitse (F1)
(3) Pealüliti (Q1)
(3)
(1)
(2)
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 2 Tööohutus
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 2.10 Masina energeetiline olek pärast pealüliti väljalülitamist
87
2
Joon. 2.10 - 3 Toiteplokk, külgvaade
(1) Võrgutoitekaabli ühendusklemmid (X99)
(1)
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
2.10 Masina energeetiline olek pärast pealüliti väljalülitamist Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
88
Alljärgnevas tabelis on esitatud moodulitel valitsevad pinged, kui masin on pealülitist välja lülita-
tud, aga on endiselt võrku ühendatud.
2
2.10.2 Masin, mis on pealülitist välja lülitatud ja võrgust lahti ühendatud
Masin on pingevaba, v. a. väike jääkpinge toiteplokis
Moodul Pinge
Klemmipaneel X99
Klemmid L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 220 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Teeninduspesa X98
115 V~
120 V~
130 V~
156 V~
220 V~
230 V~
240 V~
Automaatne kaitselüliti F1
115 V~
120 V~
130 V~
220 V~
230 V~
240 V~
Pealüliti Q1
Klemmid L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Pealüliti Q1
Transformaatorimooduli klemmid T1, T2, T3
0 V~
Toiteplokk
(vt Jääkpinged ja tühjakslaadimisajad pärast pea-
lüliti väljalülitamist, lk 82)
