2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 2.10 Masina energeetiline olek pärast pealü liti väljalülitamist Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 88 Alljärgnevas tabelis on esitatud mo odulit…

Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 2 Tööohutus

Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 2.10 Masina energeetiline olek pärast pealüliti väljalülitamist

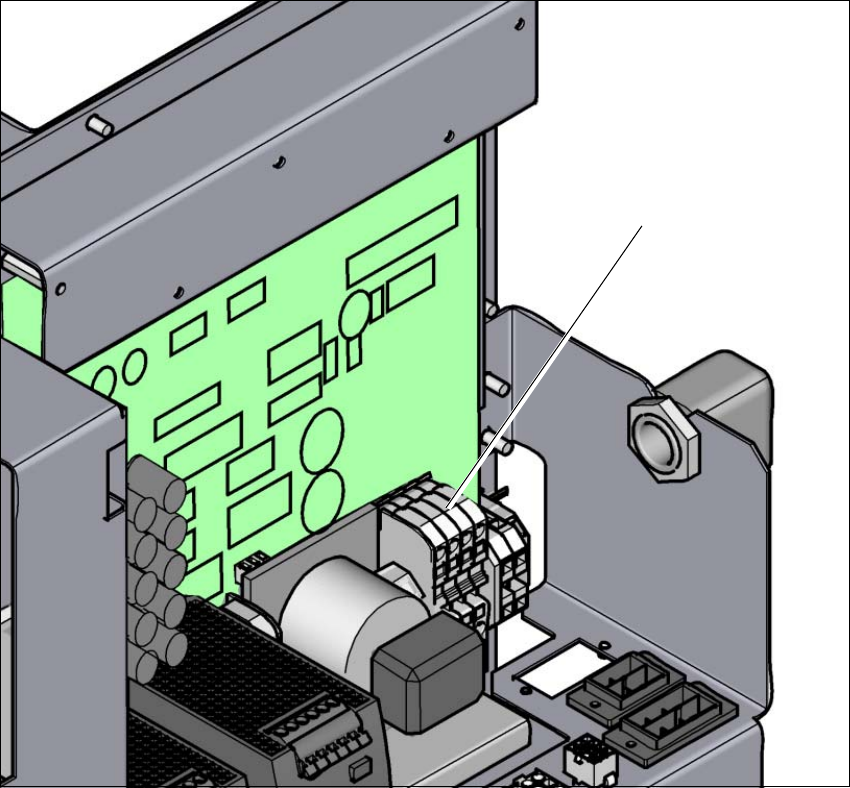

Joon. 2.10 - 3 Toiteplokk, külgvaade

(1) Võrgutoitekaabli ühendusklemmid (X99)

(1)

2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2

2.10 Masina energeetiline olek pärast pealüliti väljalülitamist Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET

Alljärgnevas tabelis on esitatud moodulitel valitsevad pinged, kui masin on pealülitist välja lülita-

tud, aga on endiselt võrku ühendatud.

2.10.2 Masin, mis on pealülitist välja lülitatud ja võrgust lahti ühendatud

Masin on pingevaba, v. a. väike jääkpinge toiteplokis

Moodul Pinge

Klemmipaneel X99

Klemmid L1, L2, L3

3 x 200 V~

3 x 208 V~

3 x 220 V~

3 x 230 V~

3 x 380 V~

3 x 400 V~

3 x 415 V~

Teeninduspesa X98

115 V~

120 V~

130 V~

156 V~

220 V~

230 V~

240 V~

Automaatne kaitselüliti F1

115 V~

120 V~

130 V~

220 V~

230 V~

240 V~

Pealüliti Q1

Klemmid L1, L2, L3

3 x 200 V~

3 x 208 V~

3 x 230 V~

3 x 380 V~

3 x 400 V~

3 x 415 V~

Pealüliti Q1

Transformaatorimooduli klemmid T1, T2, T3

0 V~

Toiteplokk

(vt Jääkpinged ja tühjakslaadimisajad pärast pea-

lüliti väljalülitamist, lk 82)

Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 2 Tööohutus

Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 2.11 Lukustamis- ja sildistamisprotseduur

2.10.3 Suruõhu olukord masinas pärast pealüliti väljalülitamist

Pealüliti (pos 1 Joonis 2.10 - 1, lk 85) väljalülitamisel või masina voolutoite katkestuse korral sul-

geb elektriliselt juhitav peaventiil suruõhumooduli (pos 1 Joonis 2.9 - 1

, lk 84 ). Rõhk langeb 5 se-

kundi jooksul 0 MPa (0 bar) peale.

2.11 Lukustamis- ja sildistamisprotseduur

2.11.1 Eesmärk ja kehtivus

Enne ükskõik millise korrashoiu- või teenindustöö alustamist tuleb masin lukustada ja hoitussilti-

dega tähistada. Selle protseduuri õige läbiviimine välistab töötajate vigastamise ohu.

JUHIS Need protseduurid hõlmavad minimaalseid nõudeid, mis korrashoiu- või teenindustöö-

de läbiviimisel lukustamisele/sildistamisele esitatakse. Ettevõtte ohutuseeskirjades, ohutusinse-

neri ja ettevõtte juhtkonna poolt võidakse teha kohustuslikuks täiendavate ohutusmeetmete

kasutamine. 2

2.11.2 Kirjeldus

Kui osutub vajalikuks elektrienergia väljalülitamine, reguleerimine või kondensaatorite tühjenda-

mine, tuleb järgida alltoodud toimimisviisi.

 Informeerige asjassepuutuvaid töötajaid.

 Lülitage seade välja. Teostage tavalised seiskamisprotseduurid:

– Vajutage stopp-nuppu.

– Seisake juhtarvuti.

– Lülitage masin pealülitist välja.

 Eraldage masin energiaallikatest:

– Lülitage suruõhutoide välja.

– Lülitage toiteplokk välja.

 Lukustage masin.

– Paigaldage kõikjale lukud, kus see on võimalik (nt mootorikontaktorile).
