PICO Pμlse 系列点胶阀 www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信 EFD 在全球范围内销售专业点胶系统并提供技术支持服务 4 导语 PICO ® Pµlse ™ 模块化胶阀是一款电动模块化的压电驱动点胶阀，专为高 速精确点胶而设计。 Pμlse 胶阀可在工件表面上实现精确的微小胶点（流 量精确至微升），适用于难以进入的区域、不平整及易碎表面…
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
3
目录...................................................................................................3
导语...................................................................................................4
胶阀配置选项.........................................................................................5
压电驱动器.........................................................................................5
流体槽组件.........................................................................................5
进料接头...........................................................................................5
PEEK聚醚醚酮材质浸湿部件...........................................................................5
适用于接触式点胶的HD 压电驱动器....................................................................6
胶阀工作方式.........................................................................................6
胶阀控制方式.........................................................................................6
诺信EFD产品安全声明....................................................................................7
规格...................................................................................................8
操作特性...............................................................................................9
安装..................................................................................................10
安装辅助系统组件....................................................................................10
安装流体槽组件及固定胶阀............................................................................10
安装针头适配器（可选）..............................................................................11
建立系统连接........................................................................................12
拆装流体槽组件........................................................................................13
维护..................................................................................................14
维护计划建议........................................................................................14
清洁胶阀表面........................................................................................14
清理胶阀内部........................................................................................15
胶阀排胶..........................................................................................15
使用清洗液进行排胶来清洗流体通路..................................................................16
拆开流体槽，清理胶阀..............................................................................17
清理流体槽底座....................................................................................20
清洁撞针组件和密封螺钉............................................................................20
清理压电驱动器....................................................................................21
组装流体槽组件....................................................................................22
可更换部件............................................................................................24
压电驱动器..........................................................................................24
针头适配器套件......................................................................................25
流体槽组件..........................................................................................26
扁平喷嘴流体槽组件................................................................................26
PEEK聚醚醚酮材质流体槽组件（仅扁平喷嘴）..........................................................26
P7加长型喷嘴流体槽组件............................................................................27
P30加长型喷嘴流体槽组件...........................................................................27
流体槽组件配件......................................................................................28
翻新套件、清洗套件和特殊工具........................................................................29
进料接头............................................................................................30
胶阀延长线..........................................................................................30
可选配部件及附件....................................................................................31
故障排除..............................................................................................32
目录
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
4

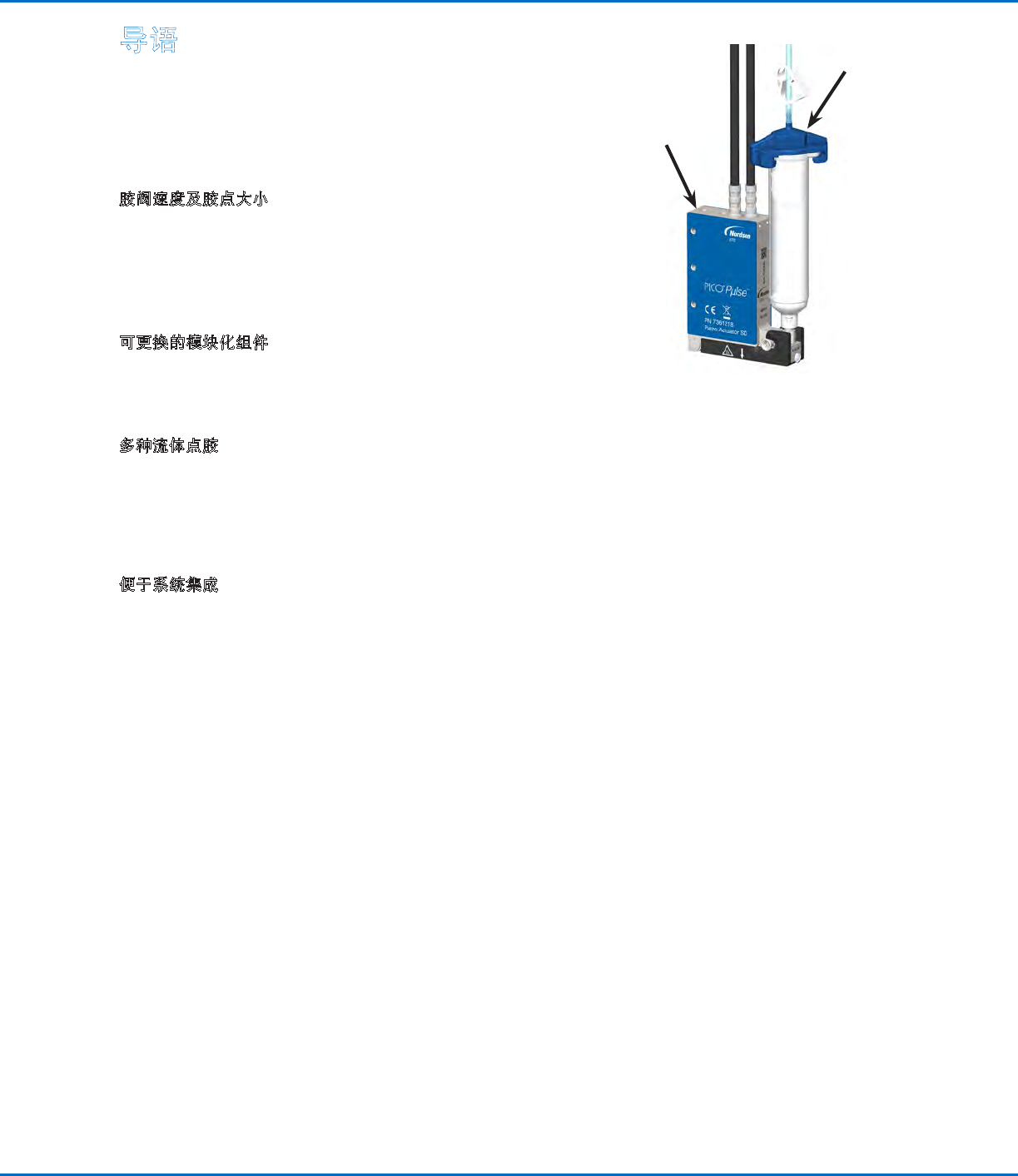

导语
PICO
®
Pµlse
™
模块化胶阀是一款电动模块化的压电驱动点胶阀，专为高
速精确点胶而设计。Pμlse胶阀可在工件表面上实现精确的微小胶点（流
量精确至微升），适用于难以进入的区域、不平整及易碎表面。将要进
行喷射点胶的流体通过一个诸如压力罐或泵之类的储液器以气动的方式
输送至胶阀。
胶阀速度及胶点大小
鉴于压电驱动器具有极快的速度，流体点胶频率最高可达到1500Hz*。
精密设计的Pμlse胶阀能够喷射出小至0.5nL的胶点（取决于喷嘴孔径尺
寸）。由于可以0.01ms的增量调整脉冲时间，所以可设置非常精确的点
胶量。
*在指定的条件设置下。
可更换的模块化组件
胶阀的组件都是可替换的模块化组件，所以可快速维护胶阀，仅需几秒
就可替换流体槽组件。由于整个流体槽组件在清洗过程中都可移除及拆
分，所以模块化设计也可简化胶阀维护。
多种流体点胶
Pμlse胶阀适用于各种化学流体的精确点胶。这些流体可能具有不同粘度，也可能包含填料。可使用各种类型的点胶配
件来满足各种流体的点胶要求，以进行：
· 非接触式喷射单点至表面/零部件上
· 非接触式喷射一条流体线
· 适用于接触式应用的针头点胶
便于系统集成
Pμlse胶阀结构紧凑，阀体上具有大量定位 / 安装孔，可轻松地集成到自动化系统中。胶阀可在任意位置安装（垂直、
水平、倾斜或朝上安装），都不会影响其性能。
流体输送用针筒
PICO Pμlse
胶阀
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
5

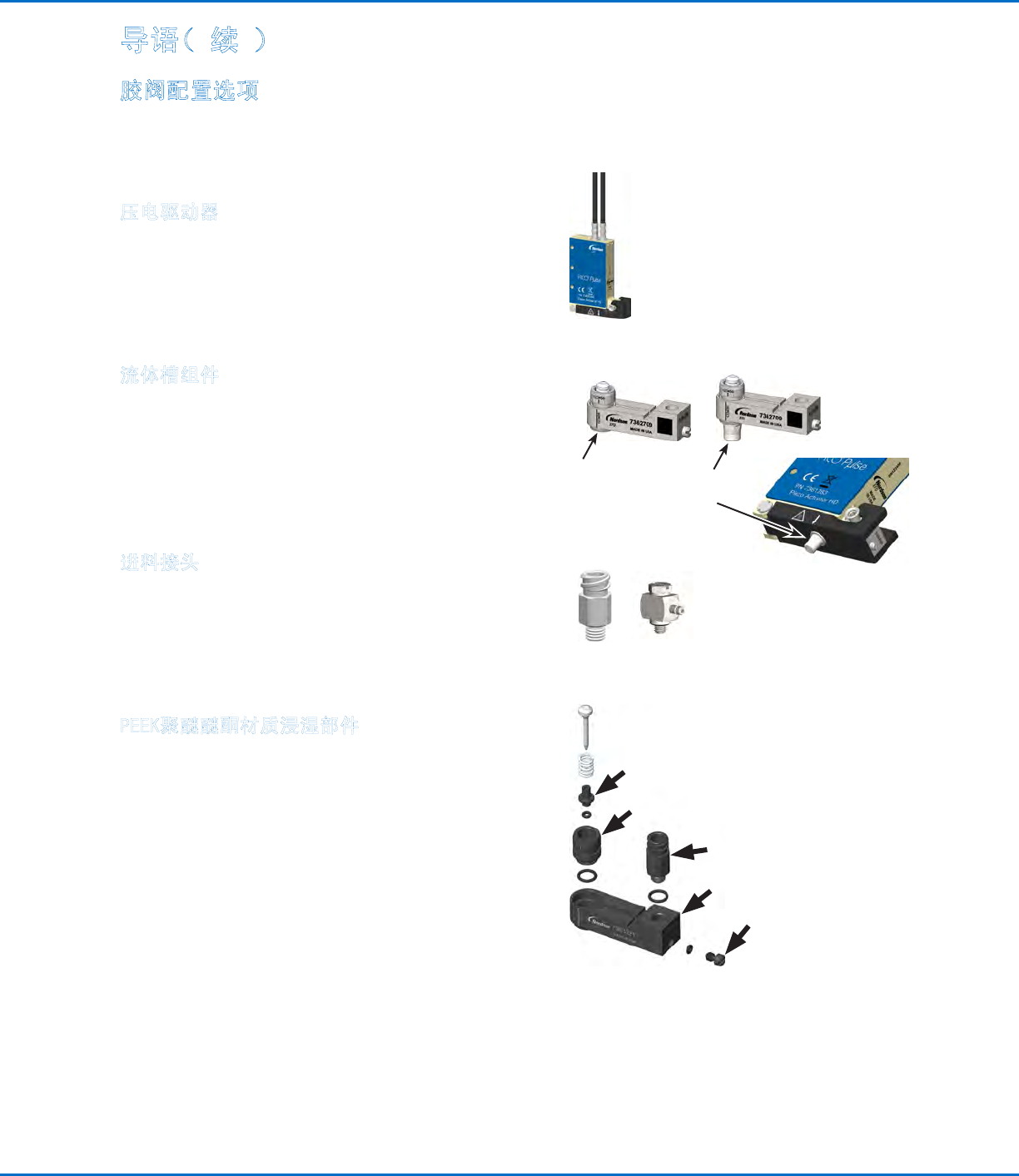

胶阀配置选项
Pμlse胶阀的多种配置方式可确保其适用于多种流体及应用。
压电驱动器
可选用标准型（SD）和高频型（HD）两种压电驱动器。高频型压电
驱动器适用于高频循环应用。
流体槽组件
流体槽组件分为扁平型及加长型，喷嘴孔径有50-600微米可选，喷
嘴类型分为D型及E型。
进料接头
有多种尺寸和类型的进料接头可供选择，包括连接供料管的低压接
头、连接压力罐的高压接头以及连接针筒的鲁尔接头。
PEEK聚醚醚酮材质浸湿部件
采用PEEK* 材质浸湿部件制成的扁平喷嘴流体槽组件可供选择。当
点涂厌氧和UV固化厌氧粘合剂时，PEEK流体槽组件可防止固化和堵
塞。可产生较少的清洁，维护和停机时间，从而实现更高的装配线
生产量和生产率。此外，加热模块和PEEK流体槽组件之间更好的“
缓冲”减少了振动和循环谐波，从而提高了胶点一致性。
*PEEK聚醚醚酮
导语（续）
流体槽组件有PEEK聚醚醚酮材
质的配件可供选择
扁平喷嘴
加长型喷嘴
