PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
5
胶阀配置选项
Pμlse胶阀的多种配置方式可确保其适用于多种流体及应用。
压电驱动器
可选用标准型（SD）和高频型（HD）两种压电驱动器。高频型压电
驱动器适用于高频循环应用。
流体槽组件
流体槽组件分为扁平型及加长型，喷嘴孔径有50-600微米可选，喷
嘴类型分为D型及E型。
进料接头
有多种尺寸和类型的进料接头可供选择，包括连接供料管的低压接
头、连接压力罐的高压接头以及连接针筒的鲁尔接头。
PEEK聚醚醚酮材质浸湿部件
采用PEEK* 材质浸湿部件制成的扁平喷嘴流体槽组件可供选择。当
点涂厌氧和UV固化厌氧粘合剂时，PEEK流体槽组件可防止固化和堵
塞。可产生较少的清洁，维护和停机时间，从而实现更高的装配线
生产量和生产率。此外，加热模块和PEEK流体槽组件之间更好的“
缓冲”减少了振动和循环谐波，从而提高了胶点一致性。
*PEEK聚醚醚酮
导语（续）
流体槽组件有PEEK聚醚醚酮材
质的配件可供选择
扁平喷嘴
加长型喷嘴
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
6

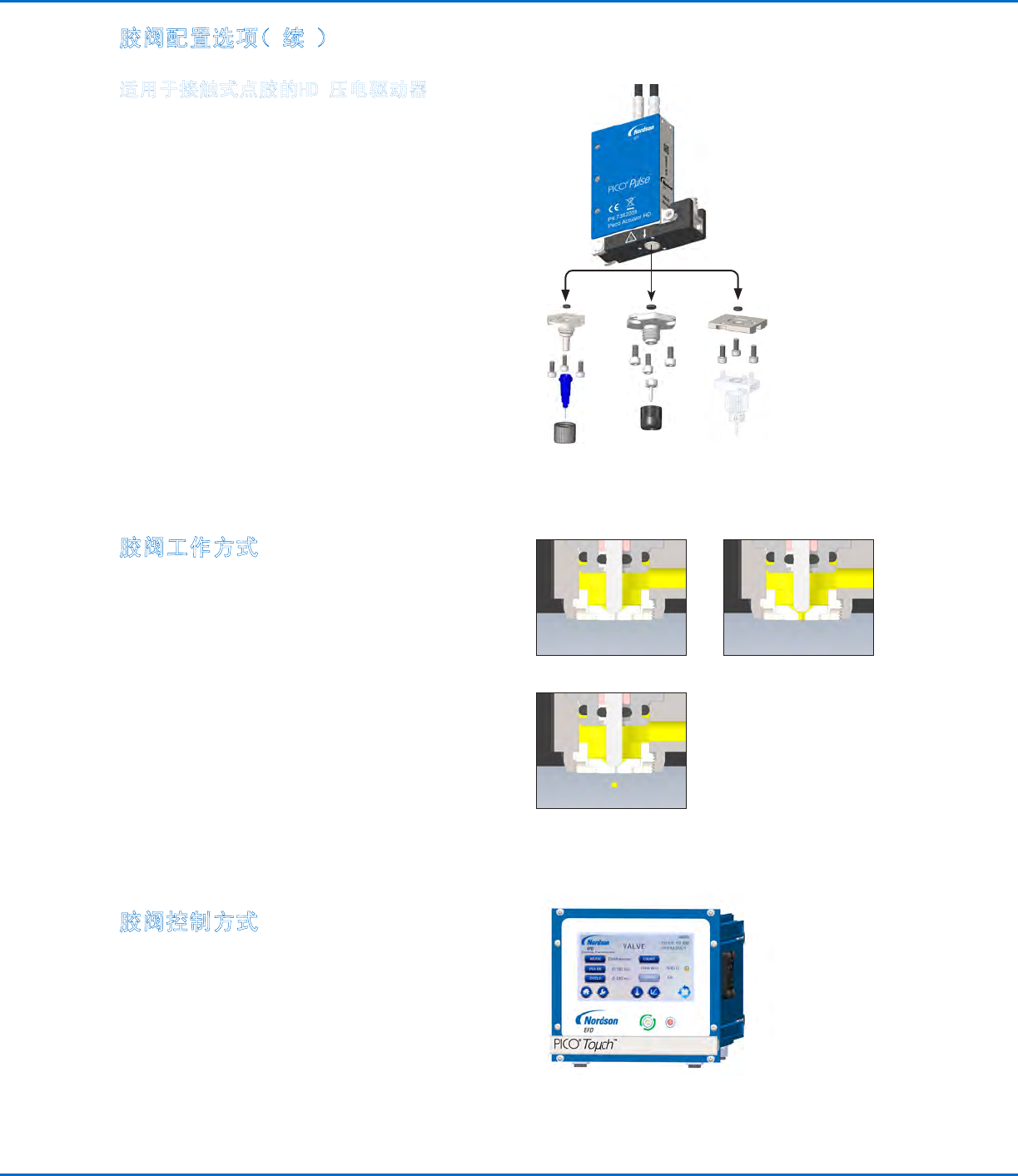

胶阀工作方式
Pμlse胶阀由压电驱动器驱动。压电运动由位于压电驱动器内
的杠杆传递至传动杆。而该传动杆运动则传递至喷嘴底座内
的撞针上。密封球由耐磨陶瓷制成，位于底部。
在闭合位置，陶瓷球位于陶瓷喷嘴底座内，防止流体的流
动。
陶瓷球被抬起时，流体流经喷嘴进行点胶。
胶阀控制方式
PICO Toμch
™
胶阀控制器具有便于操作的触摸屏界面，用于
设置并控制Pμlse胶阀。请参见PICO Toμch控制器的操作手
册，了解其完整的安装、设置和操作信息。
PICO Toμch控制器用来操作PICO Pμlse胶阀
胶阀打开胶阀闭合
胶阀闭合时，胶点情况如图所示
胶阀配置选项（续）
适用于接触式点胶的HD 压电驱动器
我们专为接触式点胶应用开发了一款HD Pµlse 接触式点胶
阀。结合三种针头适配器组件之后，此款胶阀能够用于多种高
速接触式点胶应用。胶阀的加热模块上面有三个孔，以便安装
三种针头适配器组件。
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
7
诺信EFD产品安全声明
注：以下安全信息仅适用于PICO Pμlse胶阀。请参见PICO Toμch控制器的操作手册，了解完整的诺信EFD产品安全声明。
下面的安全信息属于警告等级危险。
如未遵守可能导致严重人身伤亡。
警告
下述安全信息属于注意等级危险。
如未遵守可能造成轻度或中度受伤。
注意
预期用途
Pμlse胶阀只能与Toμch控制器及其附带的电源线搭配使用，如必要，还可使用其附带的延长线。
诺信EFD建议避免将胶阀用于可能会损坏Pμlse胶阀内部的以下浸湿材料或与这些材料不兼容的流体的点胶作业。
· 不锈钢品级1.4305（AISI 等级303）
· 陶瓷材质
· 含氟橡胶 Viton
®
（外部O形环）
· 全氟橡胶 Peruoroelastomer
由于活化寿命较短的厌氧甲基丙烯酸和预混合的双组份混合剂可能在胶阀内固化或硬化，从而导致失效，所以不建议使
用。
在某些条件下，可进行瞬干胶的点涂。若需要设备推荐及技术支持，请与诺信EFD销售代表联系。
意外的流体泄漏
· 初始操作之前，检查是否有流体从未施加流体压力的胶阀中流出。若有流体流出，可能是因为储液罐位置高于胶阀
位置，流体静压力导致流体从未关闭的胶阀中流出。将储液罐放置在足够低的位置，这样胶阀在切断电源时，就不
会出现流体泄漏。
· 胶阀可能在压电驱动器或Toμch控制器损坏的情况下，从关闭状态转为打开状态，这样可能会导致流体泄漏。诺信
EFD建议持续监控Toμch控制器的状态信号，若这些信号指示错误，立即自动释放储液罐的流体。
· 胶阀电缆通电或断电之前，应释放流体压力且断开Toμch控制器的连接，切断其电源。
人身安全
· 为操作人员提供防护措施，以避免其接触温度超过+45℃ （113℉）的胶阀且教育操作人员使其认识到这种情况的危
险性。
· 可将胶阀连至设备的系统接地上以释放Pμlse胶阀上的静电。可使用闲置的紧固螺纹进行连接。
切勿空打PICO Pμlse胶阀！ 若操作Pμlse胶阀时没有流体，可能会损坏陶瓷喷嘴底座及球体，从而导致泄漏及密封不
良。如果发生这种情况，则无法确保点胶的精确性。
注意
