R e v . 1 . 0 机械控制参数 4-45 4-5 其他 4-5-1 示教步骤控制 图 4-5-1 示教步骤控制 (1) 设定画面的显示方法 菜单∶ [ 输出 ]→[ 其它 ]→[ 控制测量移速 ] 起动∶ [ 其它 ] 按键 →[ 设置项目］标签 →[ 控制测量移速 ] 按键 (2) 设定项目 输入范围 № 项目 最小值 最大值 单位 备考 1 移动区分 XY 移动 , Ｚ 移动 , Ｔ 移动 , BU 移动 , AWC 移动…
Rev.1.0
机械控制参数
4-44
4-4-2 设置OCC坏板标记
图 4-4-2 设置 OCC 坏板标记
(1)设定画面的显示方法
菜单∶[输入]→[画像]→[设置]→[设置 OCC 坏板标记]
起动∶[画像]按钮→[设置]标签→[设置 OCC 坏板标记]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 最大值
2
对比度图案
最小值
Rev.1.0
机械控制参数
4-45
4-5 其他

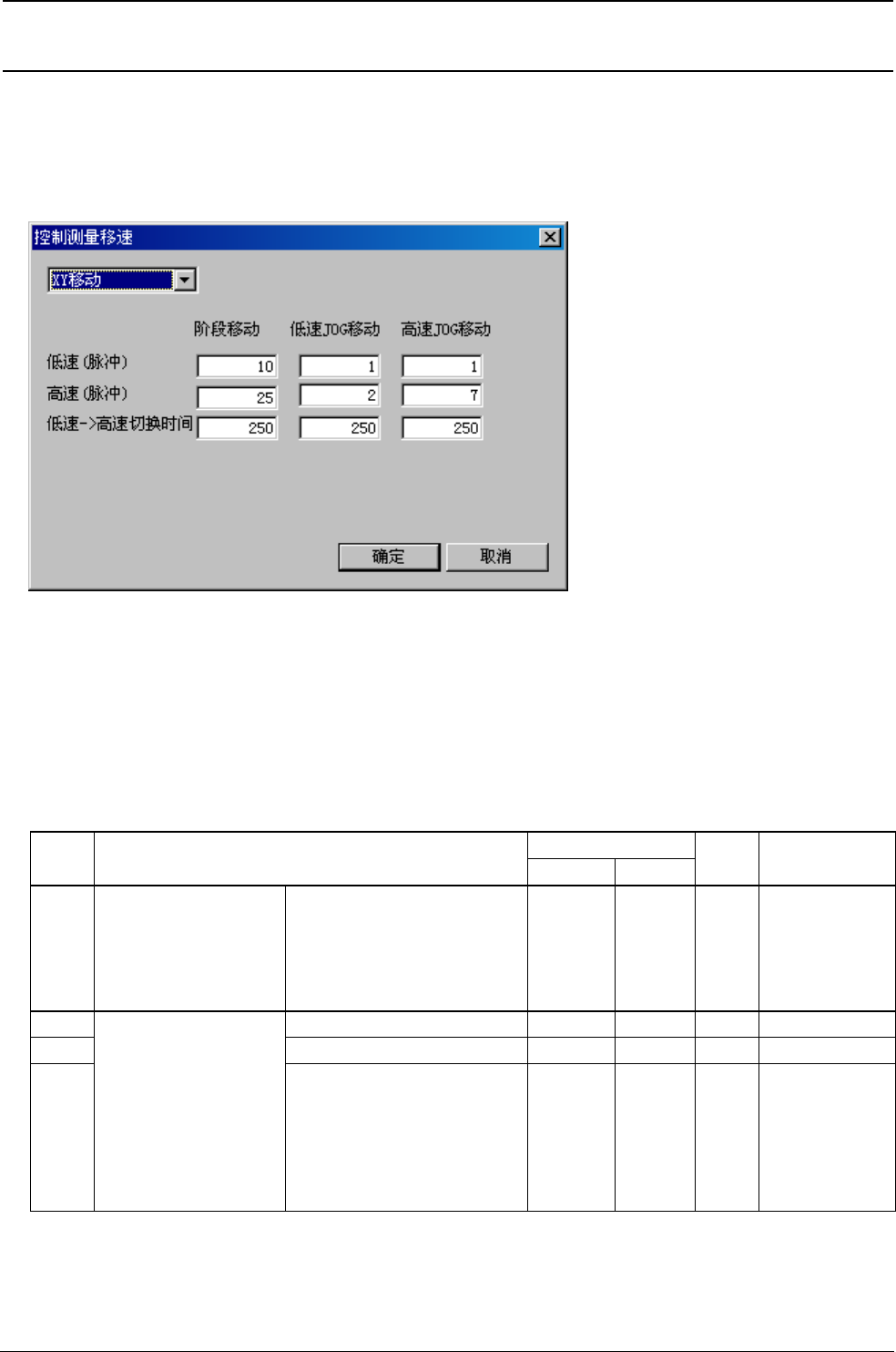

4-5-1 示教步骤控制
图 4-5-1 示教步骤控制
(1)设定画面的显示方法
菜单∶ [输出]→[其它]→[控制测量移速]
起动∶ [其它]按键→[设置项目］标签→[控制测量移速]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单位 备考
1 移动区分
XY 移动,
Ｚ移动,
Ｔ移动,
BU 移动,
AWC 移动
2 低速(SLOW)时脉冲 脉冲
3 高速(FAST)时脉冲 脉冲
4
控制测量移速 STEP
移动：按 1 次键时
低速 JOG 移动：
FAST 键 OFF 状态下
持续按键时
高速 JOG 移动：
FAST 键 ON 状态下
持续按键时
低速→高速变换时间 ms
Rev.1.0
机械控制参数
4-46
4-5-2 其他（其他待机时间）
图 4-5-17 其他待机时间
(1)设定画面的显示方法
菜单∶ [输入]→[其它]→[其它]→[其它等待时间]
起动∶ [其它]按键→[其它]标签→[其它等待时间]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 BOC 标记 ms 初期值:200
2
移动到标记识别位
置后到开始摄像的
时间
基准领域标志 ms 初期值:200
3
移动到坏标记位置后到检
测标记(传感器读取)的时间
ms 初期值:70
