机械控制参数
4-49
4-5-5 其他（试胶单元）
图 4-5-5 试胶单元
(1)设定画面的显示方法
菜单∶ [输入]→[其它]→[GX6D]→[试胶单元]
起动∶ [其它]按键→[GX6D]标签→[试胶单元]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单位 备考
1
卷带工作时间(气缸上升)
初期值:375
2
卷带工作时间(气缸下降)
初期值:375
3
试胶单元
卷带次数
初期值:4
Rev.1.0
机械控制参数
4-50
4-5-6 其他（剪线）

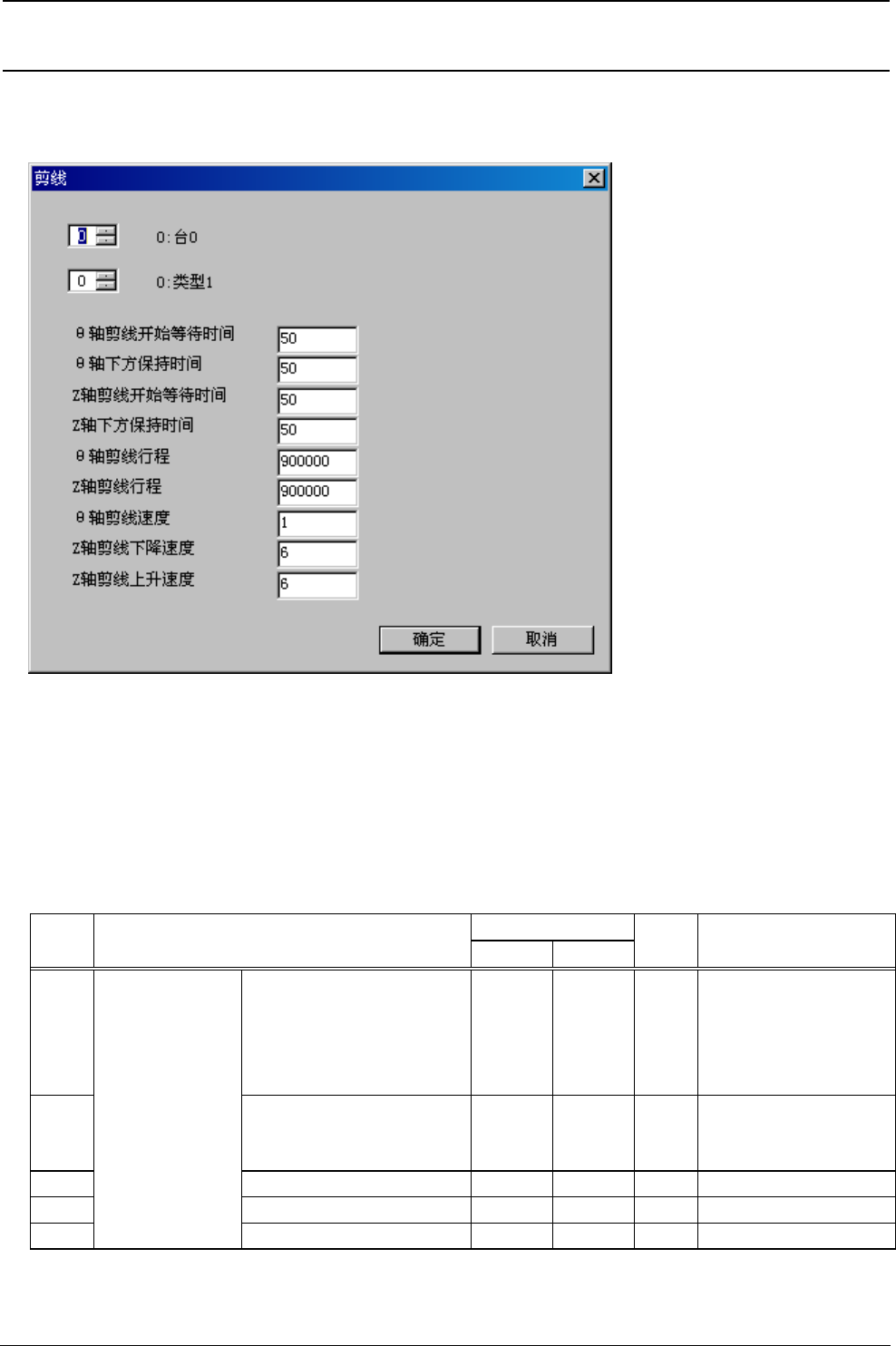

图 4-5-6 剪线
(1)设定画面的显示方法
菜单∶ [输入]→[其它]→[GX6D]→[剪线]
起动∶ [其它]按键→[GX6D]标签→[剪线]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单位 备考
1 区分
0: 台 0
1: 台 1
2: 台 2
3: 台 3
4: 台 4
2 类别
0: TYPE1
1: TYPE2
2: TYPE3
3 θ 轴剪线开始等待时间 初期值:50
4 θ 轴下方保持时间 初期值:50
5
剪线
Z 轴剪线开始等待时间 初期值:50
Rev.1.0
机械控制参数
4-51
输入范围
№ 项目
最小值 最大值
单位 备考
6 Z 轴下方保持时间 初期值:50
7 θ 轴剪线行程 初期值:900000
8 Z 轴剪线行程 初期值:900000
9 θ 轴剪线速度 初期值:1
10 Z 轴剪线下降速度 初期值:6
11
剪线
Z 轴剪线上升速度 初期值:6
