Rev.1.0
机械控制参数
4-57
4-5-10 其他（其他）

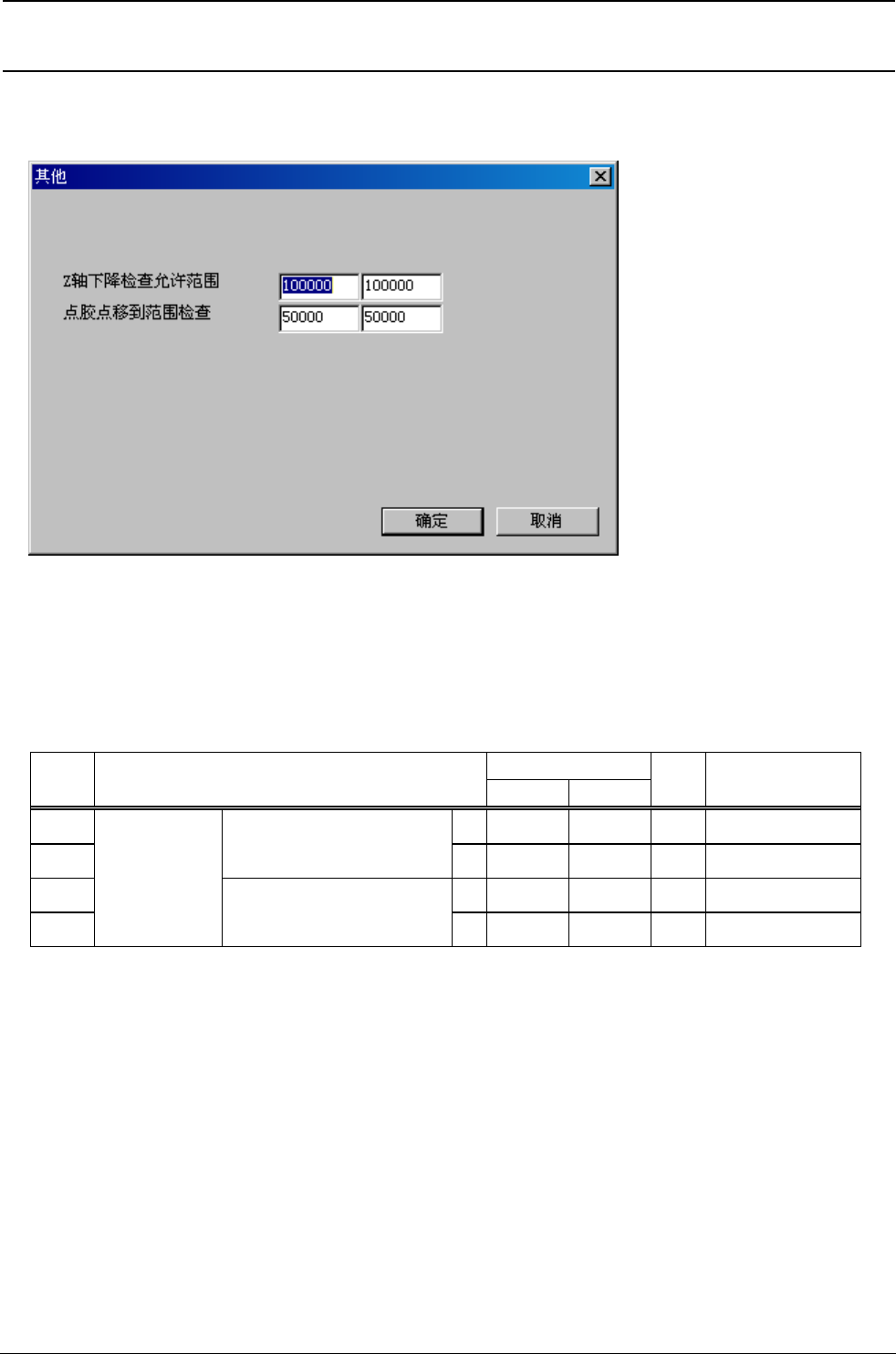

图 4-5-10 其他
(1)设定画面的显示方法
菜单∶ [输入]→[其他]→[GX6D]→[其他]
起动∶ [其他]按键→[GX6D]标签→[其他]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1
X
初期值:100000
2
Z 轴下降检查允许范围值
Y
初期值:100000
3
X
初期值:50000
4
其他
Z 轴下降检查允许范围值
Y
初期值:50000
Rev.1.0
机械控制参数
4-58
4-5-11 其他（扩展针定义）

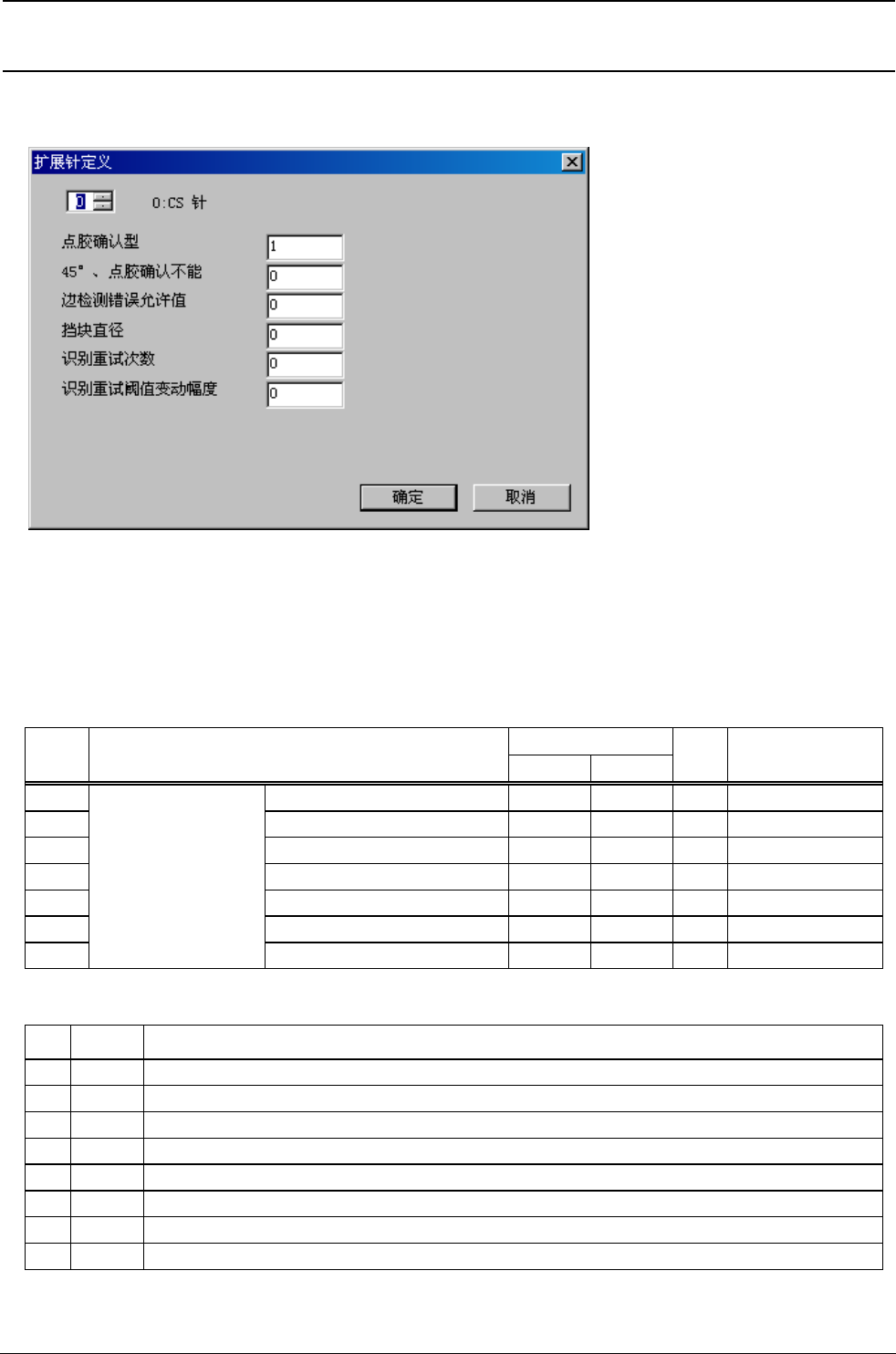

图 4-5-11 扩展针定义
(1)设定画面的显示方法
菜单∶ [输入]→[其他]→[GX6D]→[扩展针定义]
起动∶ [其他]按键→[GX6D]标签→[扩展针定义]按键
(2)设置项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1
针种类
参照(3)针种类
2
点胶确认型
3
45°、点胶确认不能
4
边检测错误允许值
5
挡块直径
6
识别重试次数
7
扩展针定义
识别重试临界值变动幅度
(3)针种类
№ 类别 内 容
0 0 CS 针
1 1 S 针
2 2 CM 针
3 3 M 针
4 4 HL 针
5 5 L 针
6 6 LL 针
7 7 XL 针
Rev.1.0
机械控制参数
4-59
№ 类别 内 容
8 8 特定针 1
9 9 特定针 2
10 10 特定针 3
11 11 特定针 4
12 12 特定针 5
13 13 特定针 6
14 14 特定针 7
15 15 特定针 8
16 16 特定针 9
17 17 特定针 10
18 18 特定针 11
19 19 特定针 12
