- 4 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-4824 5 ASM_AXIAL_FEEDER _S_FEED_UNIT アキシャルフィーダ＿Ｓフィードユニット組 1 2 401-4825 1 FEED_CYL_BASE _S_ASM フィードシリンダベース＿Ｓ＿組 (1) 3 401-4813 2 FEED_CYL_BASE _S フィードシリンダーベース＿Ｓ…
- 3 -

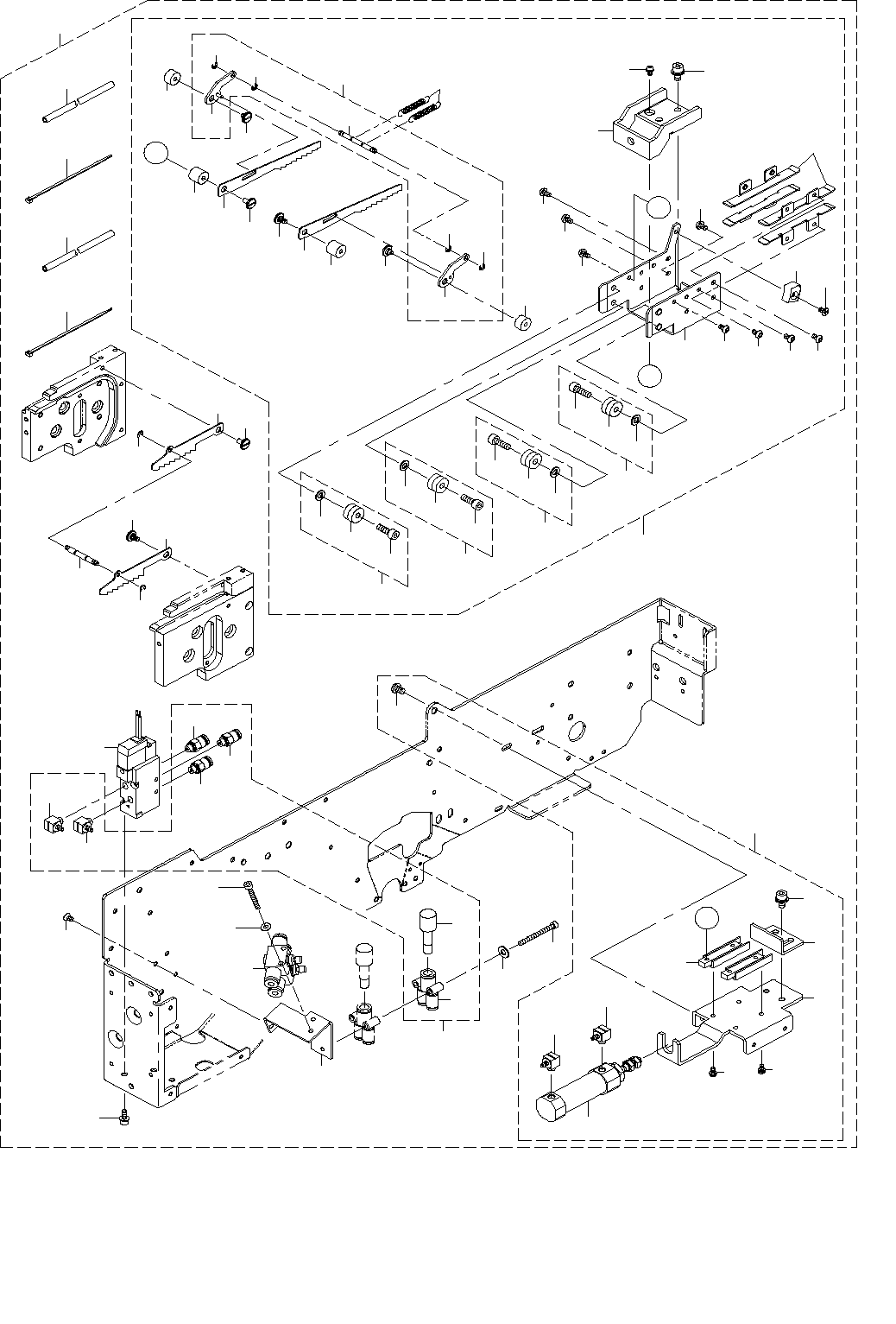

2. FEED UNIT COMPONENTS
フィードユニット関係
３
４
５
７
７
８
９
９
１２
１４
１７
１６
１６
１６
１７
１７
１６
１７
１５
６
１３
１９
２０
２０
２０
３１
２１
２１
２２
２２
２４
２４
Ａ
Ａ
２８
２７
２９
２６
２６
２６
２５
３５
３０
３０
２０
３１
３２
３３
３４
１１
３７
３９
４１
４０
４２
４３
４４
４５
４７
４７
４８
４８
４８
５１
５２
３８
５０
４９
５３
５４
１０
４６
Ｂ
Ｂ
５５
５５
５６
５６
１
２
２６
３５
１８
１８
１８
１８
２３
２３
３６
５８
５７
１５
１５
１５
５８
- 4 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-48245 ASM_AXIAL_FEEDER_S_FEED_UNIT
アキシャルフィーダ＿Ｓフィードユニット組
1
2 401-48251 FEED_CYL_BASE_S_ASM
フィードシリンダベース＿Ｓ＿組
(1)
3 401-48132 FEED_CYL_BASE_S
フィードシリンダーベース＿Ｓ
(1)
4 401-48133 FEED_STOPPER_BR_S
フィードストッパーブラケット＿Ｓ
(1)
5 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
6 E3011-971-000 SBGA LINK PIN
ボールスライド １０３５
(2)
7 SL-4860581-SC SCREW
座金付きねじ
(4)
8 401-39865 SUPERFINE MINI CYLINDER
超ミニ シリンダ
(1)
9 PJ-0460525-01 ELBOW
バ−ブエルボ
(2)
10 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(2)
11 401-48252 FEED_ARM_BR_S_ASM
フィードアームＢＲ＿Ｓ＿組
(1)
12 401-48135 FEED_ARM_BR_S
フィードアームブラケット＿Ｓ
(1)
13 401-39810 FEED_BR
フィードブラケット
(1)
14 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
15 401-39881 ASM_AXF_TAPE_GUIDE_ROLLER
ＡＸＦ＿テープガイドローラー組
(4)
16 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(1)
17 SB-1040008-00 BEARING
ころがり軸受
(2)
18 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１２
(1)
19 401-39817 FEED_TAPE_GUIDE
フィードテープガイド
(4)
20 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(8)
21 401-39815 FEED_ARM_SH
フィードアームシャフト
(2)
22 401-39814 FEED_ARM
フィードアーム
(2)
23 401-39820 RATCHET_ARM_PIN
ラチェットアームピン
(2)
24 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
25 401-48253 RELEASE_LEVER_S_ASM
リリースレバーＳ＿組
(1)
26 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(4)
27 401-48134 FEED_ARM_RELEASE_SH_S
フィードアームリリースシャフト＿Ｓ
(1)
28 401-69467 RELEASE_LEVER_UNIT_L
リリースレバーユニット＿Ｌ
(1)
29 401-69468 RELEASE_LEVER_UNIT_R
リリースレバーユニット＿Ｒ
(1)
30 E6312-706-R00 SHAKE ARM SH
ＳＨＡＫＥアームＳＨ
(2)
31 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
32 SL-4860581-SC SCREW
座金付きねじ
(4)
33 E1119-706-C00 FREE LINK CAP
フリーリンクキャップ
(1)
34 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ３ Ｌ＝５
(1)
35 401-39816 RELEASE_LEVER_SH
リリースレバーシャフト
(2)
36 401-67635 RATCHET_ARM_SP
ラチェットアームスプリング
(2)
37 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(1)
38 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
39 PC-0124010-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
(2)
40 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ３ Ｌ＝２５
(2)
41 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
42 401-48131 SPEED_CONTROLLER_BR_S
スピードコントローラブラケット＿Ｓ
(1)
43 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ３ Ｌ＝５
(2)
44 401-16321 RF FEED SV CABLE ASM
ＲＦ フィード ＳＶケーブル組
(1)
45 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(1)
46 401-39879 SOLENOID_VALVE_ASSY
ソレノイドバルブ組
(1)
47 PJ-0460525-01 ELBOW
バ−ブエルボ
(2)
48 PJ-2100043-00 UNION
ハーフユニオン
(3)
49 PJ-3080600-08 DIFFERENT DIAMETER UNION Y
異径ユニオンワイ
(1)
50 401-15813 SILENCER
サイレンサ
(1)
51 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(1.2)
52 EA-9500B01-00 CABLE BAND
束線バンド
(1)
53 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
54 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ３ Ｌ＝２５
(1)
55 401-50662 RATCHET_ARM
ラチェットアーム
(2)
56 401-39820 RATCHET_ARM_PIN
ラチェットアームピン
(2)
57 401-55375 FEED_ARM_BRIDGE_SH_S
フィードアームブリッジシャフトＳ
(1)
58 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(2)
