XP242E 系统手册 SYS-XP242-1.0S - 第50页
第 2 部 第 1 章 基本操作 Edition1.0 2-1-11 XP-242E 系统手册 1.3.8 料带切 刀 的 设 定 使用料带切 刀 的 设 定步骤如下。 操作步骤 1. 打开 [ 主画面 ] ，选择 [ 维修保养 A] 、 [ 动作 条 件 设 定 ] 键， 显示 [ 动作 条 件 设 定 ] 画面。 2. 选择 [ 后一 页 ] 按键，显示料带切 刀 画面。 XP2S2236S 3. 在料带切 刀旁边 的 区域 选择使…
第 1 章 基本操作 第 2 部
XP-242E 系统手册 2-1-10 Edition1.0
1.3.7 设定加速度值
设定伺服 马达的加速度。加速度值越大动作越快，生 产 节奏越快。一 般情况下可 将加速
度值设定为 1.00，以下是在机器上的设定步骤。
操作步骤
1. 打开[主画面]，选择[维修保养 A]、[动作条件设定]键，显示出 [动作条件设定]画
面。
2. 选择在画面左面显示的[加速 度]的数字部分后显示出模拟键盘，输入加速度值后选
择[CR]键。
3. 选择[返回]键，返回[主画面]。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-11 XP-242E 系统手册
1.3.8 料带切刀的设定
使用料带切刀的设定步骤如下。
操作步骤
1. 打开[主画面]，选择 [维修保养 A]、[动作条件设定]键，显示[动作条件设定]画面。

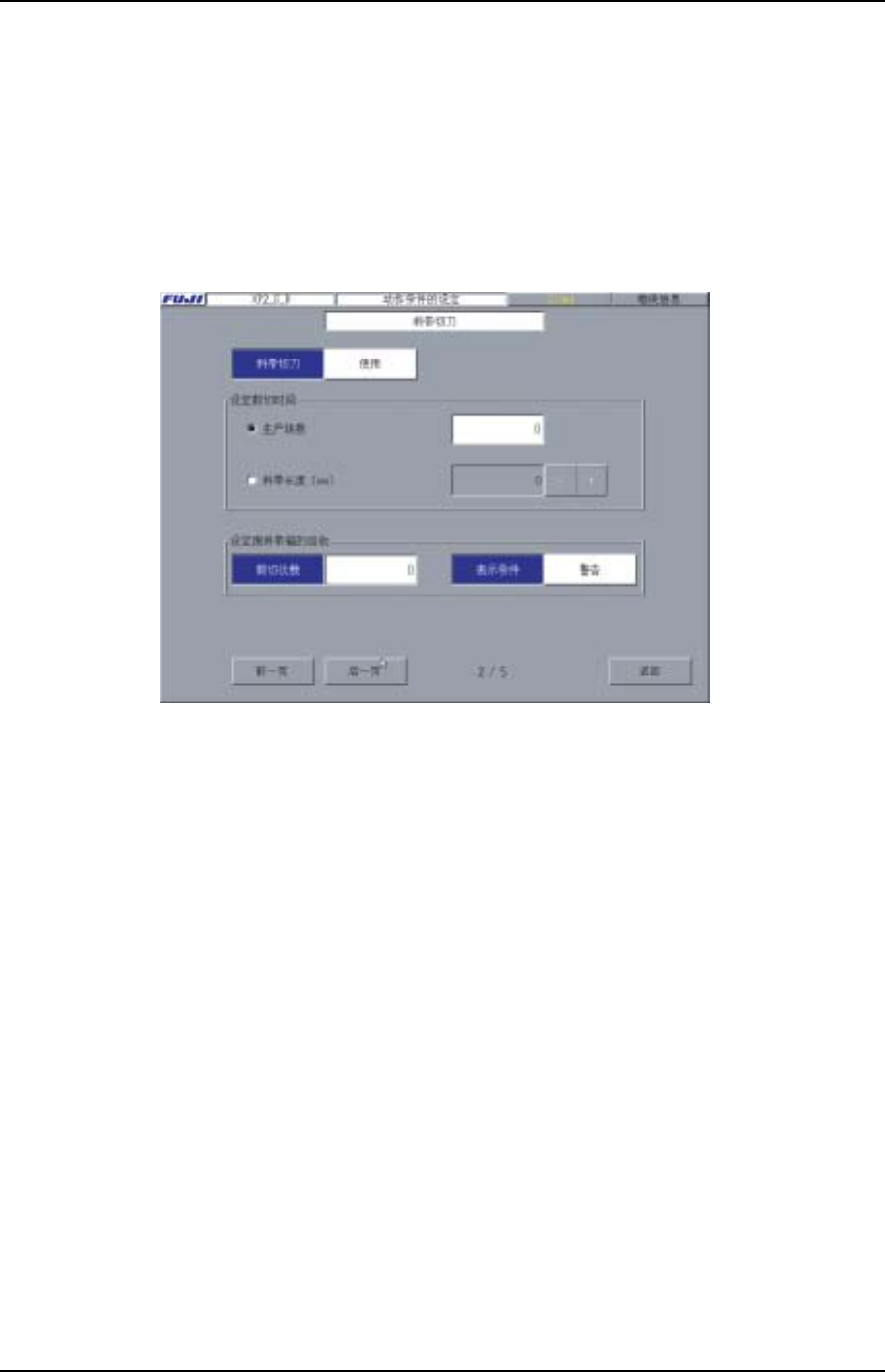

2. 选择[后一页]按键，显示料带切刀画面。
XP2S2236S
3. 在料带切刀旁边的区域选择使用/不使用。
4. 在设定剪切时间区域中设定在什么条件下使切刀动作。要使切刀在达到特定的完
成生产块数时动作，则选择生产块数并设定其生产块数 。(设定范围是 0~9999。
设定值为 0 时，料带切刀不动作。)要使切刀在料带达到一定长度时启动，则选择
料带的长度，并设定该长度。任何料带，在其达到设定长度后，即使是在生产过
程中，料带切刀也能启动。
[ + ]：每按 1 次标签值增加 50，增加到 1000 后再按 1 次，标签 值为 0。
[－]：每按 1 次标签值减少 50，减少到 0 后再按 1 次，标签 值为 1000。
为 0 时，料带 切刀不动作。(单位 ：mm)
5. 选择剪切次数旁边的区域，输入料带切刀的动作次数，以显示督促废料带盒回收
的信息。(设定范围是 0~9999。设定值为 0 时，不显示信息栏。)
6. 当料带切 刀的动作次数达到设定值时，可从以下选项中选择该如何处理机器的状
态。
警告：显示废料带切刀回收警告，机器继续运行。
停止：显示废料带切刀回收警告，机器停止运行。
第 1 章 基本操作 第 2 部
XP-242E 系统手册 2-1-12 Edition1.0
1.3.9 统计信息的设定
设定统计信息的目的是为了提取吸 嘴站出现错误状况时的数据，其设定步骤如下。
操作步骤
1. [主画面]上依次选择[维修保养 A]，[动作条件设定]按钮，显示 [动作条件设定]画
面。

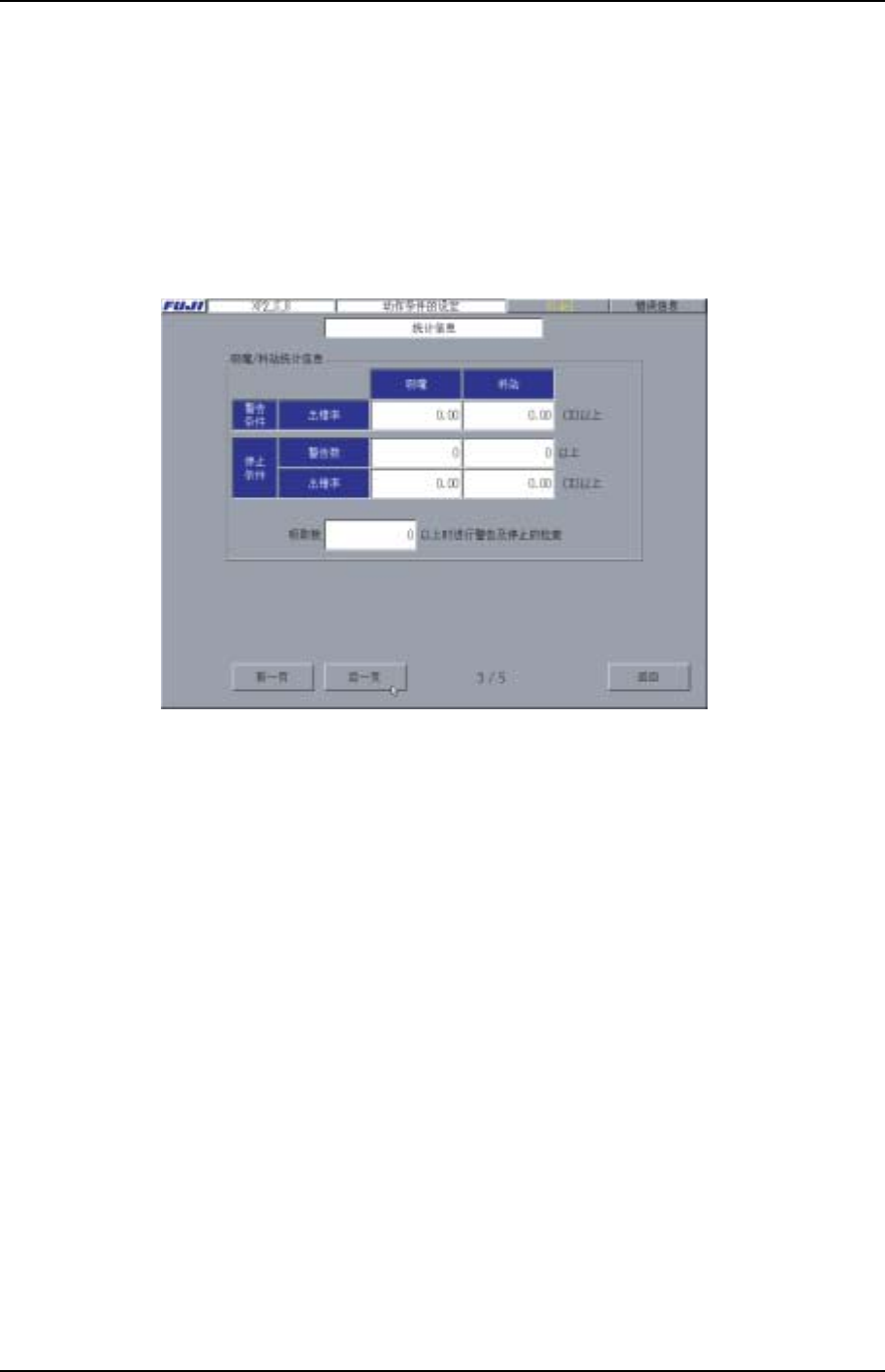

2. 选择[后一页]按键，显示统计信息画面。
XP2S2255S
3. 设定最少吸取块数，以 便在吸取数旁边的文本框内开始进行错误检查。1 个料站或
者吸嘴的使用次数达到这个值时进行错误检查。(输入范围是 0~10000。设定为 0
时，警告检查的最少吸取块数是(1/警告条 件的错误率)*100。停 止 检查的最少吸取
数是：(1/停止条件的错误率)*100。
4. 警告条件出错率旁边的文本框中设定发警告的吸嘴和料站的错误率。(输入范围是
0.00~停止条件的出错率。停 止条件的出错率为 0.00 时，最大可输入到 100.00。
0.00 时不进行警告显示。)
5. 在条件警告数旁边的文本框中进行停止机器运转的设定。在吸嘴中，是在发出警
告的吸嘴 数达到设定值时使机器停止运行。(输入范围是：0~吸嘴总数。吸嘴数为
0 时不进行错误检查。)在料站中，则是在发出警告的料站数达到设定值时使机器
停止运行。(输入范围是：0~料站总数。料站数为 0 时不进行 错误检查。)
6. 在条件错误率旁边的文本框中设定使机器停止运行的吸嘴、料站的错误率。(输入
范围是：0.00 和警告条件的错误率~100.00。错误率为 0.00 时，不进行错误检查。)
