CM402-M 20070925 - 第39页
Ref No. Remarks R 1 Q't y 1-H 本体部 Main Body ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit No . キット品 番 Kit Name キット名称 KXFX0452A00 Part N ame 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 HOLDER 4 1 N210058099AA BLOCK 4 2 KXFB…

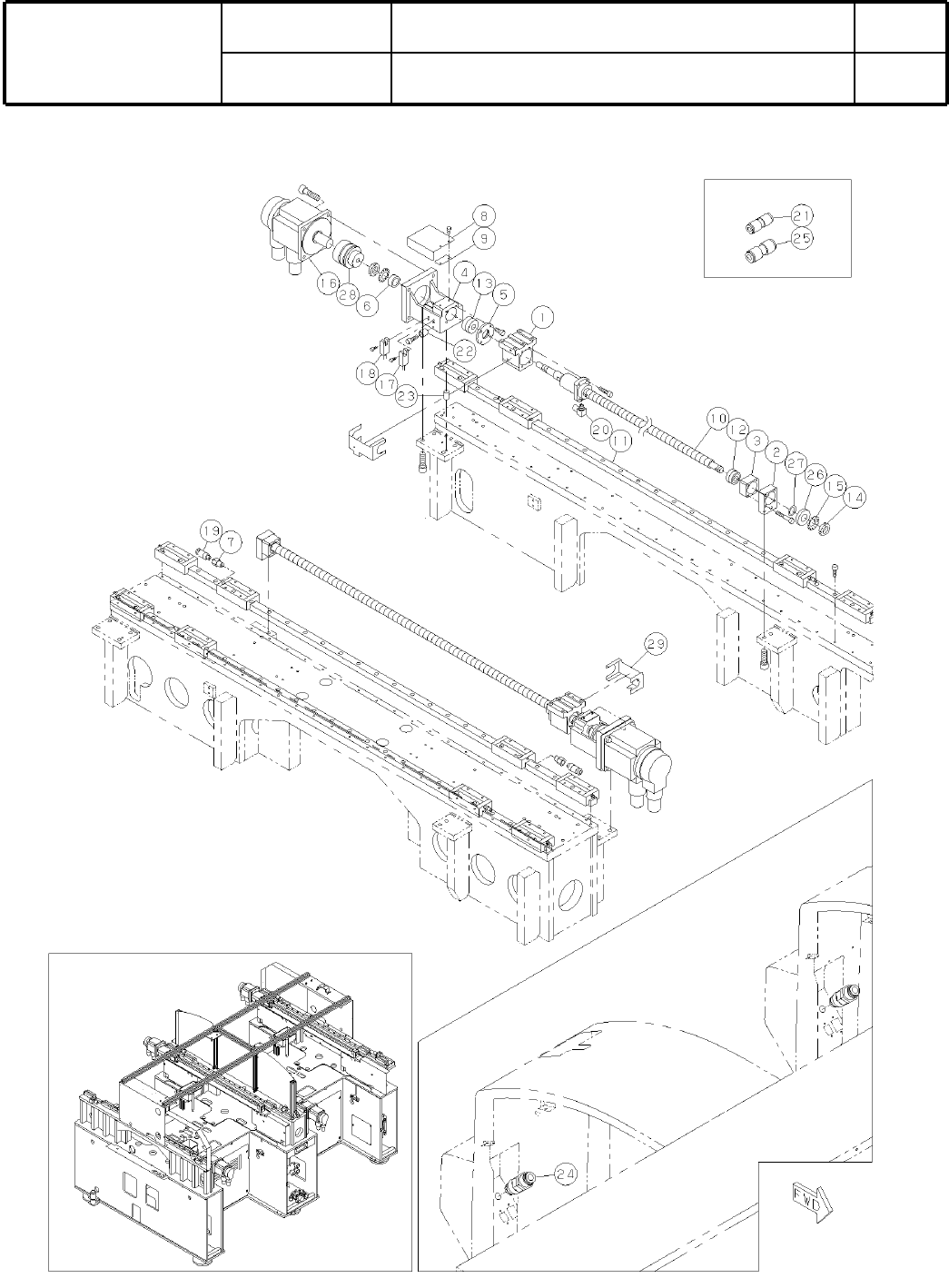

1-H
本体部
Main Body
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
KXFX0452A00
ｾｸｼｮﾝNo.

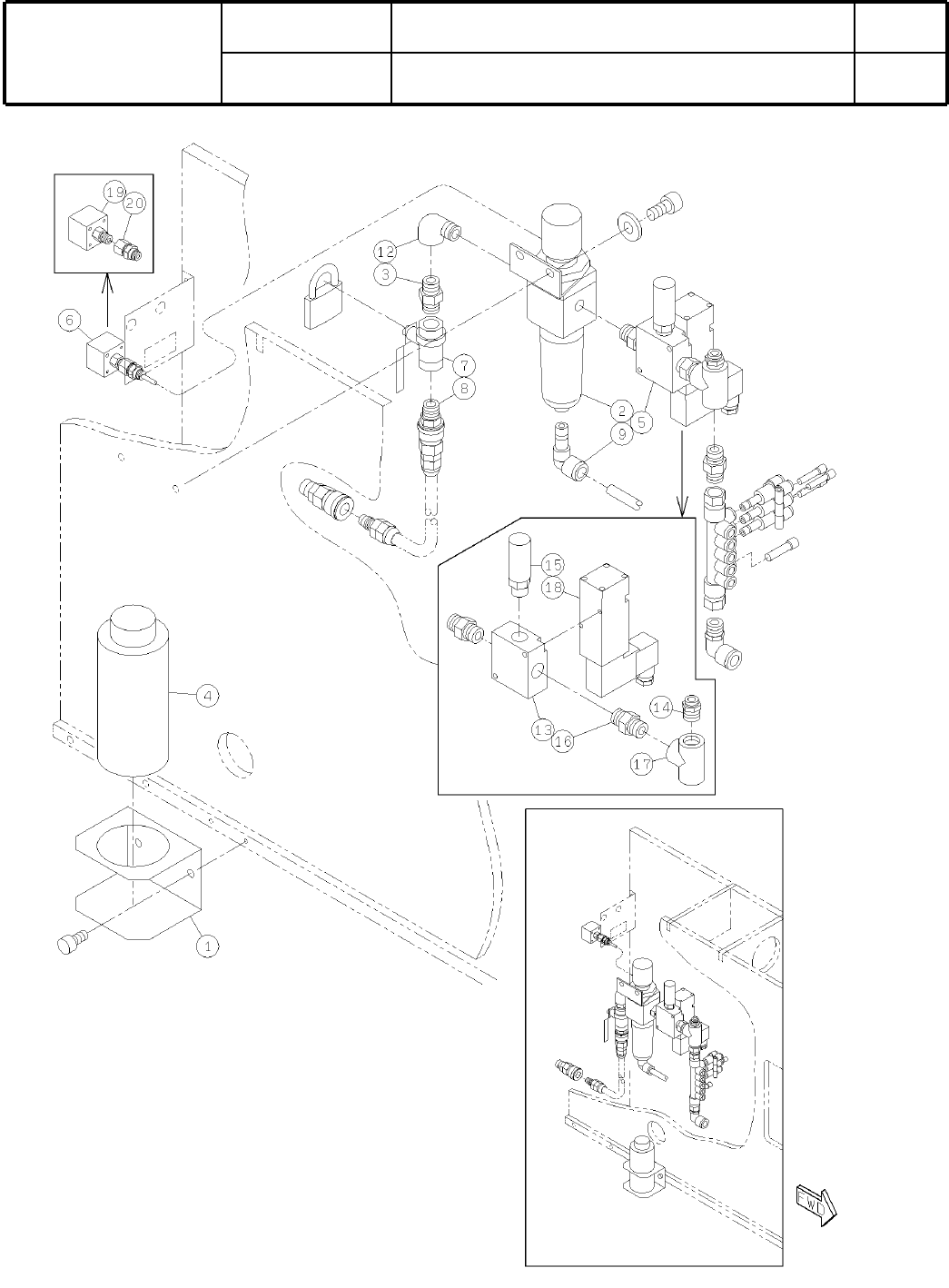

PARTS LAYOUT
Section No.
M15
Ref
No.
Remarks
R
1
Q't
y
1-H
本体部
Main Body
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
KXFX0452A00
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
HOLDER
4
1 N210058099AA
BLOCK
4
2 KXFB09VAA00
HOLDER
4
3 KXFB09VBA01
BRACKET
4
4 KXFB09VCA00
HOLDER
4
5 KXFB02GGA01
COLLAR
4
6 KXFB00T1A00
BUSHING
8
7 KXFB01GBA00
COVER
4
8 N210028680AA
SPACER
4
9 KXFB09WFA00
BALL-SCREW
4
10 N510015477AA W2010-289PSSX-C3Z30(5)
LINEAR-WAY
4
11 N510023677AA
SHS20LV2QZUC1S/2UC1S+1470LHS-II(B)(01943115G000)
BEARING
4
12 N510014709AA 7002UCDB/GNP5
BEARING
4
13 KXF0A1SAA00 7202T2DF/GNP5
BEARING-NUT
8
14 KXF00W4AA00 AN02
BEARING
8
15 KXF010WAA00 AW02
MOTOR
4
16 KXF0CWLAA00
S
HC-RFS103-S1(DDA)
PH-SENSOR
4
17 KXF0DKYAA00 PM-F44(DA 0DKYA)
PH-SENSOR
4
18 KXF0DKZAA00 PM-F44(DA 0DKZA)
JOINT
8
19 KXF029NAA00 KJS04-M5
JOINT
4
20 KXF02T9AA00 M-5HL-4
JOINT
4
21 KXF02AXAA00 KQH06-00
SPACER
4
22 N510013911AA CB-508E
PIN
4
23 KXF02YQAA00 MS6-10
JOINT
2
24 KXF0DUBAA00 KK3S-08E
JOINT
2
25 KXF08JGAA00 KQH08-00
WASHER
4
26 KXF0DX46A00 WSSB30-15-5
SHIM
4
27 KXF0DX47A00 CIMR15-21-0.5
COUPLING
4
28 KXF0E10UA00 SFC-050DA-12B-24B
COVER
4
29 N210088736AA
