CM402-M 20070925 - 第74页

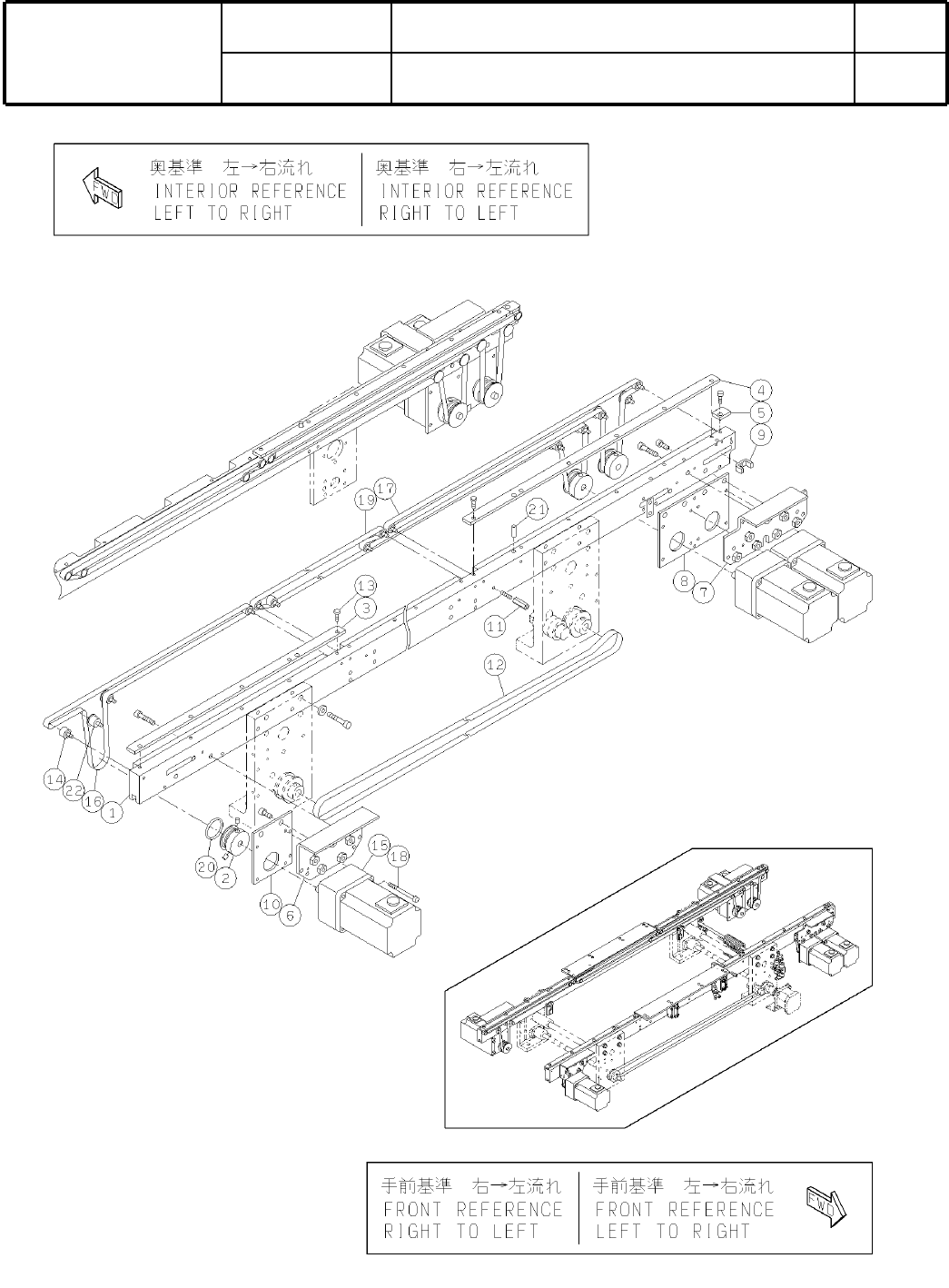

7-A 基 板 コンベアR Board Conveyor R パーツレイアウト Kit No. キット品 番 Kit Name キット名称 KXFX046BA00 ｾｸｼｮﾝNo. PARTS LAYOUT Section No. M51
Ref
No.
Remarks
R
1
Q't
y
6-F
基
板
コンベアL
Board Conveyor L
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
KXFX046AA00
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
NUT
1
1 N210020696AA
STOPPER
1
2 KXFB02N4A02
PLATE
1
3 KXFB0A3YB00
PLATE
1
4 N210022999AB
D-PIN
1
5 KXFB02NAA00
STOPPER
1
6 N210020697AA
BRACKET
3
10 N210038987AA
BRACKET
1
11 KXFB0A4EA00
BRACKET
2
12 KXFB0A4FA00
BRACKET
1
13 KXFB0A4GB00
BRACKET
1
14 KXFB02KWB00
NUT-PLATE
1
15 KXFB01JGA00
JOINT
1
17 KXF02BTAA00 KQL04-M5
CYLINDER
1
18 KXF0DZBAA00 CJPB15-DCG8017G-15(DDA)
SPEED-CONTROLLER
1
19 KXF00YSAA00 AS1211F-M5-04
SENSOR
4
20 KXF0DSTAA00 E3S-LS3N(DA 0DSTA)
PIN
1
21 KXF02Y8AA00 MS4-20
SPRING
1
22 KXF0CWKAA00 HP063-027-0.6
BOLT
1
23 KXF0ASEAA00 CBSS4-6
PIN
1
24 KXF0303AA00 MSTH6-30
SENSOR
1
25 KXF0DXDQA00 E3S-LS3N(DA KXF0DXDQA00)
CYLINDER
1
26 KXF0DWWEA00 CJ2B16-35S
M50
7-A
基
板
コンベアR
Board Conveyor R
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
KXFX046BA00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
M51
Ref
No.
Remarks
R
1
Q't
y
7-A
基
板
コンベアR
Board Conveyor R
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
KXFX046BA00
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
FRAME
1
1 N210023006AC
PULLEY
6
2 KXFB02QLB00
GUIDE
2
3 KXFB0A42B00
GUIDE
2
4 KXFB0A43B00
GUIDE
1
5 KXFB01J2A00
BRACKET
2
6 KXFB0A4AA00
BRACKET
2
7 KXFB02QQB01
PLATE
2
8 N210006519AA
NUT
6
9 KXFB02U4A00
PLATE
2
10 N210010735AA
SPACER
2
11 N510017053AA ASB-421E
T-BELT
1
12 KXF0CT4AA00 532-XL-037
BOLT
4
13 KXF0BNYAA00 CBSST4-12
PULLEY
16
14 N510010794AA MB054000
MOTOR
6
15 KXF0DWW9A00
S
K0354-F2M -2(DDA)
BELT
2
16 KXF0DKDAA00 XVT-952(DA 0DKDA)
BELT
2
17 KXF0E14SA00
A
XVT-952(DA KXF0E14SA00)
BOLT
24
18 N510017368AA
Hexagon socket head cap screw M4X45-10.9 A2J (Trivalent)
BELT
2
19 KXF0E3ZJA00
A
XVT-952(DA KXF0E3ZJA00)
RING
6
20 N210088855AA
PIN
2
21 KXF02YGAA00 MS5-15
CAM-FOLLOWER
12
22 N510002167AA U-AS5-49
M52
