CM402-M 20070925 - 第78页

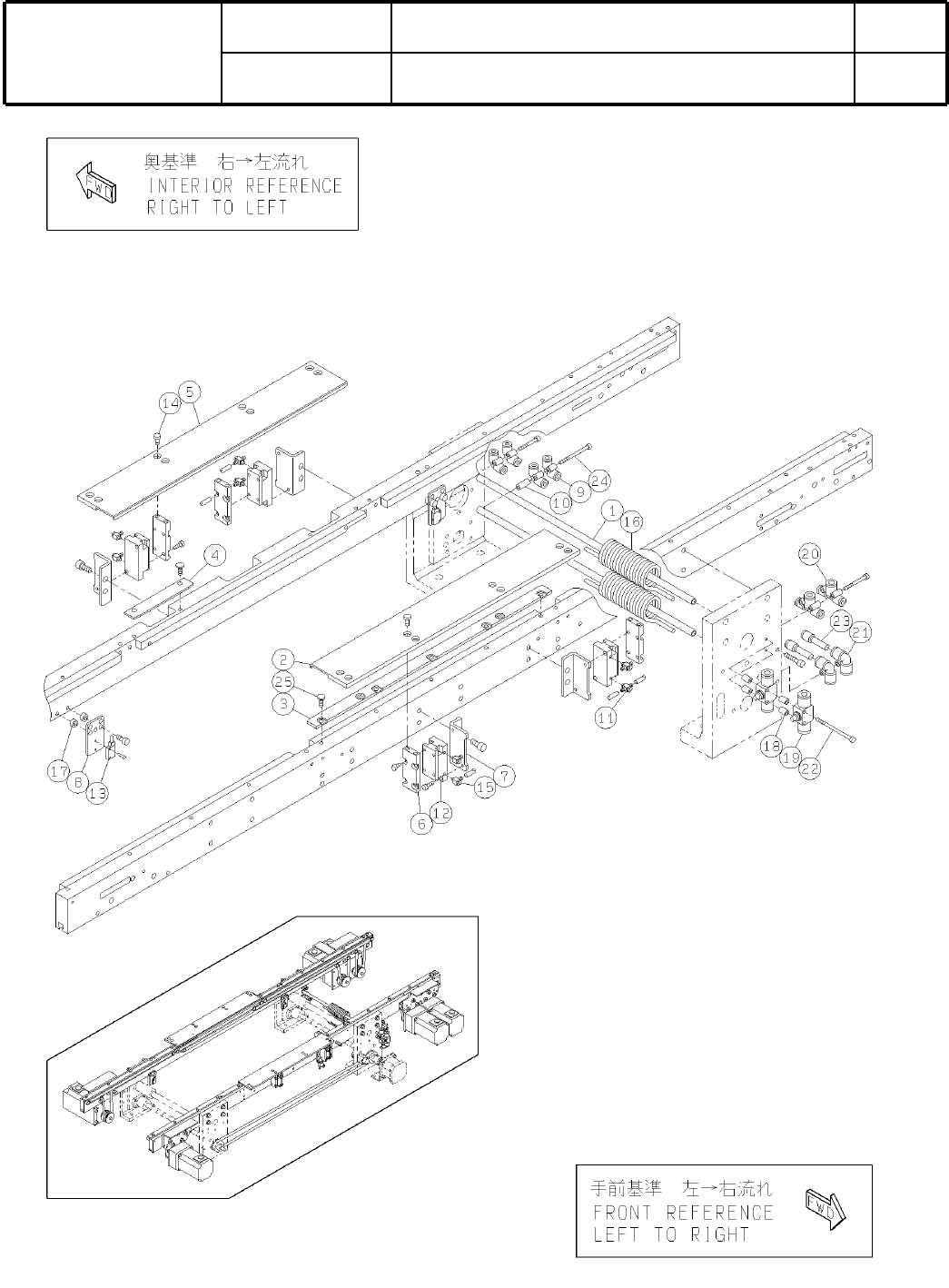

7-C 基 板 コンベアR Board Conveyor R パーツレイアウト Kit No. キット品 番 Kit Name キット名称 KXFX046BA00 ｾｸｼｮﾝNo. PARTS LAYOUT Section No.   M55 

100%1 / 294
Ref
No.
Remarks
R
1
Q't
y
7-B
基
板
コンベアR
Board Conveyor R
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
KXFX046BA00
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
FRAME
1
1 N210023007AB
GUIDE
1
2 KXFB01J3A00
BRACKET
1
3 KXFB0A49B00
BRACKET
1
5 KXFB0EMSA00
SPACER
1
6 N510017101AA CB-425E
BOLT
6
7 N510017536AA
Hexagon socket button head screw M4X8-10.9 A2J (Trivalent)
M54

7-C
基
板
コンベアR
Board Conveyor R
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
KXFX046BA00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
M55

Ref
No.
Remarks
R
1
Q't
y
7-C
基
板
コンベアR
Board Conveyor R
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
KXFX046BA00
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
SHAFT
2
1 KXFB0A3TB00
CLAMPER
1
2 N210063820AA
GUIDE
1
3 N210063821AA
GUIDE
1
4 KXFB0EMMA00
CLAMPER
1
5 N210063822AA
BLOCK
4
6 KXFB0EMPA00
BRACKET
4
7 KXFB03Y3A00
BRACKET
2
8 N210032462AA
JOINT
4
9 KXF08YBAA00 KJL04-00
SPACER
1
10 N510017093AA CB-315E
JOINT
4
11 KXF0DX7DA00 UTF4BU-M3
AIR-SLIDE
4
12 N510019323AA MXPJ6-5-X23A
SENSOR
1
13 KXF0DKVAA00 EX-13EA(DA 0DKVA)
BOLT
8
14 KXF0ATMAA00 CBS4-8
JOINT
4
15 KXF02SSAA00 M-3ALU-4
TUBE
1
16 KXF0E3ZHA00 TCU0425B-2-16-X6(DA KXF0E3ZHA00)
SPACER
4
17 N510017096AA CB-404E
SPACER
4
18 N510017090AA CB-309E
SPEED-CONTROLLER
2
19 KXF0E12EA00 AS1000F-06
JOINT
2
20 KXF09TJAA00 KJT04-06
JOINT
2
21 KXF0E1J6A00 KJL06-00
BOLT
2
22 N510017332AA
Hexagon socket head cap screw M3X50-10.9 A2J (Trivalent)
JOINT
2
23 KXF0E3QGA00 KJR04-06
BOLT
1
24 N510017329AA
Hexagon socket head cap screw M3X40-10.9 A2J (Trivalent)
BOLT
7
25 N510026171AA SEH0410
M56

