上海赫立电子 科技有限公司 在线型自动光 学检测仪 使用手册 第 13 页 共 64 页 3 点击“文件”菜单，选 择“新建”子菜单项 ； 4 在弹出 的“新建 程序 向导”对 话框内 ，按照 提示选 中“使用” CAD 数据 单选 按钮，点 击“下 一步”按钮继续 ；
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
12
页 共 64 页
X Y

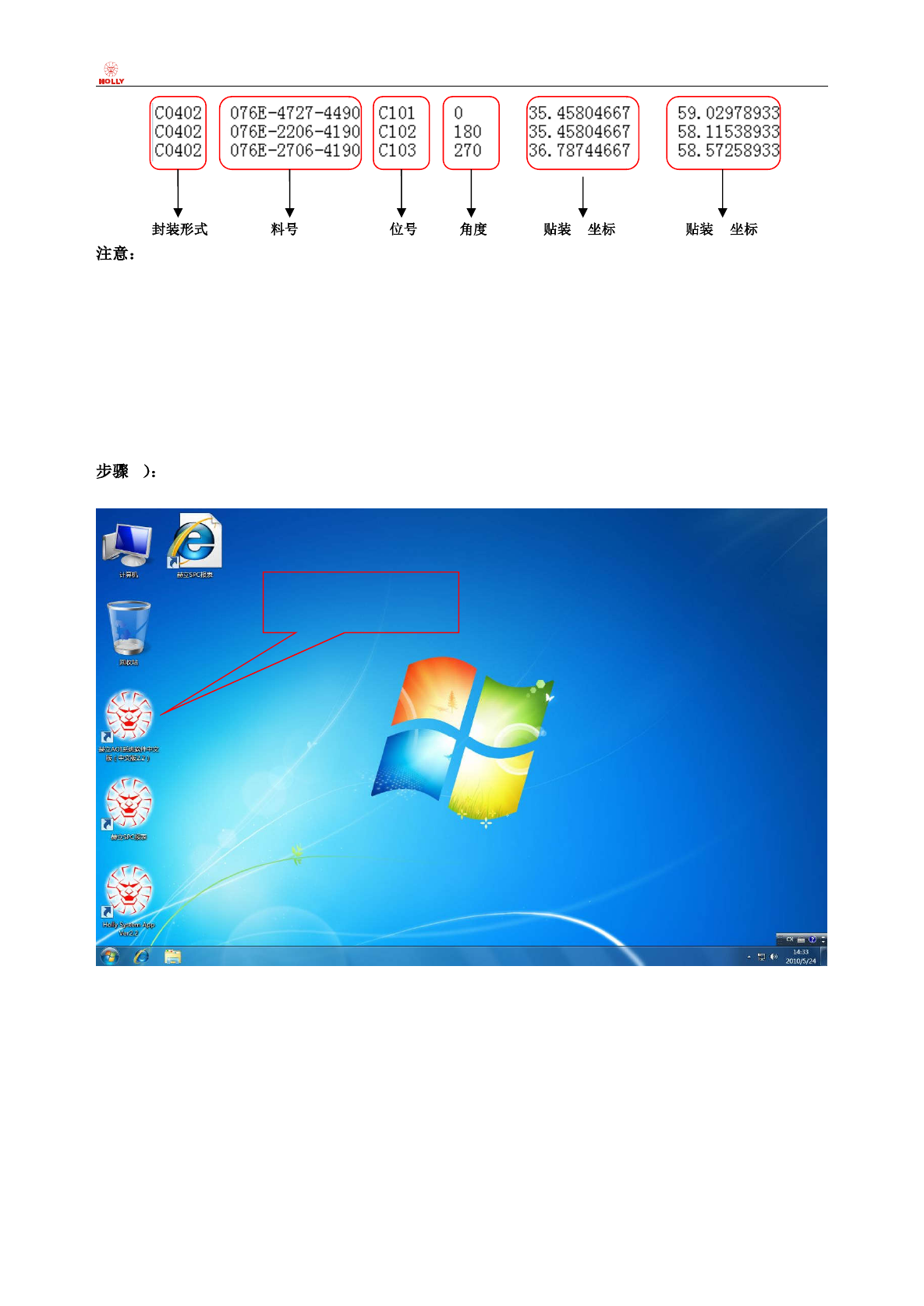

u CAD 文件中封装形式和料号信息，二者可选其一。（二者均包含的情况最为理想，检测程序制作
更快捷，检测程序结构更清晰。）
u CAD 文件中亦需包含 Fiducial Mark（光学定位基准点）的相关坐标数据信息，至少需包含一对
主 Mark 点的相关坐标数据信息，以保证 CAD 数据的完整性。（如子 Mark 的相关坐标数据信息
也包含在内，则更为理想，检测程序制作更精准。）
u CAD 文件中不能包含\、/、*、<、>、|、%、=、$、&、@、,、;、:、"、!、?等特殊字符。（如遇
上述字符，请先行完成字符替换。）
2 将获得的数据整理好，存放在指定位置，双击主控电脑桌面快捷方式中的“HOLLY AOI 中文
版/ 英文版”图标，如图中红框所示；

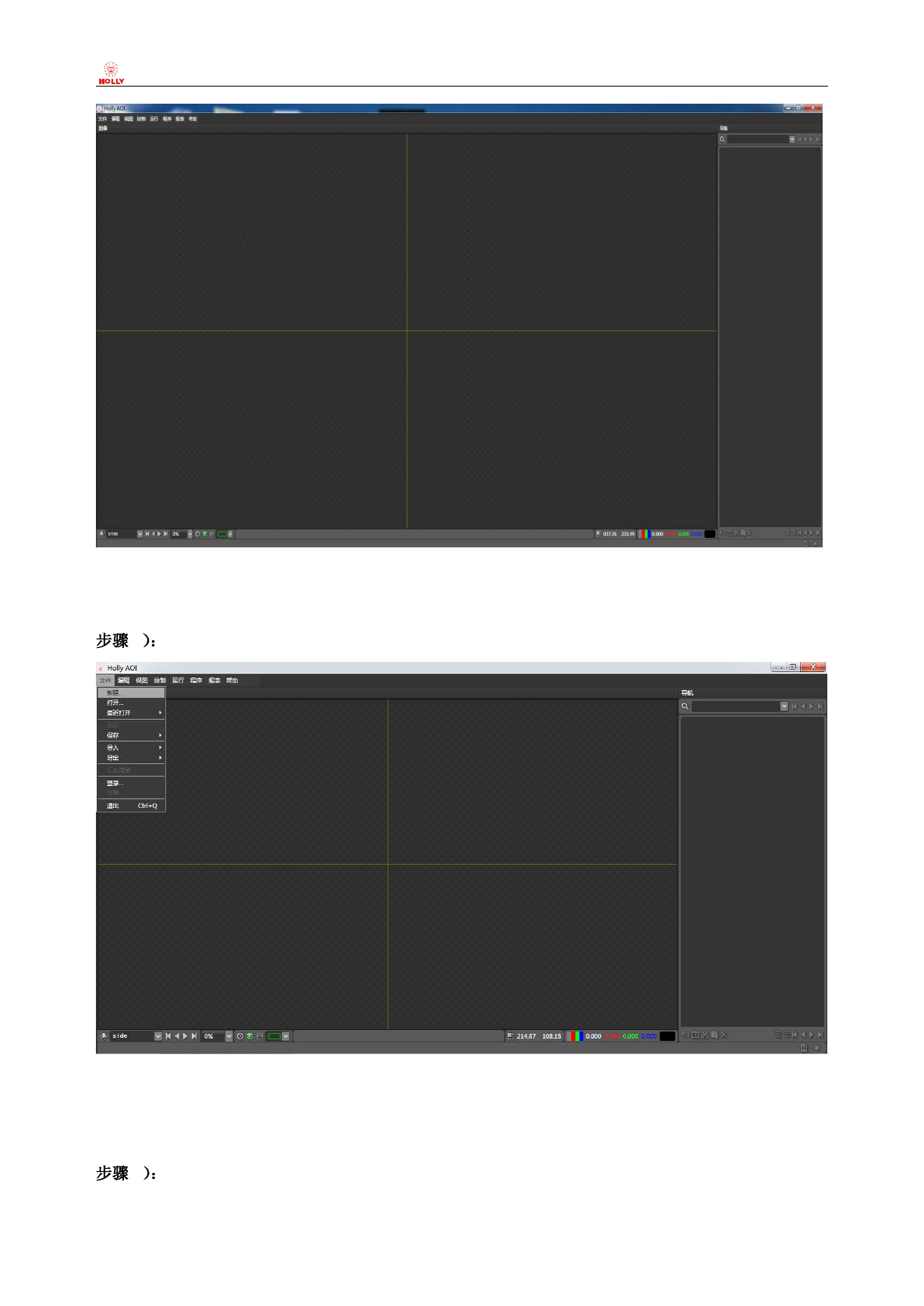

打开“赫立 AOI 系统软件”，如下图所示：
Holly AOI 系统软件登录
快捷方式
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
13
页 共 64 页
3 点击“文件”菜单，选择“新建”子菜单项；
4 在弹出的“新建程序向导”对话框内，按照提示选中“使用”CAD 数据单选按钮，点击“下
一步”按钮继续；
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
14
页 共 64 页
屏幕出现“打开文件”对话框，找到 CAD 文件存放路径，选中需要导入的 CAD 文件，点击“打开”
按钮继续，
“赫立 AOI 系统软件”返回至“新建程序向导”界面（可预览显示当前 CAD 文件内的相关元件数
据信息），点击“下一步”键继续，
