上海赫立电子 科技有限公司 在线型自动光 学检测仪 使用手册 第 14 页 共 64 页 屏幕出现 “打开文 件” 对 话框， 找到 CAD 文件存 放路径， 选中需要导 入的 CAD 文件， 点击 “打开” 按钮继续 ， “赫立 AO I 系统软 件”返回至 “新建程序 向导”界 面（可预览 显示当前 CAD 文件内的 相关元件 数 据信息） ，点击“下一 步”键继续，
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
13
页 共 64 页
3 点击“文件”菜单，选择“新建”子菜单项；
4 在弹出的“新建程序向导”对话框内，按照提示选中“使用”CAD 数据单选按钮，点击“下
一步”按钮继续；
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
14
页 共 64 页

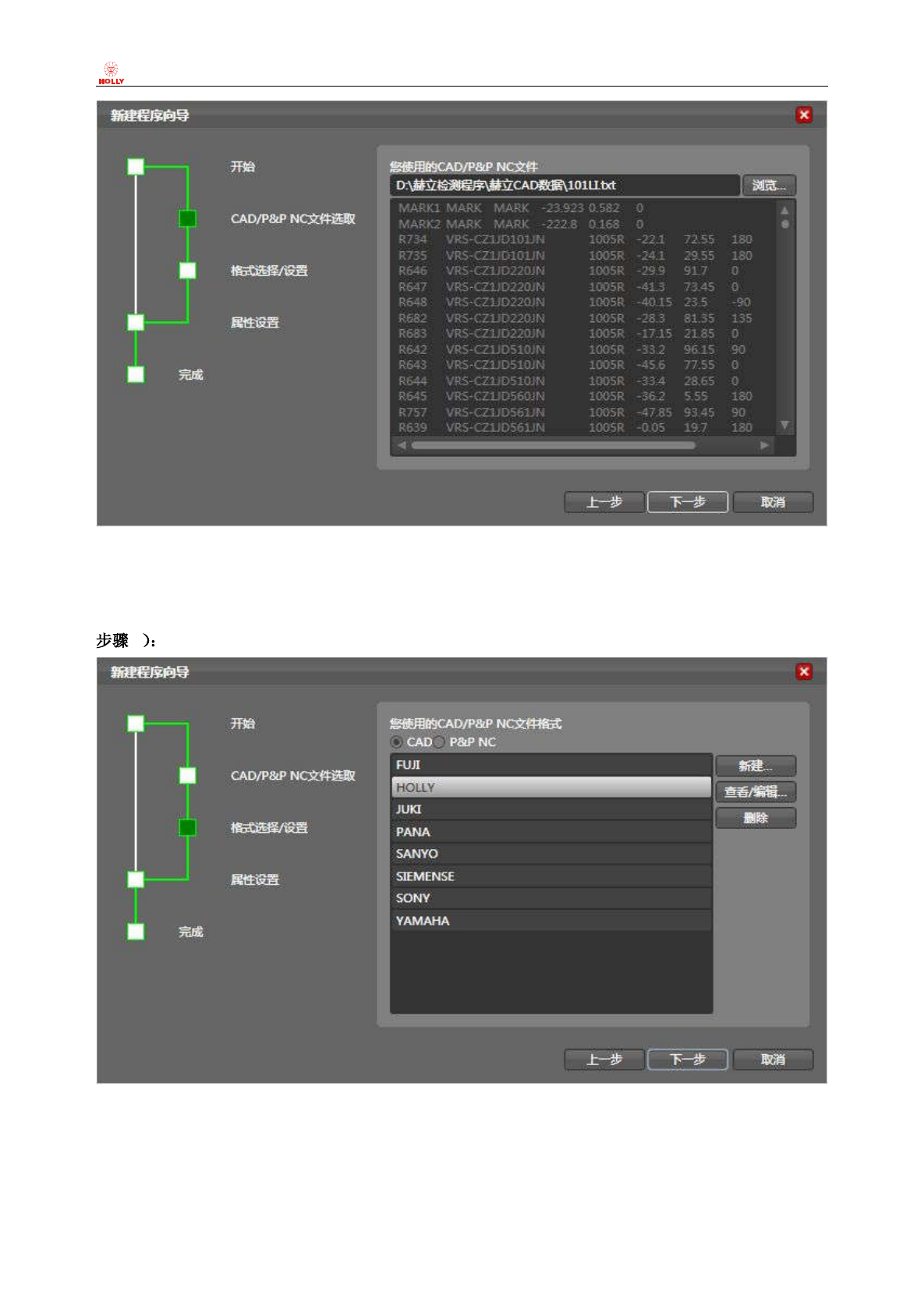

屏幕出现“打开文件”对话框，找到 CAD 文件存放路径，选中需要导入的 CAD 文件，点击“打开”
按钮继续，
“赫立 AOI 系统软件”返回至“新建程序向导”界面（可预览显示当前 CAD 文件内的相关元件数
据信息），点击“下一步”键继续，
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
15
页 共 64 页
5 选择 CAD 或者 P&P N/C 文件格式，如果列表中没有合适的格式，请点击“新建”按钮；
弹出“格式设置”对话框，逐步对“常规设置”、“分隔方式设置”、以及“分隔符”进行编辑设置；
设置完成后 CAD 文件数据会自动分列，CAD 文件每列有效数据的顶部会自动出现下拉列表，可对应选
择封装形式、料号、位号、横坐标 X、纵坐标 Y、角度、（贴片机、贴片头、吸嘴、供料器）等作为各列
的列名称，完成设置后点击“确定”按钮，
