上海赫立电子 科技有限公司 在线型自动光 学检测仪 使用手册 第 16 页 共 64 页 6 屏幕返回到 “新 建程序向 导” 对 话框， 点击 “下 一步” ， 对所测 PCB 的属性 （长 度、 宽度及板 厚尺寸）进行 设置，完成设置 后点击“下一步”按钮 ；
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
15
页 共 64 页
5 选择 CAD 或者 P&P N/C 文件格式，如果列表中没有合适的格式，请点击“新建”按钮；

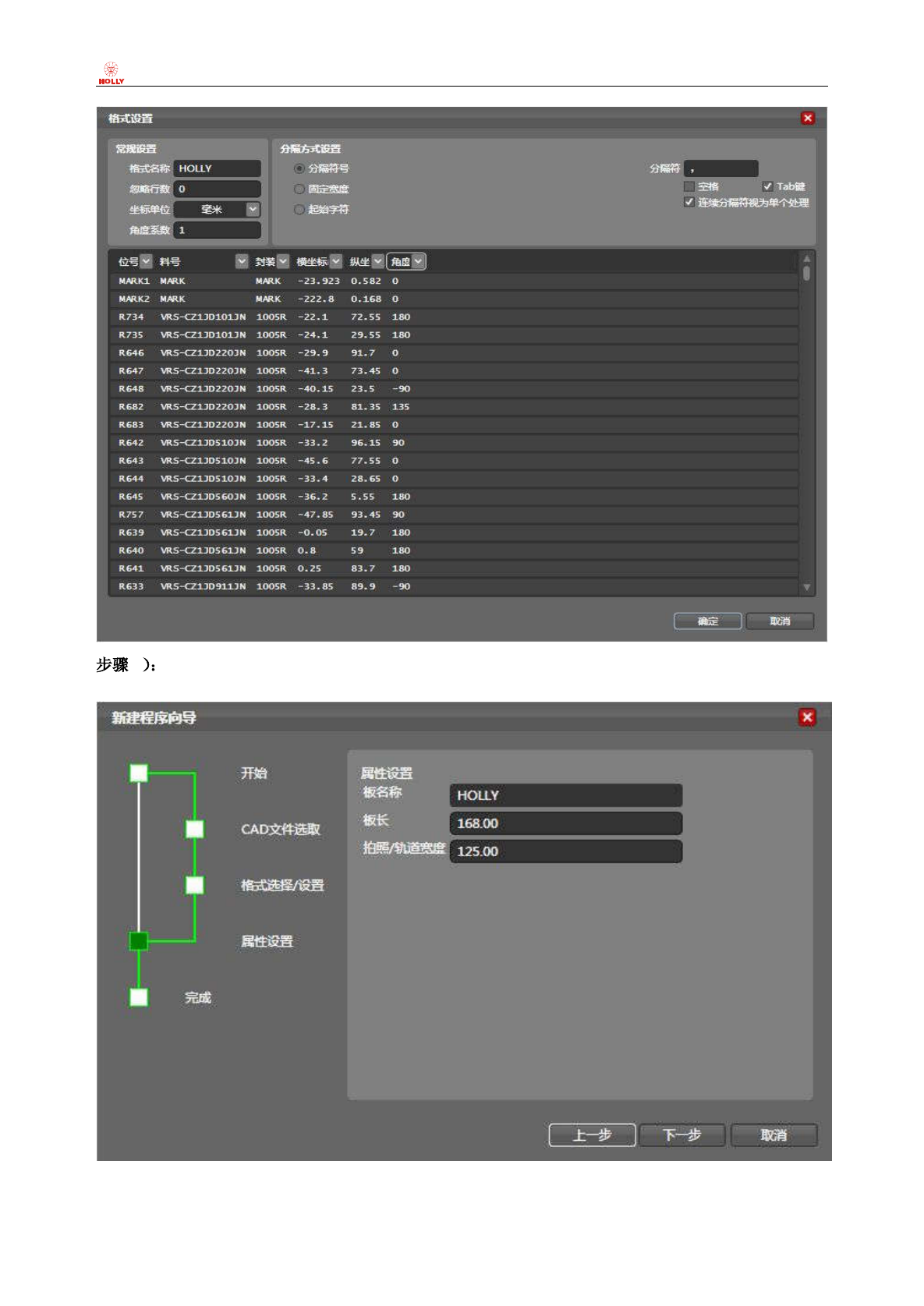

弹出“格式设置”对话框，逐步对“常规设置”、“分隔方式设置”、以及“分隔符”进行编辑设置；
设置完成后 CAD 文件数据会自动分列，CAD 文件每列有效数据的顶部会自动出现下拉列表，可对应选
择封装形式、料号、位号、横坐标 X、纵坐标 Y、角度、（贴片机、贴片头、吸嘴、供料器）等作为各列
的列名称，完成设置后点击“确定”按钮，
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
16
页 共 64 页
6 屏幕返回到“新建程序向导”对话框，点击“下一步”，对所测 PCB 的属性（长度、宽度及板
厚尺寸）进行设置，完成设置后点击“下一步”按钮；
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
17
页 共 64 页
恭喜！您已完成 CAD 数据的导入。屏幕出现进一步的操作步骤提示，点击“完成”按钮；
屏幕出现如下图所示的 CAD 总体布局图（绿色矩形框显示）及元件目录树，并且系统会自动出现
“调整轨道宽度确认”对话框，点击“确定”则系统会按照先前设定的“拍照/轨道宽度”数值自动执行
调整轨道宽度动作，点击“取消”则不进行调整轨道宽度动作。
