上海赫立电子 科技有限公司 在线型自动光 学检测仪 使用手册 第 18 页 共 64 页 2-2. CAD 本小节描述图像 采集方法及 CAD 布局的调 整步聚。 2-2-1. 1 如果 轨道宽 度 已按 上一章 节的方 法自动 调整 至目标宽 度了 ，则 只需将 电路 板放置 在 AO I 轨道 入口处 （确保入口传 感器可感应 到） ， 然 后鼠标左键单 击击 “ 控制 ” 菜 单项下的 “ 进 板 ” 动作， 此时 设备本体内 的…
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
17
页 共 64 页

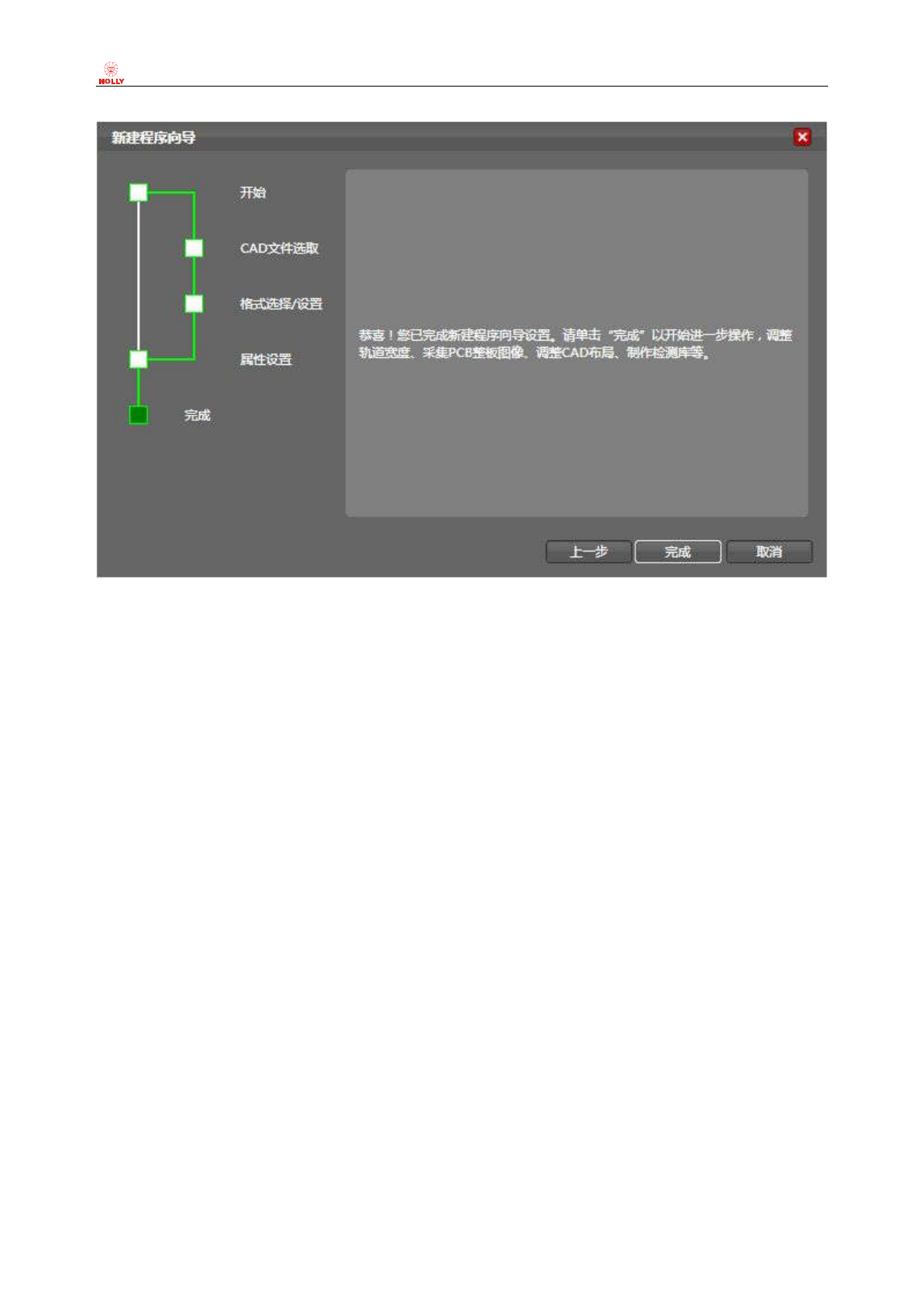

恭喜！您已完成 CAD 数据的导入。屏幕出现进一步的操作步骤提示，点击“完成”按钮；
屏幕出现如下图所示的 CAD 总体布局图（绿色矩形框显示）及元件目录树，并且系统会自动出现
“调整轨道宽度确认”对话框，点击“确定”则系统会按照先前设定的“拍照/轨道宽度”数值自动执行
调整轨道宽度动作，点击“取消”则不进行调整轨道宽度动作。
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
18
页 共 64 页
2-2. CAD
本小节描述图像采集方法及 CAD 布局的调整步聚。
2-2-1.
1 如果轨道宽度已按上一章节的方法自动调整至目标宽度了，则只需将电路板放置在 AOI 轨道
入口处（确保入口传感器可感应到），然后鼠标左键单击击“控制”菜单项下的“进板”动作，此时
设备本体内的“停板器”气缸则会自动升起，并且两根轨道上的传送皮带由各自的步进电机转动
并传送至停板位置后，“夹板器”气缸则会自动升起并且将受检电路板可靠夹装；
如果上一章节轨道宽度未调整至目标宽度，则需要鼠标左键单击“控制”菜单项下的“调整轨道宽
度”动作，按照界面上的信息提示将轨道宽度自动调整至合适的宽度。
2 放置好待测 PCB 后，点击赫立 AOI 系统软件“控制”菜单下的“采集图像”选项；
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
19
页 共 64 页
3 赫立 AOI 自动获取待测 PCB 整板图像，建议居中放置（点击界面左下方的“居中”功能按钮）
如下图所示；
图像居中显示按钮
