上海赫立电子 科技有限公司 在线型自动光 学检测仪 使用手册 第 19 页 共 64 页 3 赫立 AOI 自动获 取待测 PC B 整板图 像， 建议居中放 置 （点 击界面左下方的 “居中” 功能按钮） 如下图所 示 ； 图像居中 显示按钮
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
18
页 共 64 页
2-2. CAD
本小节描述图像采集方法及 CAD 布局的调整步聚。
2-2-1.

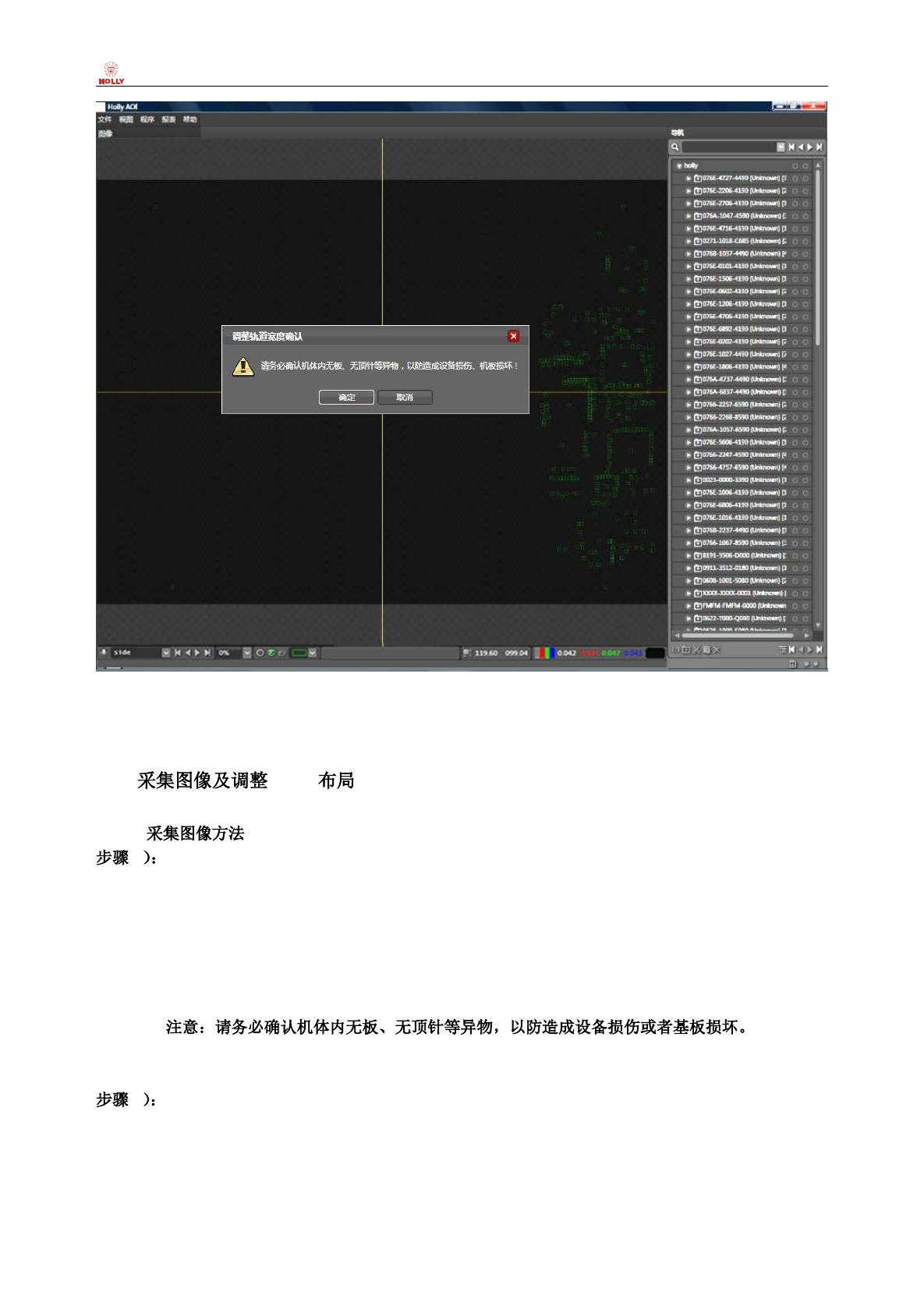

1 如果轨道宽度已按上一章节的方法自动调整至目标宽度了，则只需将电路板放置在 AOI 轨道
入口处（确保入口传感器可感应到），然后鼠标左键单击击“控制”菜单项下的“进板”动作，此时
设备本体内的“停板器”气缸则会自动升起，并且两根轨道上的传送皮带由各自的步进电机转动
并传送至停板位置后，“夹板器”气缸则会自动升起并且将受检电路板可靠夹装；
如果上一章节轨道宽度未调整至目标宽度，则需要鼠标左键单击“控制”菜单项下的“调整轨道宽
度”动作，按照界面上的信息提示将轨道宽度自动调整至合适的宽度。

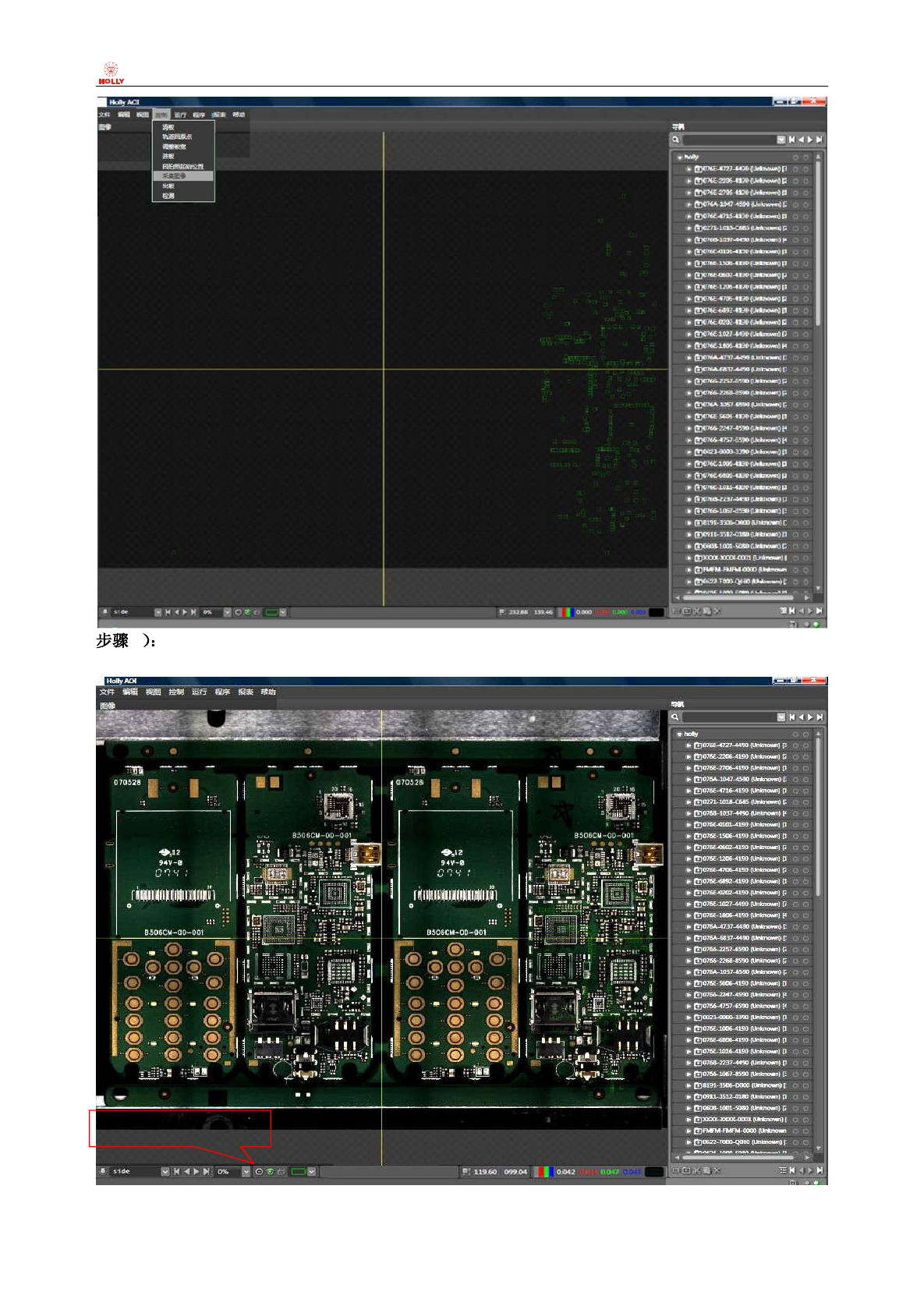

2 放置好待测 PCB 后，点击赫立 AOI 系统软件“控制”菜单下的“采集图像”选项；
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
19
页 共 64 页
3 赫立 AOI 自动获取待测 PCB 整板图像，建议居中放置（点击界面左下方的“居中”功能按钮）
如下图所示；
图像居中显示按钮
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
20
页 共 64 页
2-2-2. CAD
获取 PCB 整板图像后，可同时看到两个图层：
1). 底部图层：PCB 整板图像上所有元件实物总体布局图 （PCB 真彩色照片）；
2). 顶部图层：CAD 所有元件框布局图（绿色矩形框图），如下图所示：
PCB 整板图像的获取，为 CAD 布局调整提供了极大的便利性和可操作性。现在需要将 CAD 元件框整
体布局图像与相对应的元件实物图像进行全局匹配。

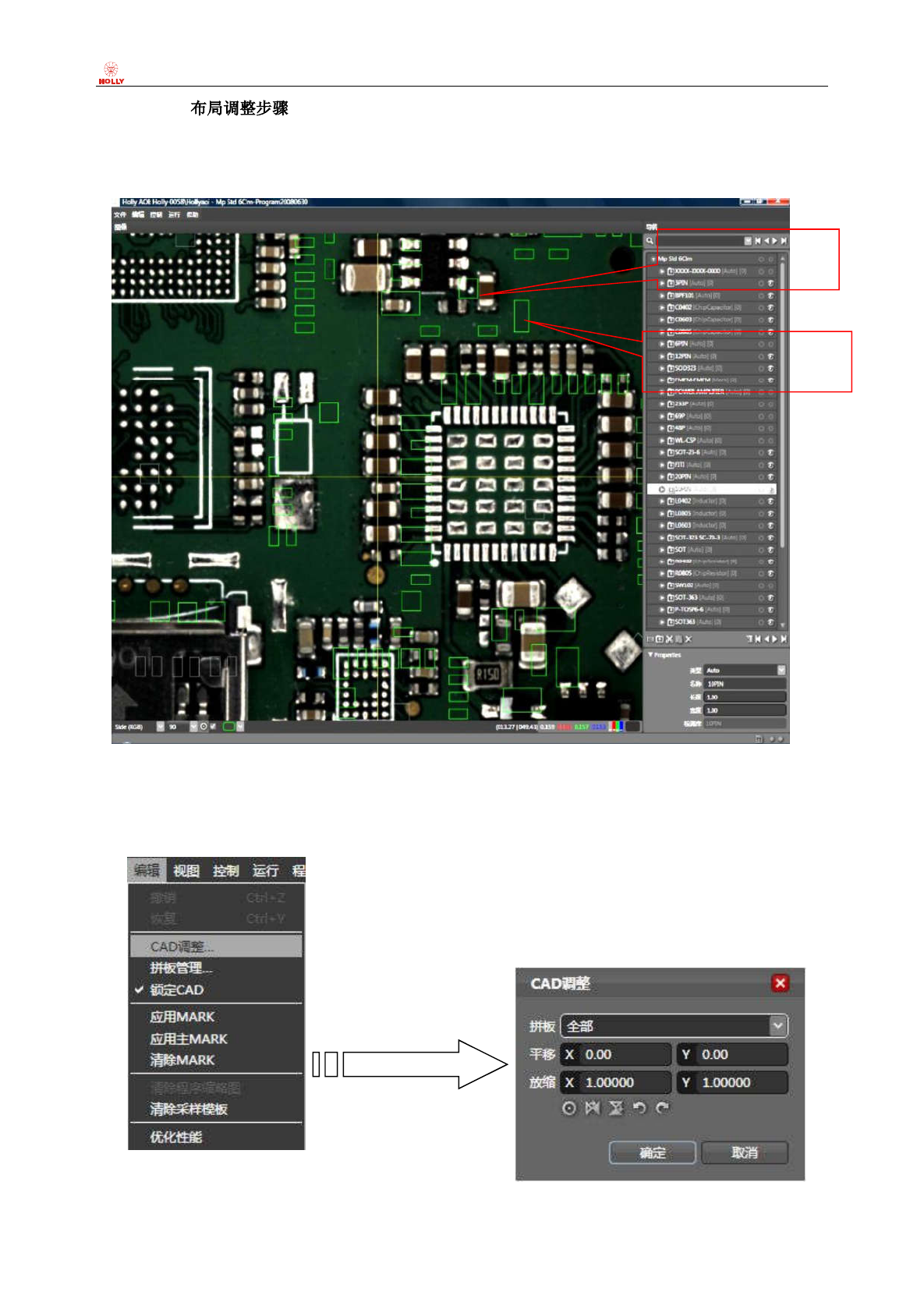

点击“赫立 AOI 系统软件”菜单项“编辑”下的“调整”功能选项，弹出“CAD 布局调整对话框”，该
对话框可实现以“实时响应方式”进行 CAD 总体布局调整，无需反复摸索和尝试。如下图所示
首先详细讲述一下“CAD 调整”对话框内各按钮之功能:
a.“拼板” 此项用于检测程序内的所有拼板及子拼板列表，有下拉箭头，全部-代表所有子拼板；1-代
顶部图层：CAD 元件框布
局图－绿色矩形框图
底部图层：元件实物图
像－PCB 真彩色照片
