上海赫立电子 科技有限公司 在线型自动光 学检测仪 使用手册 第 20 页 共 64 页 2-2-2. CAD 获取 PCB 整板 图像后， 可同时看到两个图层 ： 1). 底部 图层： PCB 整板图像 上所有元件实物总体 布局图 （ PCB 真彩色照 片） ； 2). 顶部 图层： CAD 所有 元件框布局 图（绿色矩形框 图） ，如下图所示： PCB 整板 图 像的获 取，为 CAD 布局 调 整提供 了极大 的便 利性 和可操 …
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
19
页 共 64 页
3 赫立 AOI 自动获取待测 PCB 整板图像，建议居中放置（点击界面左下方的“居中”功能按钮）
如下图所示；
图像居中显示按钮
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
20
页 共 64 页
2-2-2. CAD
获取 PCB 整板图像后，可同时看到两个图层：
1). 底部图层：PCB 整板图像上所有元件实物总体布局图 （PCB 真彩色照片）；
2). 顶部图层：CAD 所有元件框布局图（绿色矩形框图），如下图所示：
PCB 整板图像的获取，为 CAD 布局调整提供了极大的便利性和可操作性。现在需要将 CAD 元件框整
体布局图像与相对应的元件实物图像进行全局匹配。
点击“赫立 AOI 系统软件”菜单项“编辑”下的“调整”功能选项，弹出“CAD 布局调整对话框”，该
对话框可实现以“实时响应方式”进行 CAD 总体布局调整，无需反复摸索和尝试。如下图所示
首先详细讲述一下“CAD 调整”对话框内各按钮之功能:
a.“拼板” 此项用于检测程序内的所有拼板及子拼板列表，有下拉箭头，全部-代表所有子拼板；1-代
顶部图层：CAD 元件框布
局图－绿色矩形框图
底部图层：元件实物图
像－PCB 真彩色照片
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
21
页 共 64 页

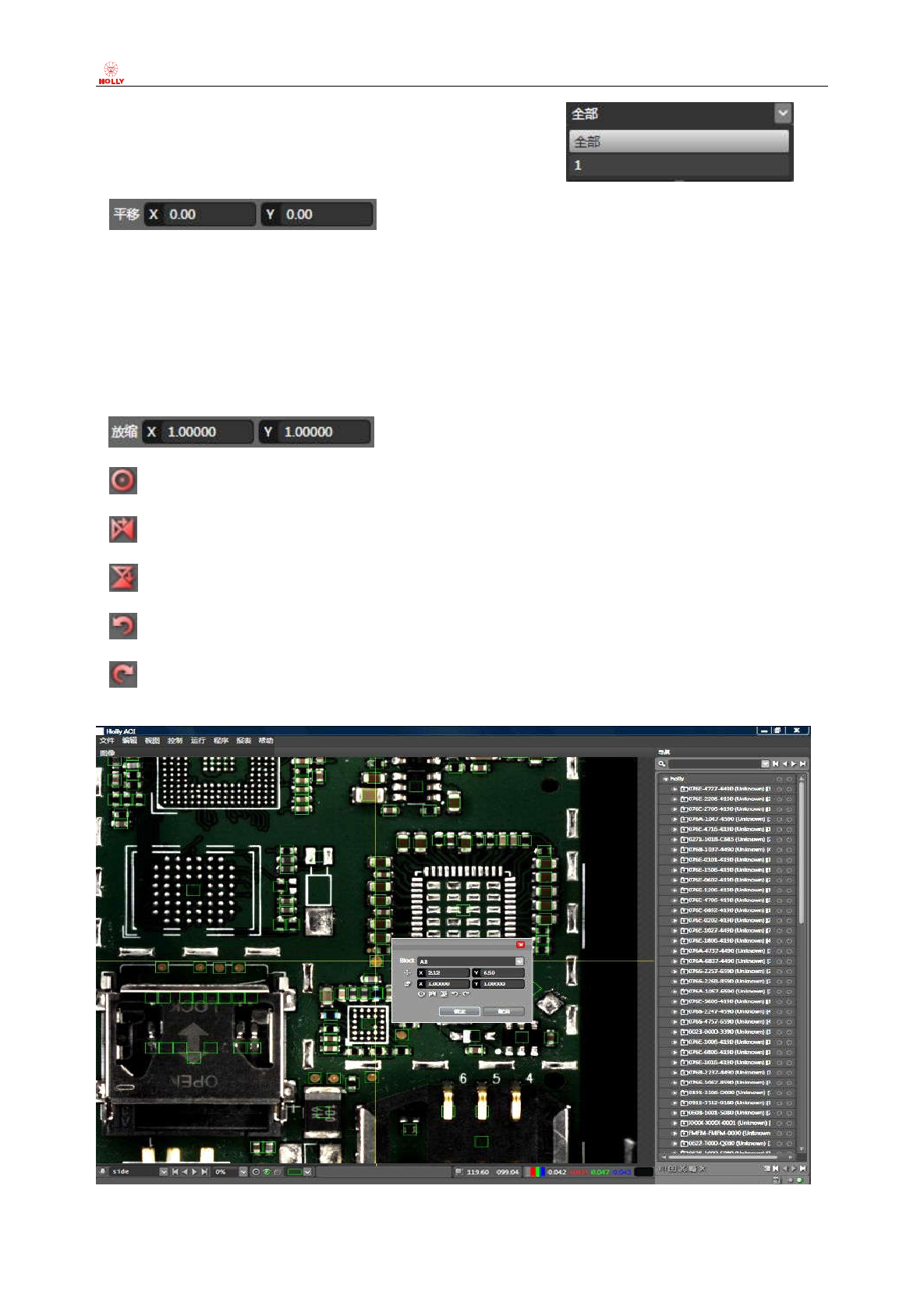

表第一块拼板板，2-代表第二块拼板板，依次类推，如右图所示：
b. 此项用于移动所有拼板或者选定之拼板内所有元件窗口的 X、
Y 方向的数值，可同时支持鼠标拖动及键盘输入两种模式。
X 文本输入框实现 CAD 元件框－绿色矩形窗口的整体水平方向偏移：整体往左偏移时，数值为负；整
体往右偏移时数值为正。
Y 文本输入框实现 CAD 元件框－绿色矩形窗口的整体垂直方向偏移：整体往下偏移时，数值为负；整
体往上偏移时数值为正。
“实时响应方式”进行 CAD 总体布局调整，不需要反复退出和调用 CAD 调整对话框，可更快、更准、
更方便地进行 CAD 总体布局调整。
c. 此项用于缩放 CAD 整体布局。（注意：请不要随意更改。）
d. 此项用于 CAD 整体布局居中显示。
e. 此项用于 CAD 整体布局 X 方向镜像处理。
f . 此项用于 CAD 整体布局 Y 方向镜像处理。
g. 此项用于 CAD 整体布局逆时针旋转处理。每点击一次逆时针旋转 90 度。
h. 此项用于 CAD 整体布局顺时针旋转处理。每点击一次顺时针旋转 90 度。
利用上述功能按钮，可将 CAD 元件框整体布局图像与相对应的元件实物图像进行全局叠合，如下图：
仔细调整，直至两个图层完全准确叠合后，点击确定按钮，完成 CAD 布局调整。
