上海赫立电子 科技有限公司 在线型自动光 学检测仪 使用手册 第 31 页 共 64 页 2-5. CAD/NC 本章节主 要 讲述 没有 CAD/NC 数据 时的检测程序 制作方法和步骤， 1 点击 “赫立 AO I 系统 软件” “ 文件”主菜单， 选择“新建”子菜 单项； 2 在弹出 的 “新建程 序向导” 对话框内 ， 按照提 示选中 “不使用” CAD 数据单 选按钮， 点击 “下 一步”按钮继续 ；
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
30
页 共 64 页
测库，可缩短检测程序的制作时间。实际使用过程中，通过检测库的后期不断积累，可逐步缩短后续检
测程序制作的时间。
鼠标左键双击“赫立 AOI 系统软件”右侧元件目录树内需要匹配选择/检测库的元件所在目录（例
如，1005R 目录），“赫立 AOI 系统软件”将切换成检测库编辑界面，在“检测窗口树”板块点击右侧的
“检测库新建/选择/链接”按钮 ，在随即出现的检测库列表内，鼠标左键双击目标检测库，则完成了
元件检测库的选择和链接，检测窗口列表内自动罗列该检测库所包含的所有检测窗口。
通过鼠标左键单击 按钮，可将元件目录（料号/封装形式）与当前检测库进行脱离链接。
2-3-10.
“赫立 AOI 系统软件” 配备了图形化操作工具，以辅
助用户进行快速程序制作，以及快速进行元件批量操作。在
“导航”模式以及“检测库设计器”模式下，用户都可以通
过鼠标 “框选”一片区域（按住鼠标右键，拖划一片区
域后松开鼠标，即可实现框选），以实现检测库缩略图的获
取和存储，以及批量操作选中区域内的元件（设置拼板、启
用元件、禁用元件、删除元件、标示、清除标示等）。 同
样，也可以通过在“导航”板块，展开右侧元件目录树后，
鼠标多选元件以实现元件批量操作的目的。
2-3-11.
首先，“启动自动运行模式”（具体方法参看第三章. 电路板检测操作方法），在“缺陷警报信息确认
对话框”内点击下方的“模板采样”按钮，可将一块合格的 PCB 板图像自动存储为标准模板图像，按
照此方法采集一定数量的标准模板图像后（注意：切记不能将有异物或板材瑕疵的 PCB 基板图像存储
为标准模板），即可开始启用全板匹配功能（请鼠标单击自动运行界面“文件”主菜单项下的“选项”
子菜单内并勾选全板匹配“启用”复选框），即可开始全板匹配以辅助检测任意位置的多件和锡珠等。
2-4.
有些情况下，一块 PCB 上会包含多块拼板。在这种情况下，可通过鼠标左键单击“赫立 AOI 系统
软件”“编辑”主菜单项下的“拼板管理”子菜单项，在弹出的“拼板管理”对话框中输入行数和列数，
以及相应的行列间隔数值。
注意：水平方向为列，向左复制拼板则列间隔数值为正数，向
右复制拼板则列间隔数值为负数；垂直方向为行，向上复制拼板则
行间隔数值为正数，向下复制拼板则行间隔数值为负数。
如右图所示：
当完成上述所有工作后，检测程序已基本制作完毕。需要拿一些待测 PCB 通过检测来调整
检测库的兼容性及稳定性，即根据实际情况对相关检测算法的参数进行合理的设定和调试，直至检测程
序的缺陷检出率和误报率达到了期望的平衡点时，整个检测程序才算真正完成了。
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
31
页 共 64 页

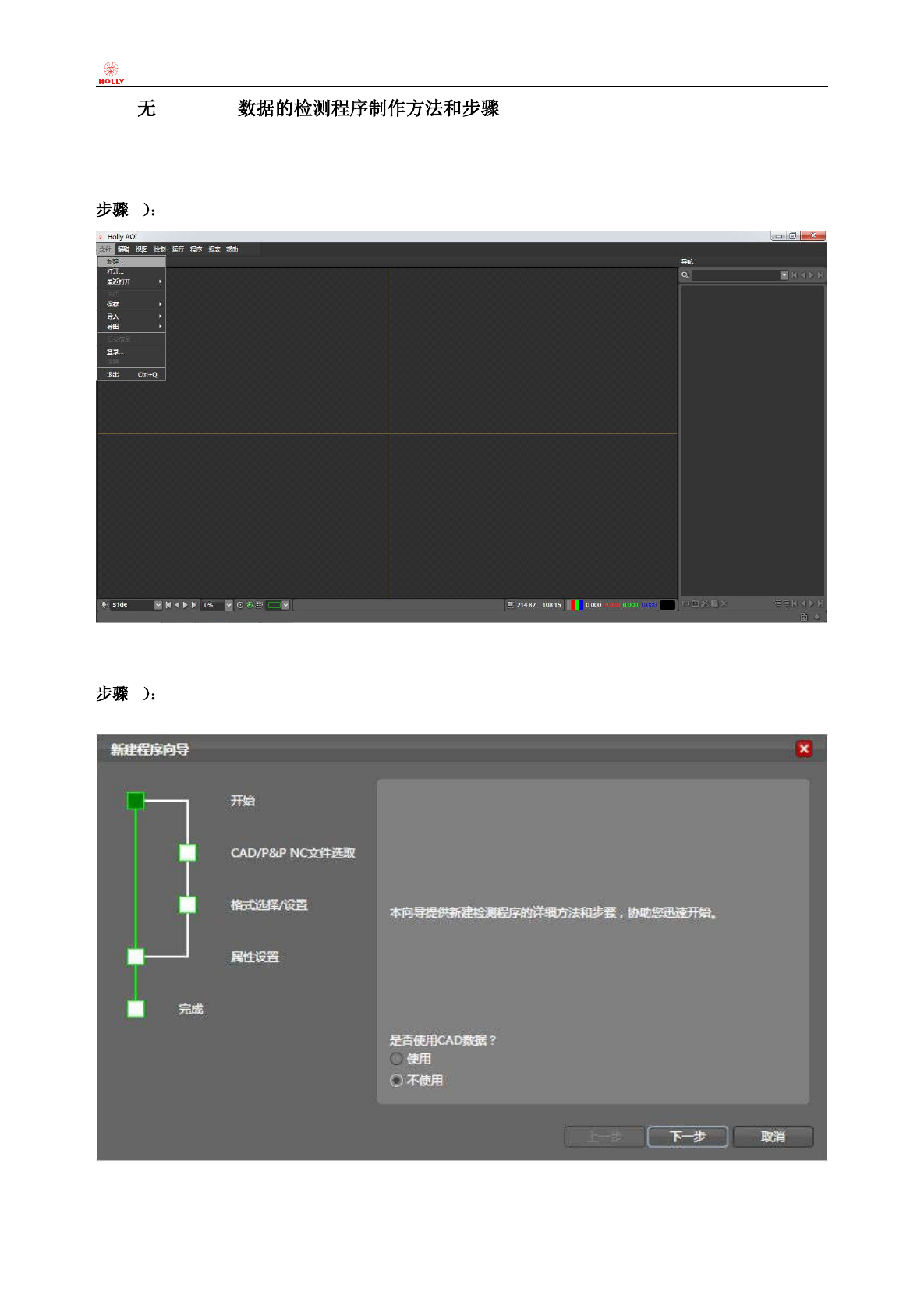

2-5. CAD/NC
本章节主要讲述没有 CAD/NC 数据时的检测程序制作方法和步骤，
1 点击“赫立 AOI 系统软件”“文件”主菜单，选择“新建”子菜单项；
2 在弹出的“新建程序向导”对话框内，按照提示选中“不使用”CAD 数据单选按钮，点击“下
一步”按钮继续；
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
32
页 共 64 页

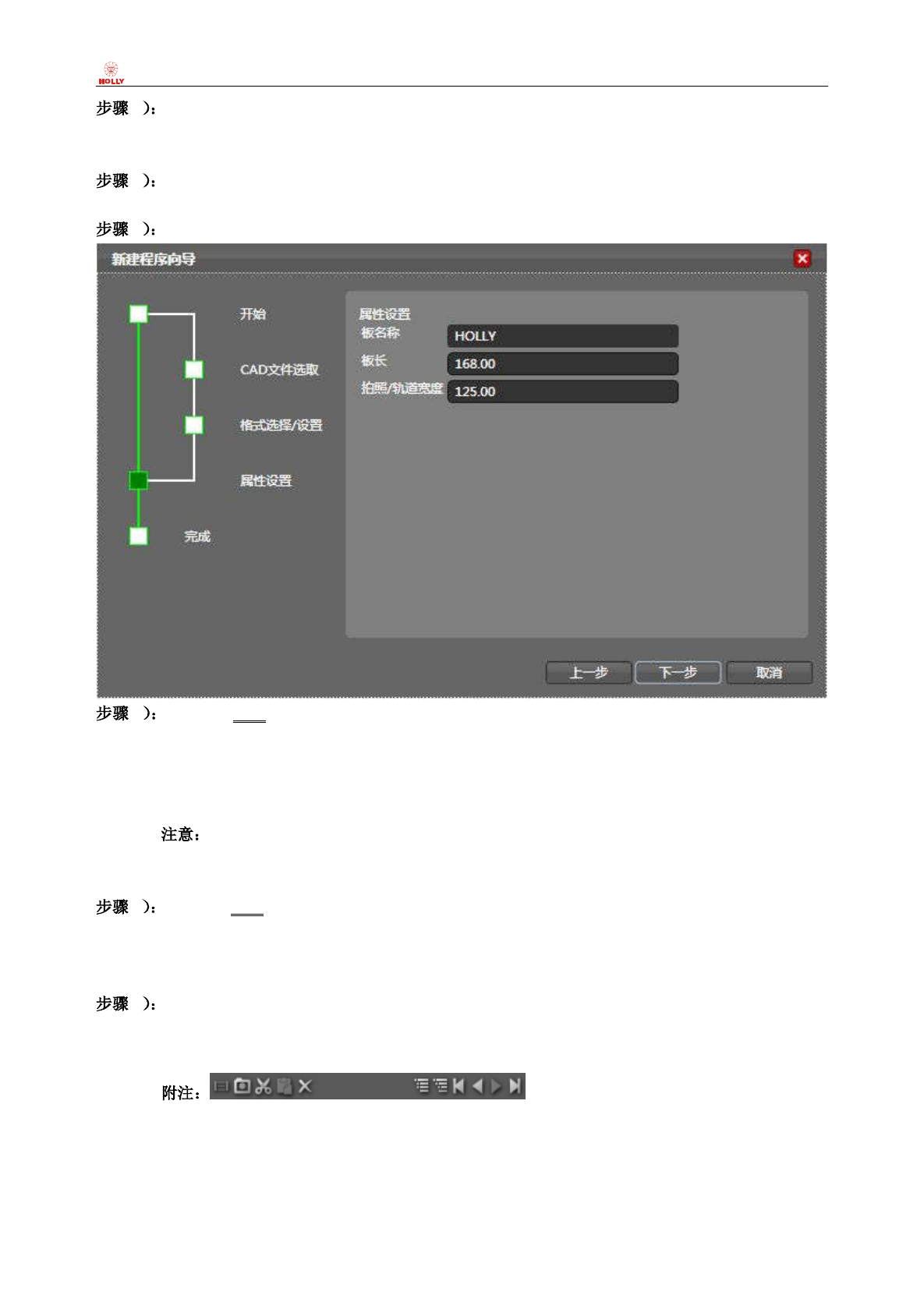

3 对所测 PCB 的属性（长度、宽度）进行设置，完成设置后点击“下一步”按钮；
4 恭喜！您已完成新建程序向导。屏幕出现进一步的操作步骤提示，点击“完成”按钮；
5 采集待测 PCB 图像，具体方法参见章节（2-2-1. 采集图像方法）；
6 鼠标左键单击“赫立 AOI 系统软件”右侧“导航”板块内的元件目录树内的板名称根目录，
然后点击元件目录树下方的“新建目录”按钮，并在右下方“属性”板块内输入期望的目录名
称，例如 R0402；而后鼠标左键单击 R0402 目录，点击“新建元件”按钮，并在右下方“属
性”板块内重新输入期望的元件名称，例如 R101；
新生成元件的“属性”板块内的横坐标 X 及纵坐标 Y，默认情况下均为零，即新生成的
元件默认位置都在机器原点处。
7 鼠标左键单击上一步骤内生成的 R101 元件，然后按住鼠标左键，将 R101 元件框拖动至“赫
立 AOI 系统软件”中部的“图像”板块上的某个元件上。依次类推，逐个“新建目录”，并且
“新建元件”并拖动至恰当的位置。
8 制作检测库，方法和步骤参看（2-3. 制作检测库）。
此项为元件目录树管理工具选项，依次为
新建元件、新建目录（封装类型或料号）、剪切、粘贴、删除、收拢目录树、展开目录树、最
前一个、上一个、下一个、最后一个。
