上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
34
页 共 64 页

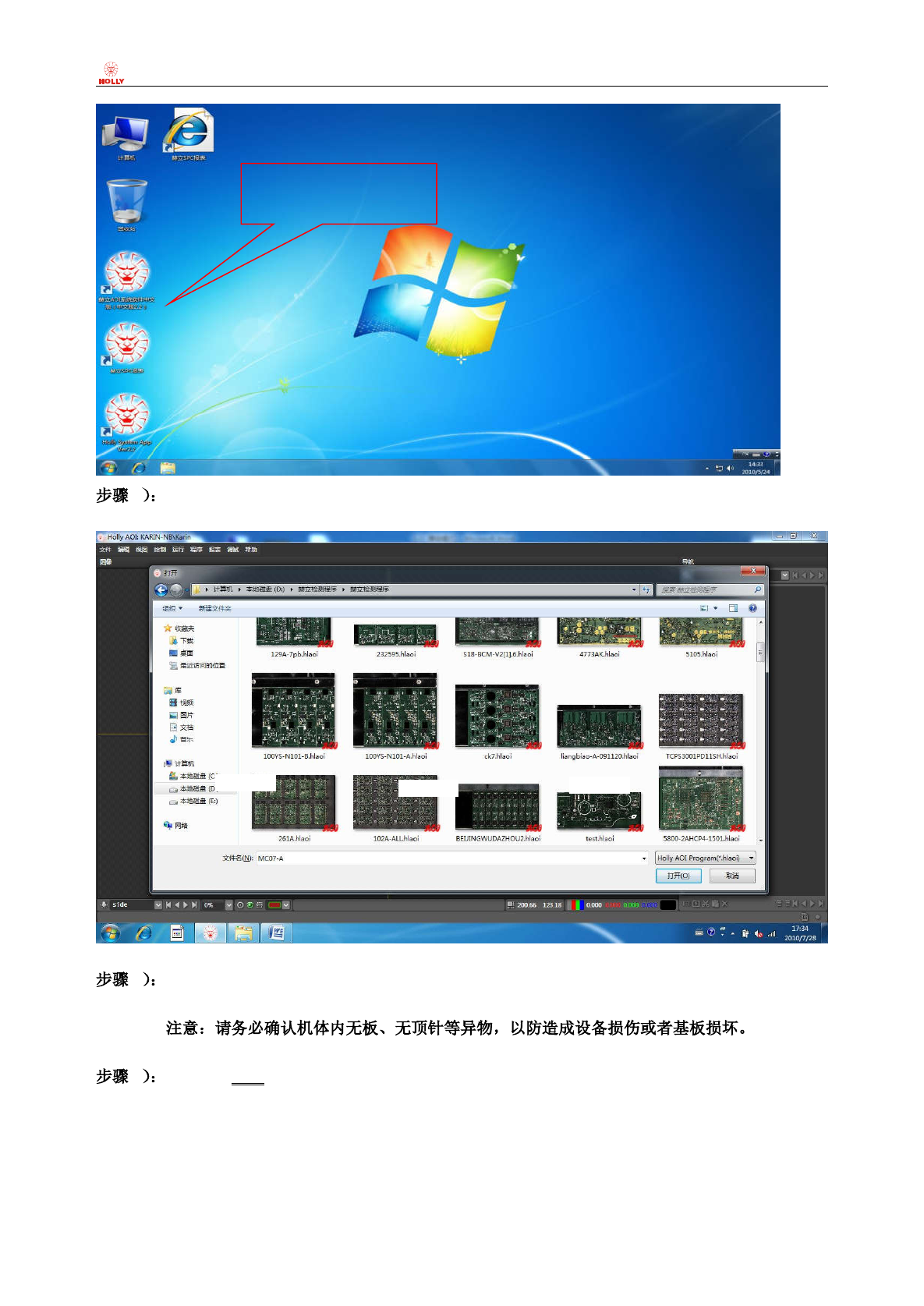

3 鼠标左键单击“赫立 AOI 系统软件”主菜单“文件”内的“打开程序”子菜单打开待测 PCB
检测程序；
4 系统会自动出现“调整轨道宽度确认”对话框，点击“确定”则系统会按照检测程序内先前设
定的“轨道宽度”数值自动执行调整轨道宽度动作，点击“取消”则不进行调整轨道宽度动作。
5 鼠标左键单击“赫立 AOI 系统软件”“运行”主菜单项下的“启动自动运行”子菜单项，然后
系统软件将自动切换至“自动运行界面”；
Holly AOI 系统软件登录
快捷方式
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
35
页 共 64 页
5 按下启动按钮或者鼠标点击上述“自动运行界面”上的绿色按钮，AOI 主机开始进板获取图像
并运算，并弹出“缺陷警报信息确认对话框”（参见下图），将缺陷警报信息确认完成后提交给
数据库，继续下一片 PCB 的检测；
电 路 板 全 局 图 指
示缺陷概要位置。
TOP 光 源 图 片 参
考对比图，当前缺
陷为“缺件”。
常规检测项目，缺
陷警示元件列表；
操作员缺陷/误报
确认，可按实际情
况予以确认。
SIDE 光源图片参
考对比图，当前缺
陷为“缺件”。
TOP
光源 显示 实
际电路板缺陷图
SIDE
光源显示实
际电路板缺陷图
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
36
页 共 64 页
“运行”主菜单项下的“选项…”子菜单，及自动运行界面“文件”主菜单项下的“选项…”子
菜单设定项目定义如下：
AOI 独立运作，即进板、取像、检测运算后，确认动作只能在本机上完成。
：AOI 检测完毕后，警报确认由系统自动确认成全部警报为真实缺陷。
设定限定数量的图片至 SPC 数据库进行统计。
AOI 进板、取像、检测运算后，警报信息全部发送至维修站上进行警报确认。
：不勾选代表不传输任何图片至维修站；勾选后和数量限制配合工作，传输设定数
量的图片至维修站，以供确认。
代表本机只向前机发送“本机要板”通讯信号，而不等待接收前机回馈“前机出板”
通讯信号。和后机通讯模式亦然。
SMEMA 代表本机向前机发送“本机要板”通讯信号，还须等待接收前机回馈“前机出板”
通讯信号后，才开始进板动作。和后机通讯模式亦然。
选中后代表将在线型 AOI 设备作为离线模式使用。
OK/NG 选中后代表本机向后机发送检测结果（OK/NG）信号，以便后机进行判断处
理。
：选中后代表 AOI 异常发生时，蜂鸣提示。
：整板图像比对，可独家检测 PCB 任意位置的多件、锡球、沾锡、异物。
：确认是否需要提交缺陷及误报图片，以及相应的数量限定设置。
：生产令号，一般以时间为标注。
：生产线识别号。
：输出每次检测的电路板整板 JPEG 图像自动保存至电脑硬盘内，以便日后追溯回查。
设置输出整板图像的所保存的路径
设置输出整板图像的名称格式。
设置输出整板图像的大小比例。
