上海赫立电子 科技有限公司 在线型自动光 学检测仪 使用手册 第 36 页 共 64 页 “运 行” 主菜单 项下 的“选 项 … ” 子菜 单，及 自动运 行 界面“文 件 ”主菜 单项下 的“选 项 … ”子 菜单设定 项目定义如下 ： AOI 独立运作 ，即进板、取 像、检测运算后， 确认动作只能在本机 上完成。 ： AOI 检测完毕 后，警报确认由系 统自动确认成 全部警报为真实缺陷 。 设定限定 数量的图片至 SPC 数据库进…
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
35
页 共 64 页

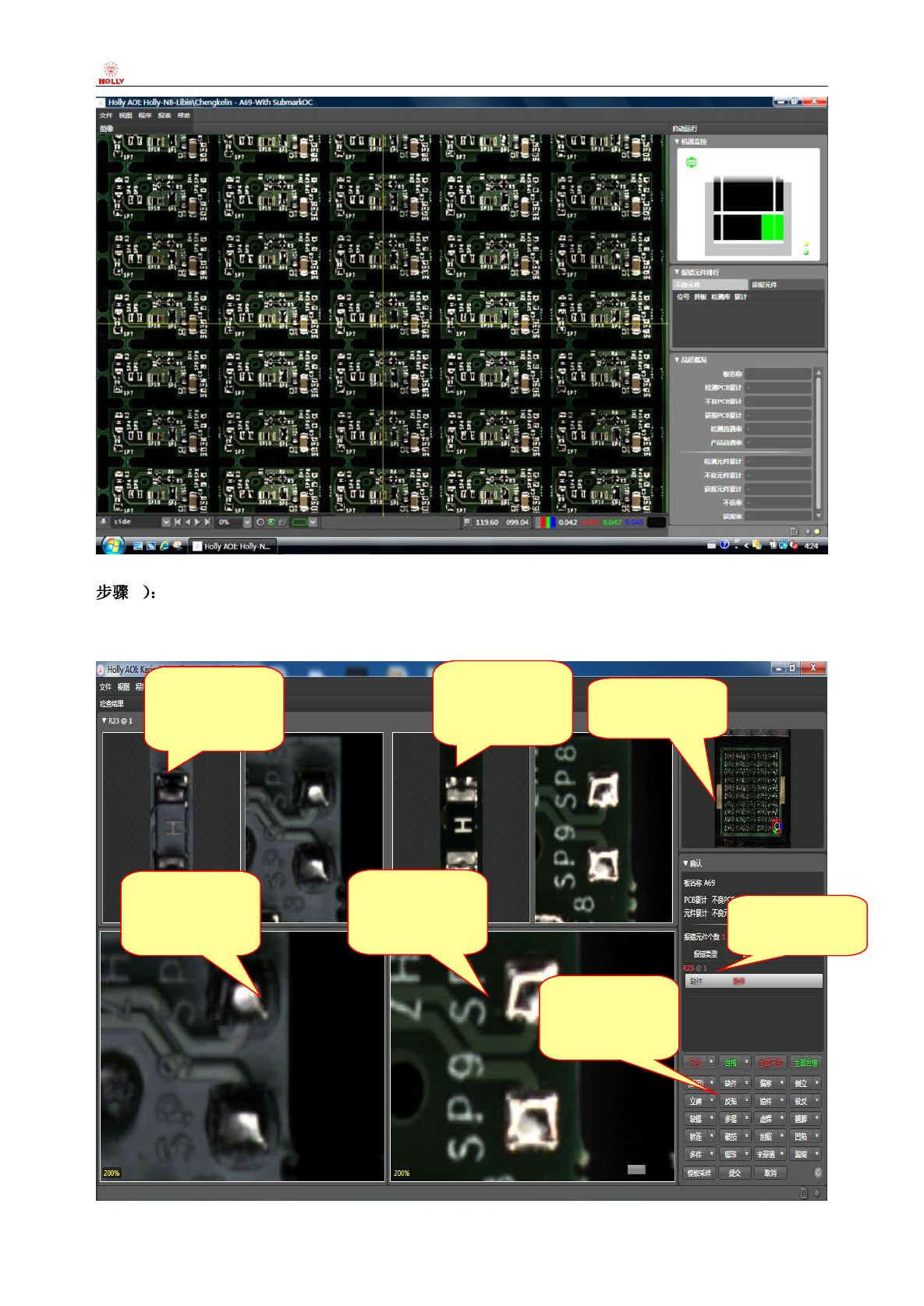

5 按下启动按钮或者鼠标点击上述“自动运行界面”上的绿色按钮，AOI 主机开始进板获取图像
并运算，并弹出“缺陷警报信息确认对话框”（参见下图），将缺陷警报信息确认完成后提交给
数据库，继续下一片 PCB 的检测；
电 路 板 全 局 图 指
示缺陷概要位置。
TOP 光 源 图 片 参
考对比图，当前缺
陷为“缺件”。
常规检测项目，缺
陷警示元件列表；
操作员缺陷/误报
确认，可按实际情
况予以确认。
SIDE 光源图片参
考对比图，当前缺
陷为“缺件”。
TOP
光源 显示 实
际电路板缺陷图
SIDE
光源显示实
际电路板缺陷图
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
36
页 共 64 页

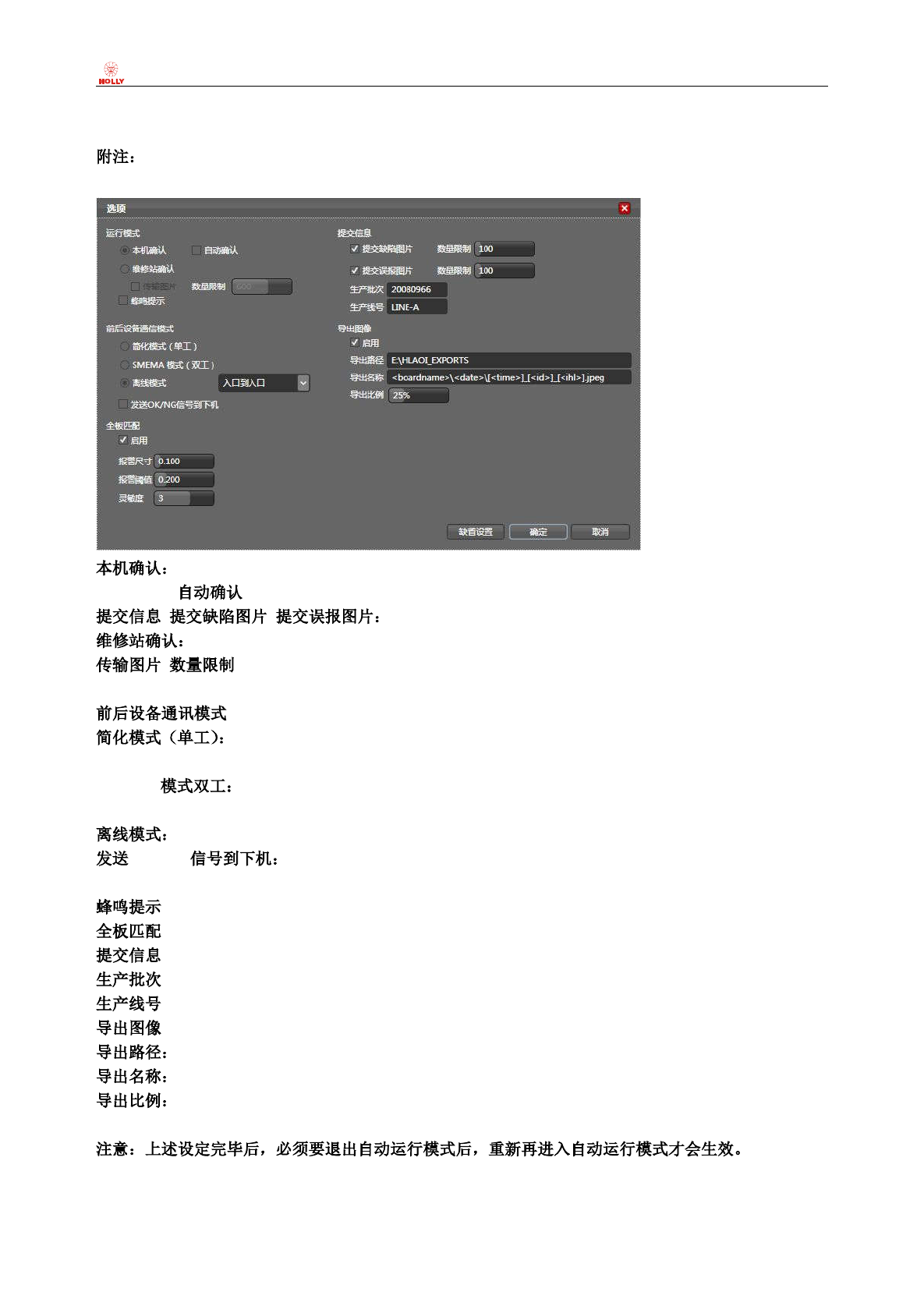

“运行”主菜单项下的“选项…”子菜单，及自动运行界面“文件”主菜单项下的“选项…”子
菜单设定项目定义如下：
AOI 独立运作，即进板、取像、检测运算后，确认动作只能在本机上完成。
：AOI 检测完毕后，警报确认由系统自动确认成全部警报为真实缺陷。
设定限定数量的图片至 SPC 数据库进行统计。
AOI 进板、取像、检测运算后，警报信息全部发送至维修站上进行警报确认。
：不勾选代表不传输任何图片至维修站；勾选后和数量限制配合工作，传输设定数
量的图片至维修站，以供确认。
代表本机只向前机发送“本机要板”通讯信号，而不等待接收前机回馈“前机出板”
通讯信号。和后机通讯模式亦然。
SMEMA 代表本机向前机发送“本机要板”通讯信号，还须等待接收前机回馈“前机出板”
通讯信号后，才开始进板动作。和后机通讯模式亦然。
选中后代表将在线型 AOI 设备作为离线模式使用。
OK/NG 选中后代表本机向后机发送检测结果（OK/NG）信号，以便后机进行判断处
理。
：选中后代表 AOI 异常发生时，蜂鸣提示。
：整板图像比对，可独家检测 PCB 任意位置的多件、锡球、沾锡、异物。
：确认是否需要提交缺陷及误报图片，以及相应的数量限定设置。
：生产令号，一般以时间为标注。
：生产线识别号。
：输出每次检测的电路板整板 JPEG 图像自动保存至电脑硬盘内，以便日后追溯回查。
设置输出整板图像的所保存的路径
设置输出整板图像的名称格式。
设置输出整板图像的大小比例。
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
37
页 共 64 页

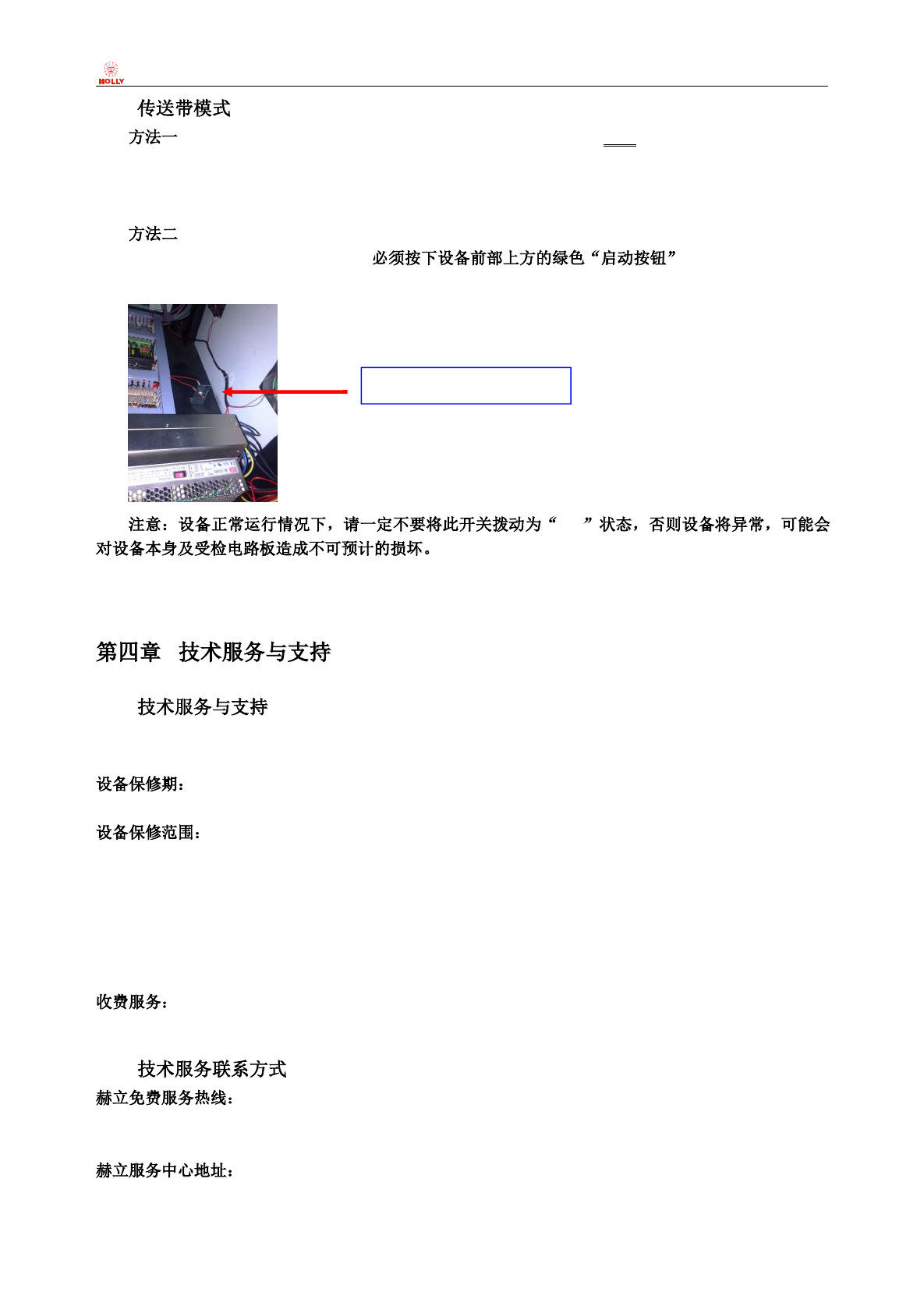

3-2.
，主控电脑控制可实现传送带模式，具体方法是：鼠标左键单击“赫立 AOI 系统软件”“运
行”主菜单项下的“启动传送带模式”子菜单项，然后系统软件将自动切换至“传送带模式”，暨 AOI
只作为接驳台、传送带功能运行（不进行取像、检测运算、输出结果）；
，设备内部 PLC 可实现传送带模式，具体方法是：手动把设备内部底座上安装的“传送带
模式纽子开关”拨动置为“ON”，而后 。（通常在主控电脑故
障情况下，才需要通过这一方法进行传送带模式工作。）
ON
.
4-1.
赫立公司提供的技术支持服务涵盖从设备安装到运行调试，从维护、维修到产品技术升级的每个
阶段，竭诚为客户提供系统软件的终身免费升级，全力为客户解决一切后顾之忧。
本产品的设备保修期为从购买之日起 1 年。
保修期内，正常使用情况下发生产品故障，经确认属实，可获免费售后服务。
若因下列因素引起的损坏、故障，赫立有权酌情收取维修服务费用：
因火灾、水灾、风灾、地震、雷电、风暴及其它的自然灾害等不可抗拒之灾害造成的故障和损害；
自行拆装、修理等引起的故障；
计算机病毒所造成的问题及故障；
人为错误地操作使用或者不正常使用所造成的损害；
保修期以外的维修服务需收取相关费用。
4-2.
+86-21-69186996
（售前咨询、技术咨询、产品报修等）
请访问赫立网站 http://www.hollytek.com
传送带模式纽子拨动开关
