上海赫立电子 科技有限公司 在线型自动光 学检测仪 使用手册 第 37 页 共 64 页 3-2. ，主 控电 脑控制可 实现传送带模 式，具体 方法 是：鼠标左 键单击“赫 立 AOI 系统 软件” “运 行” 主菜 单项 下的“ 启动 传送 带模 式”子菜 单 项，然 后系统 软件 将自动 切换 至“ 传送 带模 式” ，暨 AOI 只作为接 驳台、传送带 功能运行（不进行 取像、检测运算、输出 结果） ； ， 设备内 部 PLC …
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
36
页 共 64 页
“运行”主菜单项下的“选项…”子菜单，及自动运行界面“文件”主菜单项下的“选项…”子
菜单设定项目定义如下：
AOI 独立运作，即进板、取像、检测运算后，确认动作只能在本机上完成。
：AOI 检测完毕后，警报确认由系统自动确认成全部警报为真实缺陷。
设定限定数量的图片至 SPC 数据库进行统计。
AOI 进板、取像、检测运算后，警报信息全部发送至维修站上进行警报确认。
：不勾选代表不传输任何图片至维修站；勾选后和数量限制配合工作，传输设定数
量的图片至维修站，以供确认。
代表本机只向前机发送“本机要板”通讯信号，而不等待接收前机回馈“前机出板”
通讯信号。和后机通讯模式亦然。
SMEMA 代表本机向前机发送“本机要板”通讯信号，还须等待接收前机回馈“前机出板”
通讯信号后，才开始进板动作。和后机通讯模式亦然。
选中后代表将在线型 AOI 设备作为离线模式使用。
OK/NG 选中后代表本机向后机发送检测结果（OK/NG）信号，以便后机进行判断处
理。
：选中后代表 AOI 异常发生时，蜂鸣提示。
：整板图像比对，可独家检测 PCB 任意位置的多件、锡球、沾锡、异物。
：确认是否需要提交缺陷及误报图片，以及相应的数量限定设置。
：生产令号，一般以时间为标注。
：生产线识别号。
：输出每次检测的电路板整板 JPEG 图像自动保存至电脑硬盘内，以便日后追溯回查。
设置输出整板图像的所保存的路径
设置输出整板图像的名称格式。
设置输出整板图像的大小比例。
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
37
页 共 64 页
3-2.
，主控电脑控制可实现传送带模式，具体方法是：鼠标左键单击“赫立 AOI 系统软件”“运
行”主菜单项下的“启动传送带模式”子菜单项，然后系统软件将自动切换至“传送带模式”，暨 AOI
只作为接驳台、传送带功能运行（不进行取像、检测运算、输出结果）；
，设备内部 PLC 可实现传送带模式，具体方法是：手动把设备内部底座上安装的“传送带
模式纽子开关”拨动置为“ON”，而后 。（通常在主控电脑故
障情况下，才需要通过这一方法进行传送带模式工作。）
ON
.
4-1.
赫立公司提供的技术支持服务涵盖从设备安装到运行调试，从维护、维修到产品技术升级的每个
阶段，竭诚为客户提供系统软件的终身免费升级，全力为客户解决一切后顾之忧。
本产品的设备保修期为从购买之日起 1 年。
保修期内，正常使用情况下发生产品故障，经确认属实，可获免费售后服务。
若因下列因素引起的损坏、故障，赫立有权酌情收取维修服务费用：
因火灾、水灾、风灾、地震、雷电、风暴及其它的自然灾害等不可抗拒之灾害造成的故障和损害；
自行拆装、修理等引起的故障；
计算机病毒所造成的问题及故障；
人为错误地操作使用或者不正常使用所造成的损害；
保修期以外的维修服务需收取相关费用。
4-2.
+86-21-69186996
（售前咨询、技术咨询、产品报修等）
请访问赫立网站 http://www.hollytek.com
传送带模式纽子拨动开关
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
38
页 共 64 页
.

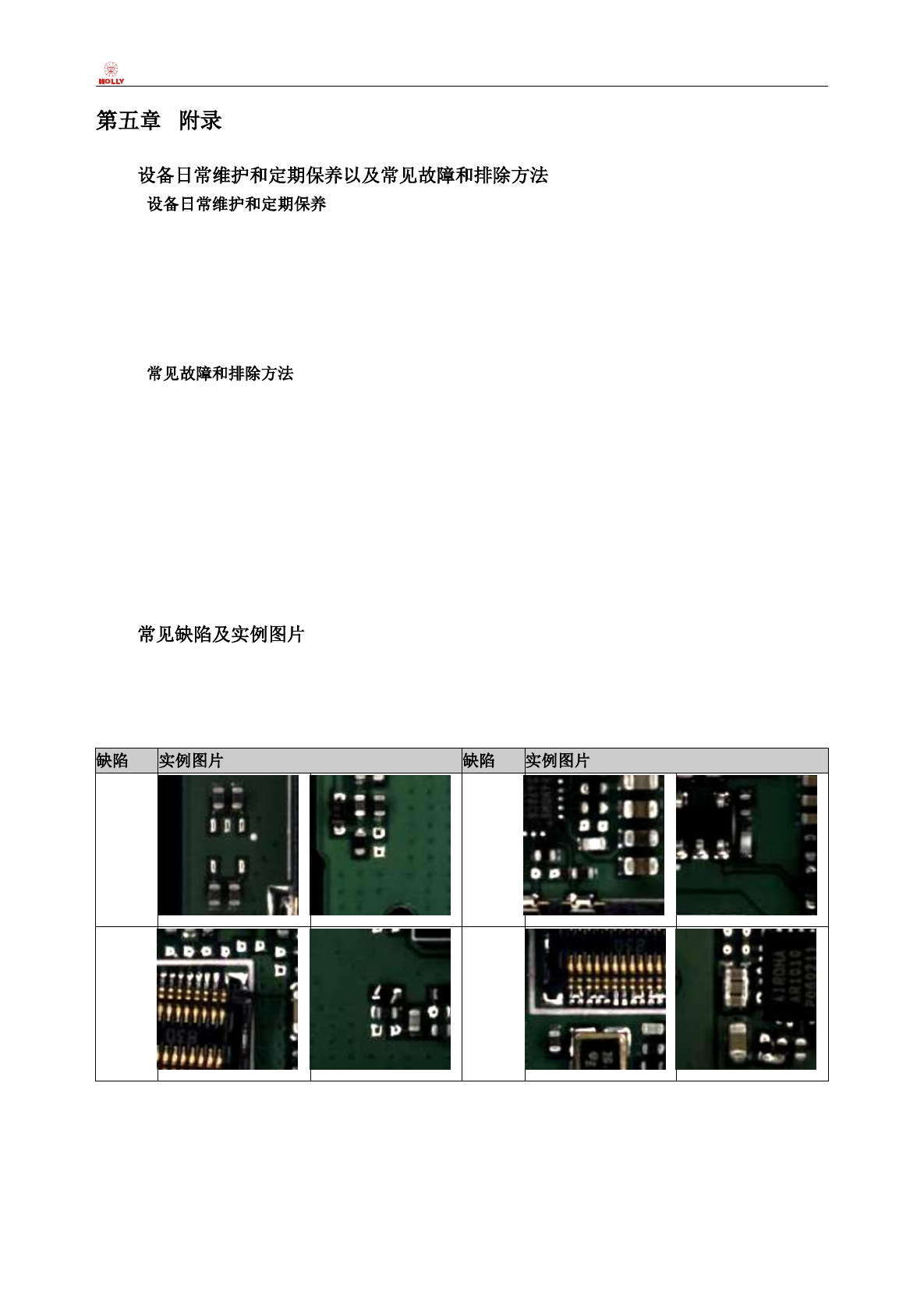

5-1.
5-1-1.
为了确保设备能够更好地运行，以及更好地延长设备的使用寿命，请执行以下定期保养工作：
每日工作结束后，关闭主控电脑和 AOI 主机电源，对机器表面的灰尘及污物用吸尘器吸除干净以及
用洁净的柔软白布擦拭干净设备及电脑表面的尘污。（请不要使用有机溶剂，以免损坏设备表面油漆。）
每个月对丝杆及导轨进行保养，先用干净的白布去除残留的油渍，然后用 2 号润滑油脂均匀涂抹于
丝杆及导轨表面。请务必使用优质的润滑油脂。（劣质润滑油脂会增加丝杆及导轨的表面摩擦，缩短丝
杆和导轨的使用寿命，并且影响设备的机械精度。）
5-1-2.
问：自动光学检测仪系统软件“控制”主菜单项下各控制命令为何无法工作？
答：请确认急停按钮未被按下，如被按下则请释放急停按钮；请确认安全防护门是否关闭牢靠，暨安全
锁为闭合状态。
问：自动夹/松板装置为何不能自动夹紧待测 PCB？
答：请确认外部供给的气压是否正常。
问：自动运行时为何不能正常获取 PCB 图像？
答：请确认千兆网线接插牢靠。
5-2.
赫立龙腾系列 AOI，通过综合运用颜色抽取、颜色运算、亮度抽取、亮度运算、图像对比、字符判
别、XY 偏移量数据输出等多种检测方法，可胜任精确检测如下等多种类型的外观缺陷：
缺件、偏移、侧立、碑立、反贴、极反、错件、坏件、桥连、虚焊、错误标识、无焊锡、少焊锡、多焊
锡、露铜、元件浮起、IC 引脚浮起、IC 引脚弯曲、XY 偏移量数据输出等。请参看如下外观缺陷实例图：
缺件
/少件
反贴
/反白
偏移
/移位
桥连
/连焊
