上海赫立电子 科技有限公司 在线型自动光 学检测仪 使用手册 第 40 页 共 64 页 合格范围 设置合格 的范围 百分比 [0-1] 设置 Ma rk 点的当前图 像与预设条件的 匹配 相似度的 有效范围，当不符 合有效范围时， Mark 点 报 错，将 不 进行 定位 ；当 符合 有效 范围时， 系统才进行全局定 位运算。 c) [ ] 百分比 [0-1] Mark 点当前图 像与预设条件 的匹配相似程度的百分 比。 5-3-2.…

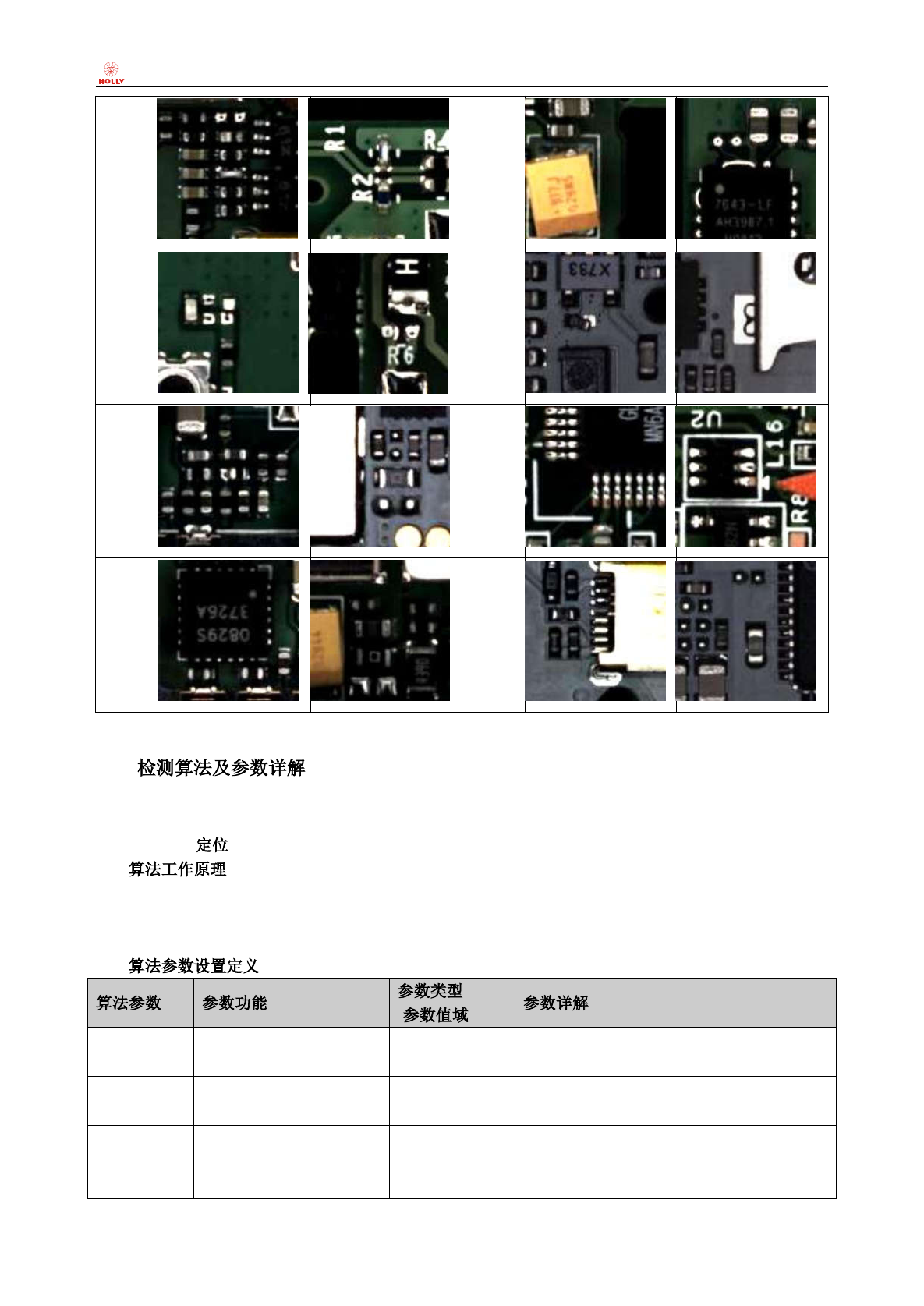

上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
39
页 共 64 页
侧立 极反
碑立 无焊锡
/少焊锡
虚焊
/空焊
露铜
错件
/ 错 误 标
识
IC 引脚
浮 起 / 空
焊
5-3.
5-3-1. MARK
a)
在检测窗口指定的区域内，通过亮度过滤及 Mark 点的形状、大小设置来计算 Mark 点图像与预设
条件的匹配相似程度，并自动搜索定位 Mark 点的中心位置，以达到将所有元件窗口中心位置和每
块待测 PCB 实际图像更精确地进行位置匹配的目的。
b)
[ ]
过滤阈值 过滤 Mark 点周边的干扰
亮度数值
[0-1]
通过亮度抽取的方式，过滤除 Mark 点以外
的亮度，使 Mark 点的形状突显出来。
Mark 类型 设置 Mark 的类型
下拉列表
[圆点/方块]
可根据实际 Mark 点的形状，选择[圆点]或
者[方块]。
Mark 尺寸 设置 Mark 尺寸的大小
长度数值
[0-+∞]
可根据实际 Mark 点的大小，设置 Mark 点
的尺寸，Mark 点的尺寸设置将直接影响到
最终运算结果 Mark 点的匹配相似度。
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
40
页 共 64 页
合格范围 设置合格的范围
百分比
[0-1]
设置 Mark 点的当前图像与预设条件的匹配
相似度的有效范围，当不符合有效范围时，
Mark 点报错，将不进行定位；当符合有效
范围时，系统才进行全局定位运算。
c)
[ ] 百分比[0-1]
Mark 点当前图像与预设条件的匹配相似程度的百分比。
5-3-2.
a)
多个或多组检测条件（检测窗口）同时运算和判断，只要其中 1 个或 1 组合格，则判定为合格；唯
有全部检测条件都不合格时，才判定为不合格。常用于待用料的检测、元件错件检测、及色环电阻
检测等。
b)
[ ]
N/A N/A N/A N/A
c)
[ ]
N/A
N/A
5-3-3.
a)
可设置相对父窗口、元件或者 PCB 进行偏移量输出；所有需要偏移量输出的元件都需要在算法中
追加此子窗口方能输出偏移量。
b)
[ ]
相对目标 选择相对的目标
下拉列表
[ 父 窗 口 / 元 件
/PCB]
可根据实际情况，选择[父窗口]、 [元件] 或
者[PCB]为输出偏移量的相对目标。
最大偏移 设置偏移的最大范围
长度数值
[0-+∞]
设置元件偏移的最大范围，当元件偏移的数
值超过此值时，窗口报错；若最大偏移设为
0 时，无论元件偏移多少都不报错。
输出偏移量 是否输出偏移量
复选框
[勾选/不勾选]
复选框勾选后，偏移量数据将自动提交到
SPC 报表，反之将不提交。
，系统才进行 Mark 点全局定位
运算，否则 Mark 点运算无效。默认为勾上。
c)
[ ] 长度数值[-∞-+∞]
当前计算所得的边界位置与预先设定位置之间的偏移量数值，以+/-区别偏移方向。
上下两行结果数据分别代表 X 方向和 Y 方向各自的偏移量数据。
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
41
页 共 64 页
5-3-4.
d)
启用全板匹配情况下，从全板范围内剔除检测窗口指定的区域，使之不参与全板匹配的运算，用以
消除元件本体或者焊锡形状差异所导致的不必要的误报。
e)
[ ]
N/A N/A N/A N/A
f)
[ ]
N/A
N/A
5-3-5.
a)
在检测窗口指定的区域内，以实时响应方式快速矩阵/阵列形式生成一系列检测窗口。常用于 IC 引
脚检测窗口中心位置的快速生成、几何对称元件检测窗口中心位置的快速生成。
b)
[ ]
IC 类型 选择 IC 的类型
下拉列表
[IC/Connector]
选择 IC 类型，可选择[IC]或者[Connector]，
[IC]可生 成两 边对 称 SOP 或 者四边 对称
QFP 的引脚，[Connector]可生成单边引脚。
引脚长度 设置引脚的长度
长度数值
[0-+∞]
设置每个引脚的长度。
引脚宽度 设置引脚的宽度
长度数值
[0-+∞]
设置每个引脚的宽度。
引脚个数 A 设置引脚 A 的个数
自然数
[0-+∞]
设置 A 方向引脚的个数，若引脚个数为 0
时，显示为无引脚。
引脚距离 A 设置引脚 A 的距离
长度数值
[0-+∞]
设置 A 方向引脚间距，若引脚间距为 0 时，
多个引脚将重叠在同一个位置上，若 A 方向
引脚个数为 0 时，引脚间距的数值将不起任
何作用。
引脚个数 B 设置引脚 B 的个数
自然数
[0-+∞]
设置 B 方向引脚的个数，若引脚个数为 0
时，显示为无引脚。
引脚距离 B 设置引脚 B 的距离
长度数值
[0-+∞]
设置 B 方向引脚间距，若引脚间距为 0 时，
多个引脚将重叠在同一个位置上，若 B 方向
引脚个数为 0 时，引脚间距的数值将不起任
何作用。
c)
[ ]
N/A
N/A
5-3-6.
a)
在检测窗口指定的区域内，自动辨识窗口长度方向上的亮暗分布差异，辨识结果二值化（N 或 P）
