上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
41
页 共 64 页

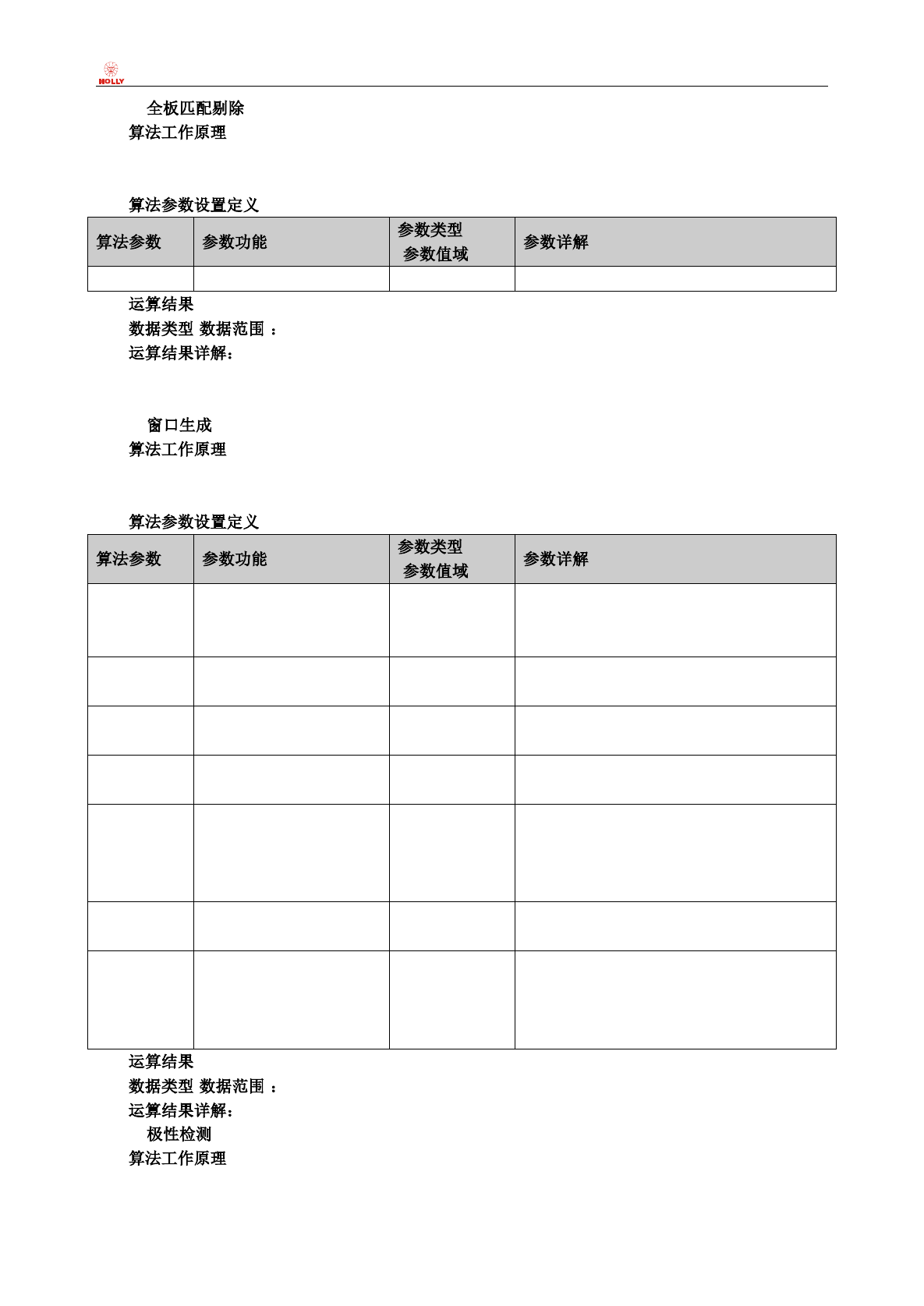

5-3-4.
d)
启用全板匹配情况下，从全板范围内剔除检测窗口指定的区域，使之不参与全板匹配的运算，用以
消除元件本体或者焊锡形状差异所导致的不必要的误报。
e)
[ ]
N/A N/A N/A N/A
f)
[ ]
N/A
N/A
5-3-5.
a)
在检测窗口指定的区域内，以实时响应方式快速矩阵/阵列形式生成一系列检测窗口。常用于 IC 引
脚检测窗口中心位置的快速生成、几何对称元件检测窗口中心位置的快速生成。
b)
[ ]
IC 类型 选择 IC 的类型
下拉列表
[IC/Connector]
选择 IC 类型，可选择[IC]或者[Connector]，
[IC]可生 成两 边对 称 SOP 或 者四边 对称
QFP 的引脚，[Connector]可生成单边引脚。
引脚长度 设置引脚的长度
长度数值
[0-+∞]
设置每个引脚的长度。
引脚宽度 设置引脚的宽度
长度数值
[0-+∞]
设置每个引脚的宽度。
引脚个数 A 设置引脚 A 的个数
自然数
[0-+∞]
设置 A 方向引脚的个数，若引脚个数为 0
时，显示为无引脚。
引脚距离 A 设置引脚 A 的距离
长度数值
[0-+∞]
设置 A 方向引脚间距，若引脚间距为 0 时，
多个引脚将重叠在同一个位置上，若 A 方向
引脚个数为 0 时，引脚间距的数值将不起任
何作用。
引脚个数 B 设置引脚 B 的个数
自然数
[0-+∞]
设置 B 方向引脚的个数，若引脚个数为 0
时，显示为无引脚。
引脚距离 B 设置引脚 B 的距离
长度数值
[0-+∞]
设置 B 方向引脚间距，若引脚间距为 0 时，
多个引脚将重叠在同一个位置上，若 B 方向
引脚个数为 0 时，引脚间距的数值将不起任
何作用。
c)
[ ]
N/A
N/A
5-3-6.
a)
在检测窗口指定的区域内，自动辨识窗口长度方向上的亮暗分布差异，辨识结果二值化（N 或 P）
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
42
页 共 64 页
判断。常用于检测一些极性元件（例如二极管、三极管、IC）的极性检测。
b)
[ ]
极性 选择极性 P 或者 N
下拉列表
[P/N]
若当前元件的极性为 P，元件极反后，极性
则变为 N，窗口即报错。反之亦然。
c)
[ ] 二值化结果[P/N]
若“极性”参数设置为 P，而当前元件的运算结果为 N，则窗口报错暨为极反缺陷。
反之亦然。
5-3-7.
a)
在检测窗口指定的区域内，把两个或多个的子检测窗口的结果值进行比较、极差、平均值、最小值、
最大值的运算。常用于检测一些极性元件（例如二极管、三极管、IC）的极性检测。
b)
[ ]
聚合类型 选择聚合类型
下拉列表
[ 比较 / 极 差 / 平
均值/最大值/最
小值]
可把多个窗口的数值进行各种聚合运算。
合格范围 设置合格的范围
亮度数值
[0-1]
设置聚合类型的合格范围。
c)
[ ] 亮度数值[0-1]
两个或者多个窗口进行聚合运算的结果值。
5-3-8.
a)
在检测窗口指定的区域内，在指定的方向（长或短方向），自动追踪获取指定方式（亮到暗，或暗
到亮）的最大明暗变化的单条边界。常用于窗口的自动跟踪定位。
b)
[ ]
方向 选择追踪的方向
下拉列表
[长方向/短方向]
[长方向]是指在检测窗口的长边方向上，自
动追踪获取最大明暗变化的单条边界；[短方
向]则是指在检测窗口的短边方向上进行追
踪。
追踪模式 选择追踪的模式
下拉列表
[亮到暗/暗到亮]
可选择[任意]、[亮到暗]及[暗到亮]，[亮到暗]
是指搜索边界时，边界的明暗变化是从亮到
暗的变化，[暗到亮]则相反。
c)
[ ] 长度数值[-∞-+∞]
当前计算所得的边界位置与预先设定位置之间的偏移量数值，以+/-区别偏移方向。
上下两行结果数据分别代表 X 方向和 Y 方向各自的偏移量数据。
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
43
页 共 64 页
5-3-9.
a)
在检测窗口指定的区域内，以及指定的范围内，在指定的方向（长或短方向），自动追踪获取指定
方式（亮到暗，或暗到亮）的最大明暗变化的两条边界。常用于窗口的自动跟踪定位。
b)
[ ]
方向 选择追踪的方向
下拉列表
[长方向/短方向]
[长方向]是指在检测窗口的长边方向上，自
动追踪获取最大明暗变化的两条边界；[短方
向]则是指在检测窗口的短边方向上进行追
踪。
追踪模式 选择追踪的模式
下拉列表
[亮到暗/暗到亮]
可选择[任意]、[亮到暗]及[暗到亮]，[亮到暗]
是指搜索边界时，边界的明暗变化是从亮到
暗的变化，[暗到亮]则相反。
追踪宽度 设置追踪的运算范围
百分比
[0-1]
设置两边追踪的范围占检测窗口长/短边长
度的百分比。
c)
[ ]
N/A
N/A
5-3-10.
a)
在“亮度梯度双边定位”获取的两条边界的基础上，计算出两条边界之间的距离占检测窗口自身长
度/宽度的百分比。常用于检测电阻、电容、电感等片式元件的缺件；排阻、排容的侧立等。
b)
[ ]
方向 选择追踪的方向
下拉列表
[长方向/短方向]
[长方向]是指在检测窗口的长边方向上，自
动追踪获取最大明暗变化的两条边界；[短方
向]则是指在检测窗口的短边方向上进行追
踪。
追踪模式 选择追踪的模式
下拉列表
[亮到暗/暗到亮]
可选择[任意]、[亮到暗]及[暗到亮]，[亮到暗]
是指搜索边界时，边界的明暗变化是从亮到
暗的变化，[暗到亮]则相反。
追踪宽度 设置追踪的运算范围
百分比
[0-1]
设置两边追踪的范围占检测窗口长/短边长
度的百分比。
合格范围 设置合格的范围
百分比
[0-1]
设置计算结果所得的两条边界之间的距离
占据窗口长/短边长度的百分比合格范围。
c)
[ ] 百分比[0-1]
当前计算所得的两条边界之间的距离占据窗口长/短边长度的百分比。
