5-4-2.
a) 1

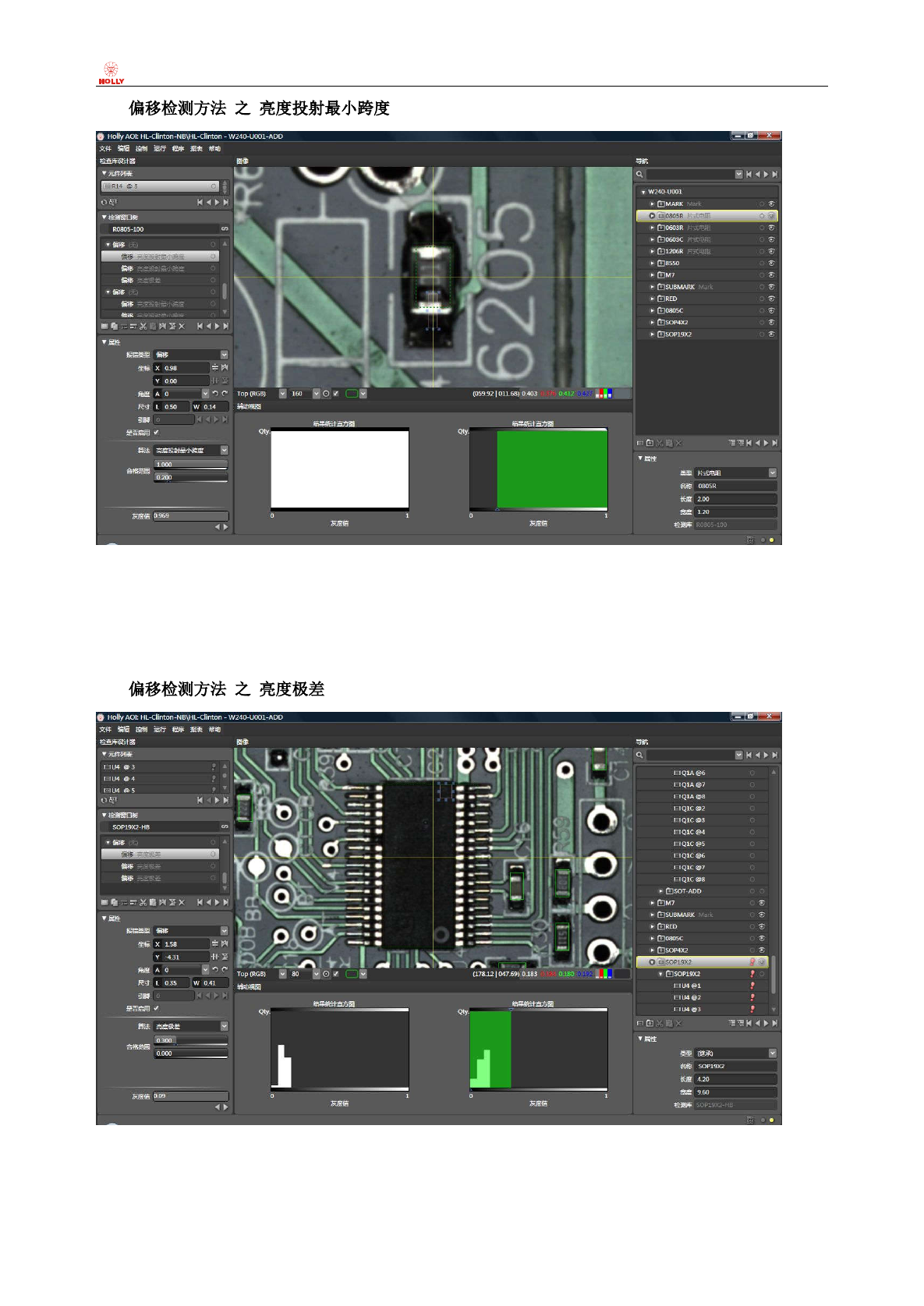

在 Side（RGB）真彩色图像模式下：把使用亮度投射最小跨度算法的检测窗口放在元件电极的旁边，当
元件没有上下方向偏移时，当前窗口没有任何的亮边贯穿，结果值相对较小；当元件上下方向偏移时，
电极的亮边就会贯穿当前检测窗口，亮度投射最小跨度的结果值则相对较大。
b) 2

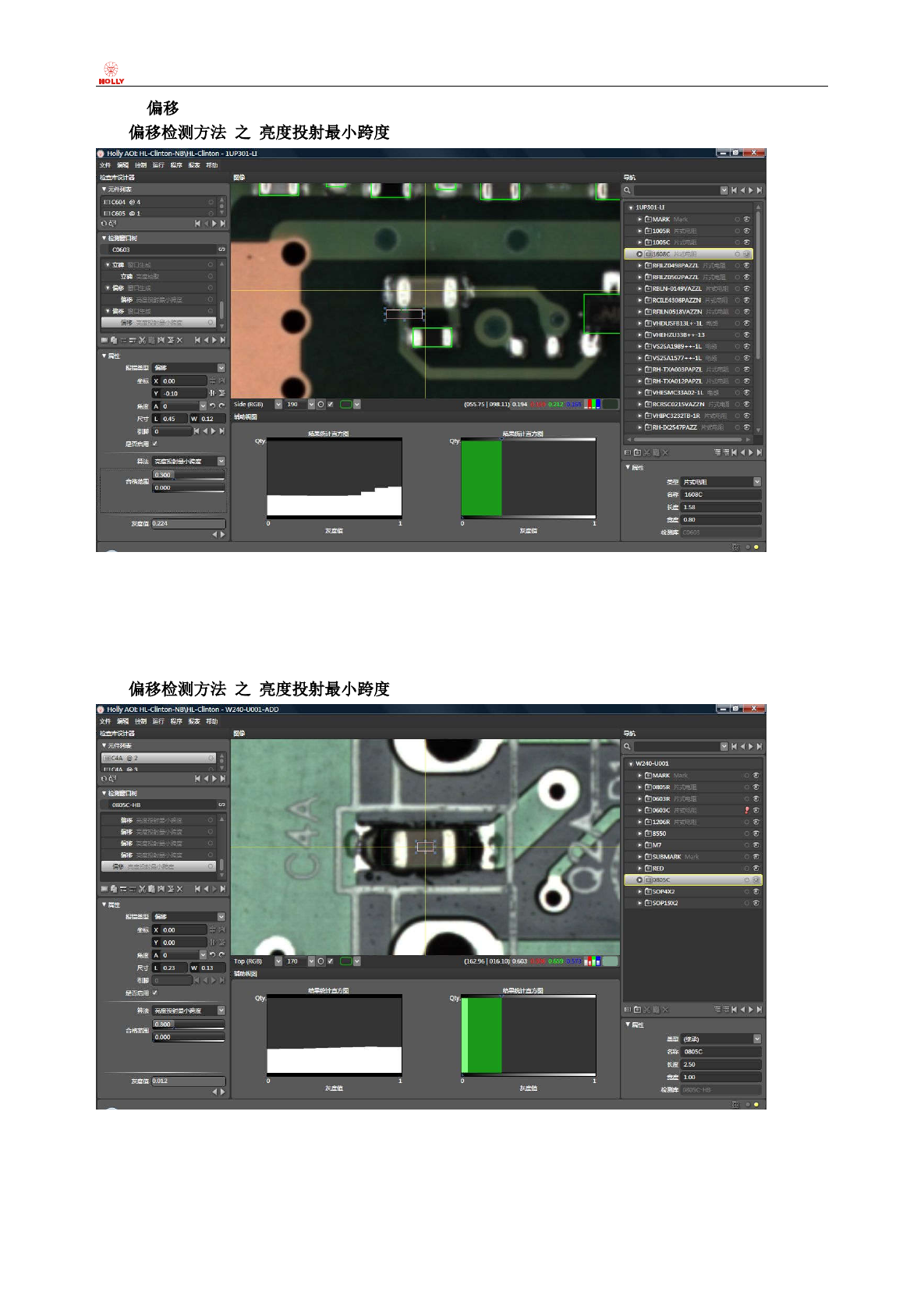

在 Top（RGB）同轴落射照明图像模式下：当元件没有左右方向偏移时，此时亮度投射最小跨度的结果
数值相对较小；而当元件左右方向偏移时，电极亮边就会横向贯穿当前检测窗口，而导致亮度投射最小
跨度的结果数值相对较大。
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
54
页 共 64 页
c) 3
在 Top（RGB）同轴落射照明图像模式下：当元件没有上下偏移时，元件两端的电极始终很亮，此时亮
度投射最小跨度的结果数值相对较大；而当元件上下偏移时，电极就会偏出当前检测窗口的位置，使电
极亮边不在当前检测窗口内，而导致亮度投射最小跨度的结果数值相对较小。
d)
在 Top（RGB）同轴落射照明图像模式下：IC 元件没有左右偏移时，当前检测窗口内均匀且较暗，无极
亮的引脚进入，此时亮度极差的结果值相对较小；而当 IC 元件左右偏移时，较亮的引脚就会偏入当前
检测窗口的位置，则导致亮度极差的结果值相对较大。
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
55
页 共 64 页
e)
在 Side (RGB)真彩色图像模式下：当 IC 未偏移时，当前检测窗口位置应为元件本体之黑色（基本无任
何绿色）；IC 左右方向偏移时，则当前检测窗口位置应被裸露出的电路板基板绿色几乎全部占据。

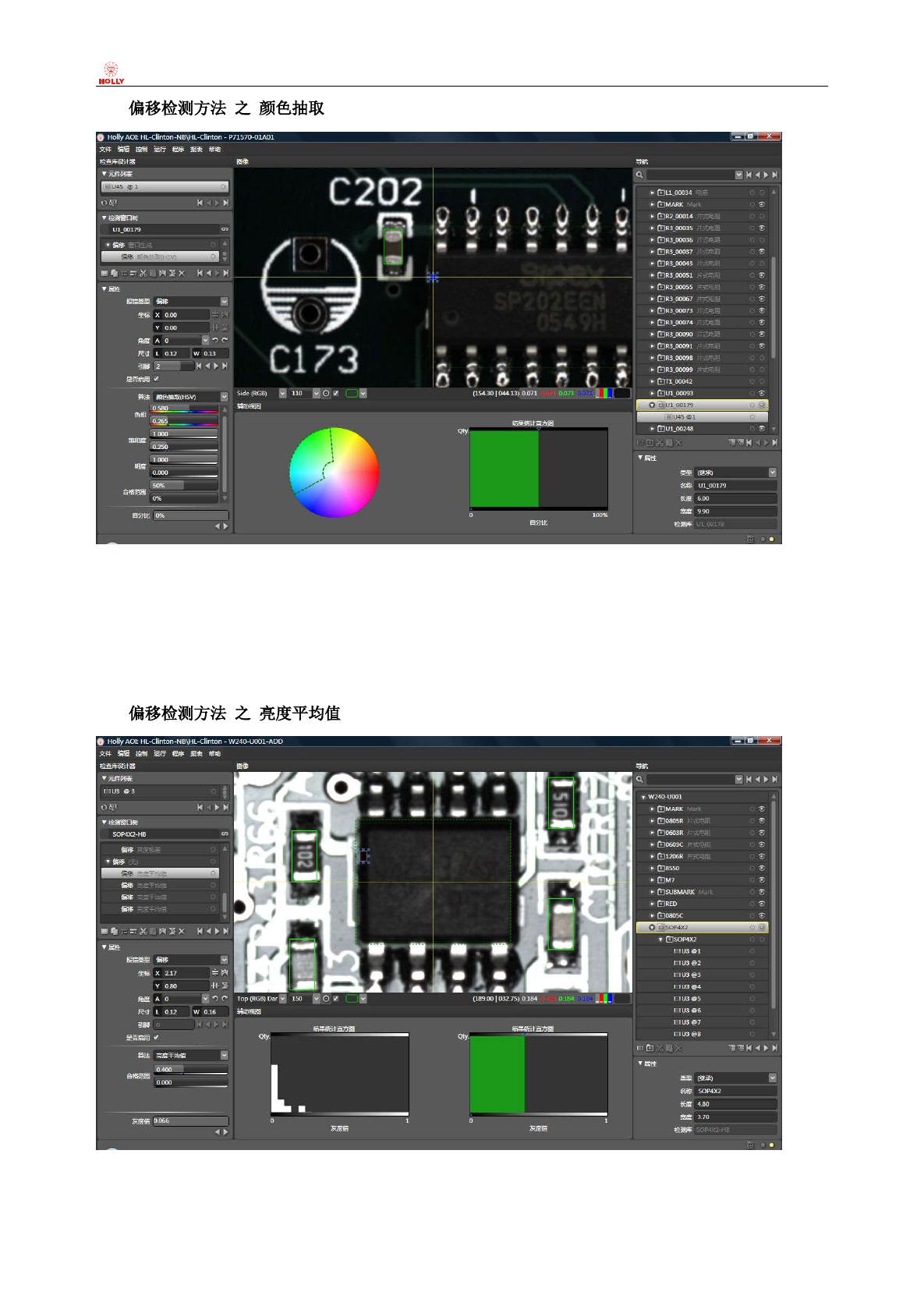

因此，在当前检测窗口区域内，运用颜色抽取 HSV 方法计算颜色为绿色的像素个数占窗口内像素总数
的百分比应在 50%以内（通常情况下运算结果应几乎为 0）。如若左右方向偏移，则运算结果将远大于
50%。
f)
在 Top (RGB) Dark 图像模式下：当 IC 未左右方向偏移时，当前检测窗口内相对较暗，亮度平均值较小；
而当元件左右方向偏移时，基板亮度较亮，从而导致亮度平均值较大。
