上海赫立电子科技有限公司在线型自动光学检测仪使用手册第 59 页共 64 页 5-4-6. a) 在 Side （ RGB ）真彩色图像模式下：电容元件未错贴成电阻元件时，本体表面亮度均匀且很亮，当前检测窗口位置亮度很暗的像素数占窗口内像素总数的比例非常少；而当元件错贴成电阻元件时，电阻元件本体较暗，导致亮度抽取亮度很暗的像素数占窗口内像素总数的百分比结果数值相对较大。 b) 在 Si…

上海赫立电子科技有限公司

在线型自动光学检测仪使用手册

第

页共 64 页

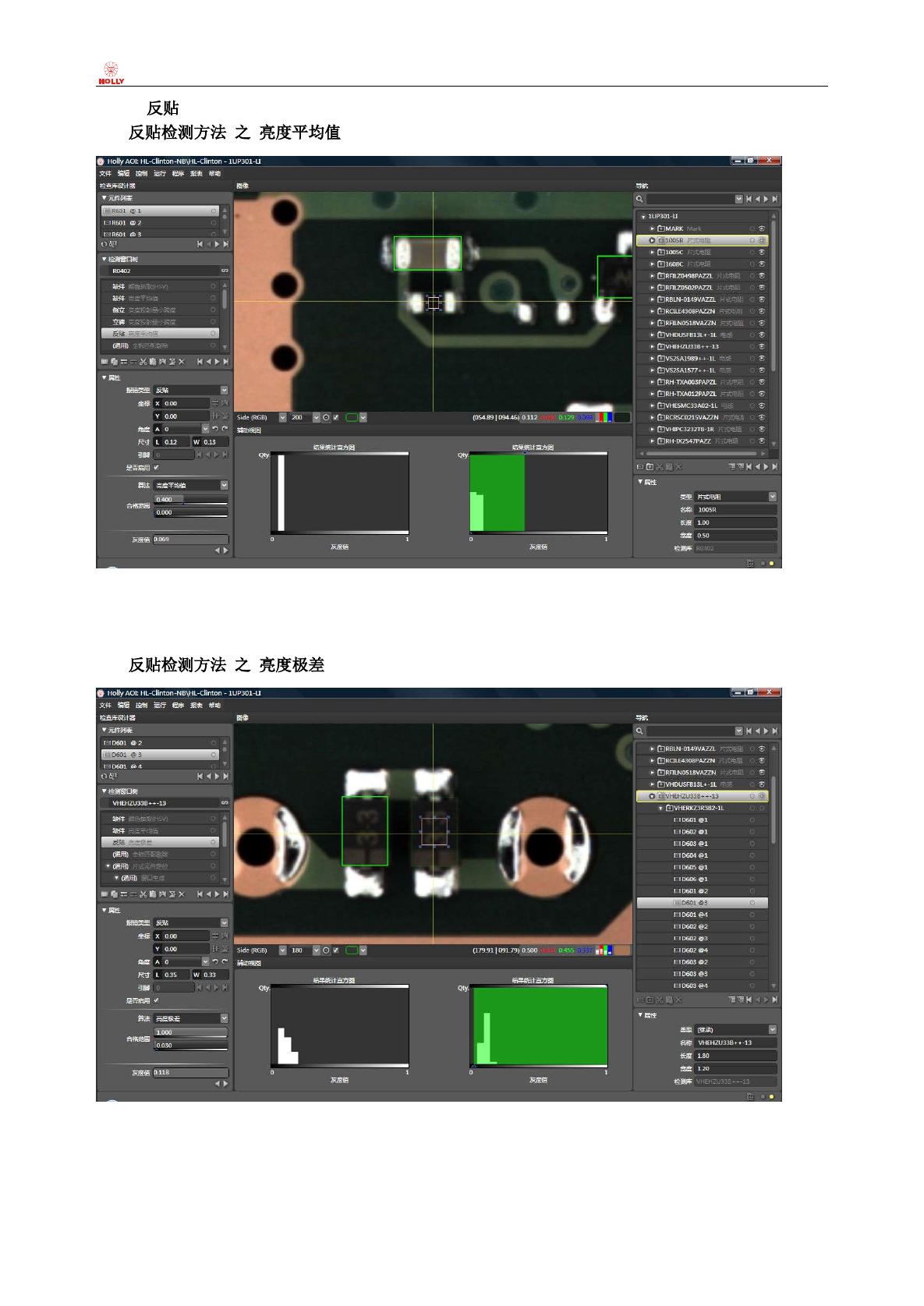

5-4-5.

在 Side（RGB）真彩色图像模式下：电阻元件未反贴时，当前检测窗口位置应为元件本体亮度非常暗，

亮度平均值相对较小；电阻元件反贴时，电阻元件本体反面亮度非常亮，亮度平均值相对较大。

在 Side（RGB）真彩色图像模式下：二极管/三极管元件未反贴时，本体表面有相对较亮的字符，当前

检测窗口位置亮度极差结果数值相对较大；而当元件反贴时，元件反面本体非常暗而且均匀一致，亮度

极差结果数值相对较小。

上海赫立电子科技有限公司

在线型自动光学检测仪使用手册

第

页共 64 页

5-4-6.

在 Side（RGB）真彩色图像模式下：电容元件未错贴成电阻元件时，本体表面亮度均匀且很亮，当前检

测窗口位置亮度很暗的像素数占窗口内像素总数的比例非常少；而当元件错贴成电阻元件时，电阻元件

本体较暗，导致亮度抽取亮度很暗的像素数占窗口内像素总数的百分比结果数值相对较大。

在 Side（RGB）真彩色图像模式下：电容元件未错贴成电阻元件时，本体表面亮度均匀一致，当前检测

窗口位置亮度极差结果数值相对较小；而当元件错贴成电阻元件时，电阻元件本体较暗而且字符丝印较

亮，导致亮度极差结果数值相对较大。

上海赫立电子科技有限公司

在线型自动光学检测仪使用手册

第

页共 64 页

在 Side（RGB）真彩色图像模式下：IC 等元件本体上有丝印/激光字符，未错贴成其它元件时，当前检

测窗口位置字符图形相似度百分比结果数值较高；而当元件错贴成其它元件时，当前检测窗口位置字符

图形发生变化，相似度百分比结果数值非常小。

5-4-7.

在 Side（RGB）真彩色图像模式下：二极管元件极性标识在极性检测算法下，更加突出且清晰可见，以

当前检测窗口为例，二极管未极反时，极性结果数值显示为 N；而当二极管贴片极反时，极性结果数值

则为 P。
