上海赫立电子 科技有限公司 在线型自动光 学检测仪 使用手册 第 7 页 共 64 页 . 1-1. P1 AOI 主机 主机内包 含数字相机、 LE D 照明 灯组、机械传动、轨道 调宽等核心部 件。 P2 显示器 显示待检 电路板整板图 像及缺陷、误报图 片等。 P3 键盘、鼠 标 操作键盘 、鼠标含鼠标 垫。 P4 键盘、鼠 标托盘 用于托放 、支撑操作键 盘和鼠标。 P5 支撑脚、 移动轮 高度可调 支撑脚、可移 动式万向滚动轮…
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
6
页 共 64 页
5-1-1. 设备日常维护和定期保养................................................................................................................................. 38
5-1-2. 常见故障和排除方法......................................................................................................................................... 38
5-2. 常见缺陷及实例图片
...........................................................................................................................................................
38
5-3. 检测算法及参数详解...........................................................................................................................................................39
5-3-1. MARK 定位..........................................................................................................................................................39
5-3-2. 逻辑或
.................................................................................................................................................................
40
5-3-3. 相对偏移值......................................................................................................................................................... 40
5-3-4. 全板匹配剔除..................................................................................................................................................... 41
5-3-5. 窗口生成
.............................................................................................................................................................
41
5-3-6. 极性检测............................................................................................................................................................. 41
5-3-7. 亮度聚合............................................................................................................................................................. 42
5-3-8. 亮度梯度单边定位
.............................................................................................................................................
42
5-3-9. 亮度梯度双边定位............................................................................................................................................. 43
5-3-10. 亮度梯度双边距离........................................................................................................................................... 43
5-3-11. 片式元件定位
...................................................................................................................................................
44
5-3-12. 符号匹配（OCV）.......................................................................................................................................... 44
5-3-13. 亮度模板匹配................................................................................................................................................... 45
5-3-14. 模板匹配（RGB）
..........................................................................................................................................
45
5-3-15. 颜色抽取 RGB................................................................................................................................................. 46
5-3-16. 颜色距离........................................................................................................................................................... 46
5-3-17. 颜色抽取 HSV
..................................................................................................................................................
47
5-3-18. 亮度抽取........................................................................................................................................................... 47
5-3-19. 亮度平均值....................................................................................................................................................... 47
5-3-20. 亮度最大值
.......................................................................................................................................................
48
5-3-21. 亮度最小值....................................................................................................................................................... 48
5-3-22. 亮度极差........................................................................................................................................................... 48
5-3-23. 亮度偏差
...........................................................................................................................................................
49
5-3-24. 亮度投射最小跨度........................................................................................................................................... 49
5-3-25. 条码识别........................................................................................................................................................... 49
5-4. 常见缺陷检测方法及常用检测算法应用实例
...................................................................................................................
50
5-4-1. 缺件..................................................................................................................................................................... 50
5-4-2. 偏移..................................................................................................................................................................... 53
5-4-3. 侧立
.....................................................................................................................................................................
56
5-4-4. 立碑..................................................................................................................................................................... 57
5-4-5. 反贴..................................................................................................................................................................... 58
5-4-6. 错件
.....................................................................................................................................................................
59
5-4-7. 极反..................................................................................................................................................................... 60
5-4-8. 缺锡..................................................................................................................................................................... 62
5-4-9. 虚焊
.....................................................................................................................................................................
63
5-4-10. 漏铜................................................................................................................................................................... 63
5-4-11. 翘脚................................................................................................................................................................... 64
5-4-12. 桥连
...................................................................................................................................................................
65
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
7
页 共 64 页
.

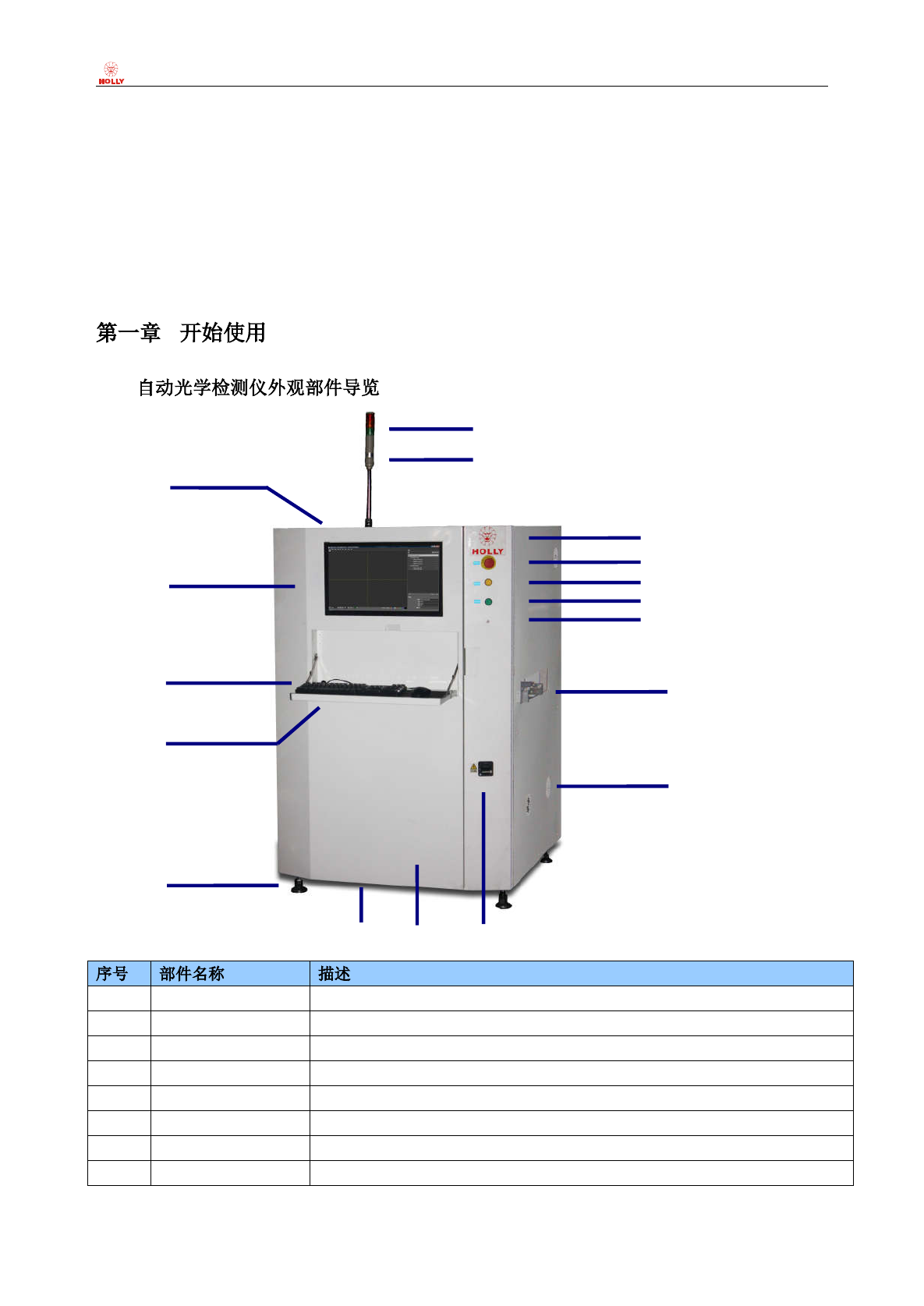

1-1.
P1
AOI 主机 主机内包含数字相机、LED 照明灯组、机械传动、轨道调宽等核心部件。
P2
显示器 显示待检电路板整板图像及缺陷、误报图片等。
P3
键盘、鼠标 操作键盘、鼠标含鼠标垫。
P4 键盘、鼠标托盘 用于托放、支撑操作键盘和鼠标。
P5 支撑脚、移动轮 高度可调支撑脚、可移动式万向滚动轮。
P6 信号指示灯 三色型号指示灯，用于指示设备运行状态。
P7
警示蜂鸣器 用于声音提示设备运行状态，声音大小可选装调节。
P8
赫立公司徽标 赫立公司徽标。
P15
P6
P3
P7
P8
P9
P10
P11
P12
P13
P2
P4
P14
P5
P16
P1
P17
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
8
页 共 64 页
P9 急停按钮 出现意外状况时，按下按钮，机器将强行停止。
P10
复位按钮 自动运行模式按下此按钮，机器 XY 轴回归拍照起始位置，进入待检状态。
P11
启动按钮 自动运行模式及传送带模式按下此按钮，机器启动运行给前机要板信号。
P12
防静电手环插孔 与手腕带/接地扣等配合使用，可有效防止静电。
P13 PCB 传输承载轨道 PCB 传输承载轨道。
P14 散热风扇 电气箱散热风扇。
P15 主电源开关 用于开启、关闭整台设备。
P16
电气控制箱 内含主控电脑、电气安装板、伺服/步进电机驱动器等。
P17
安全防护罩/门 内有高速运动部件及高压电器部件，封闭式运行确保使用人员人身安全。

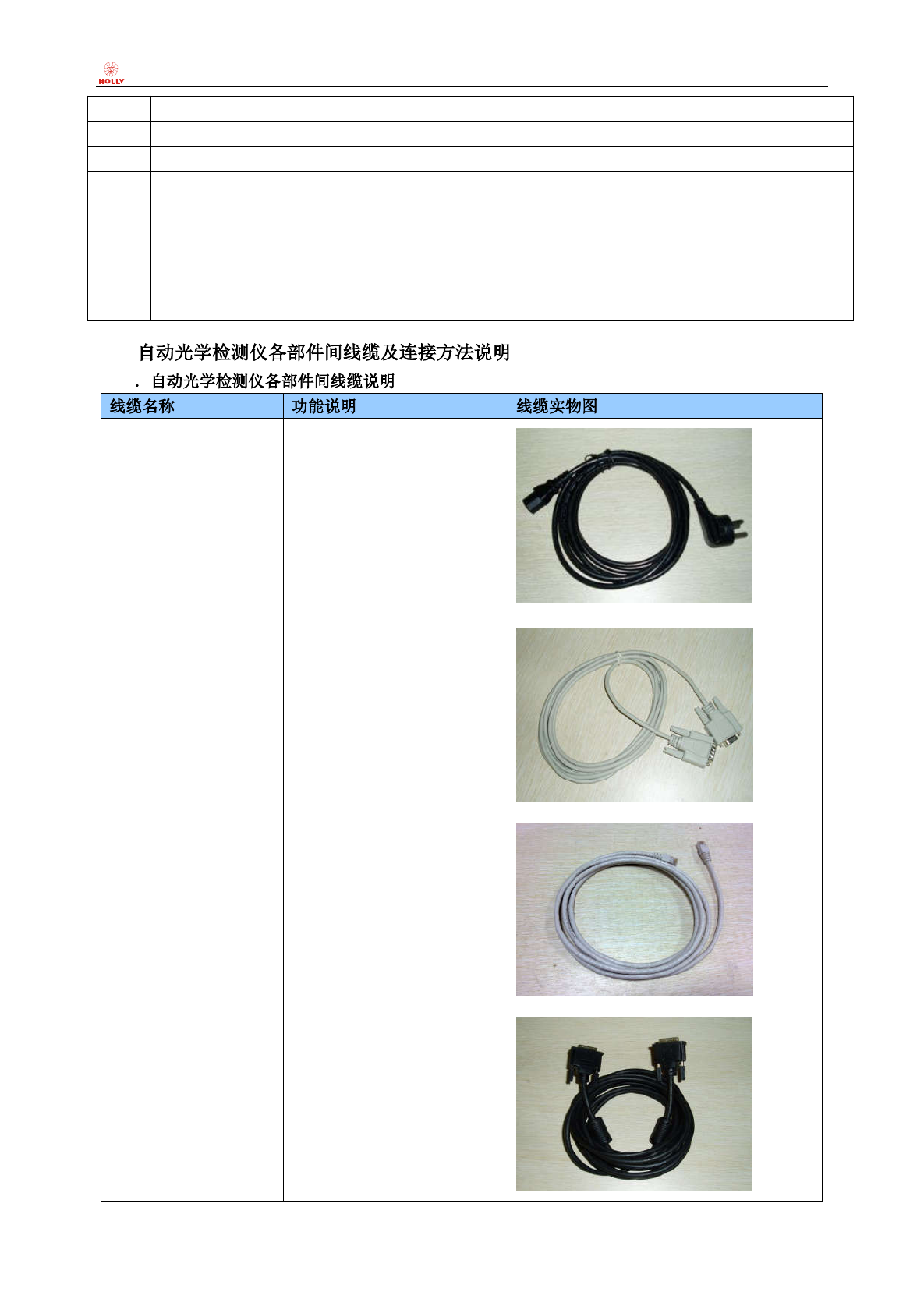

1-2.
1-2-1
电源线 用于连接外部电源和 AOI 主
机、主控电脑、显示器，实现
供电之目的；
设备内部 2 条、外部 1 条，共
计 3 条；
串口 RS232
数据通信线
用于连接 AOI 主机和主控电
脑，实现 AOI 主机内置 PLC
和电脑间的实时数据通信；
设备内部共计 1 条；
千兆网线 用于连接 AOI 主机和主控电
脑，实现数字相机获取图像数
据的实时传输；和连接 AOI
主机与维修工作站或者客户
工厂局域网；
设备内部 1 条，外部 1 条，共
计 2 条；
显示器 DVI 数字信号
连接线
用于连接显示器和主控电脑，
实现电脑信号的实时数字化
显示；
设备内部共计 1 条；
