Ersatzteiletausch 3.13.1 Jet-Block entfernen Jet-Block (Ersatzfluidik ) Serviceanleitung SIPLACE Glue Feeder 37 3.13 3 . 1 3 J e t - B lo c k ( E r s a t z f lu id ik ) Jet-Block (Ersatzfluidik) Benötigtes Ersatzteil Ers…

100%1 / 94
Ersatzteiletausch
Spritzdüse 3.12.2 Spritzdüse montieren
36 Serviceanleitung SIPLACE Glue Feeder

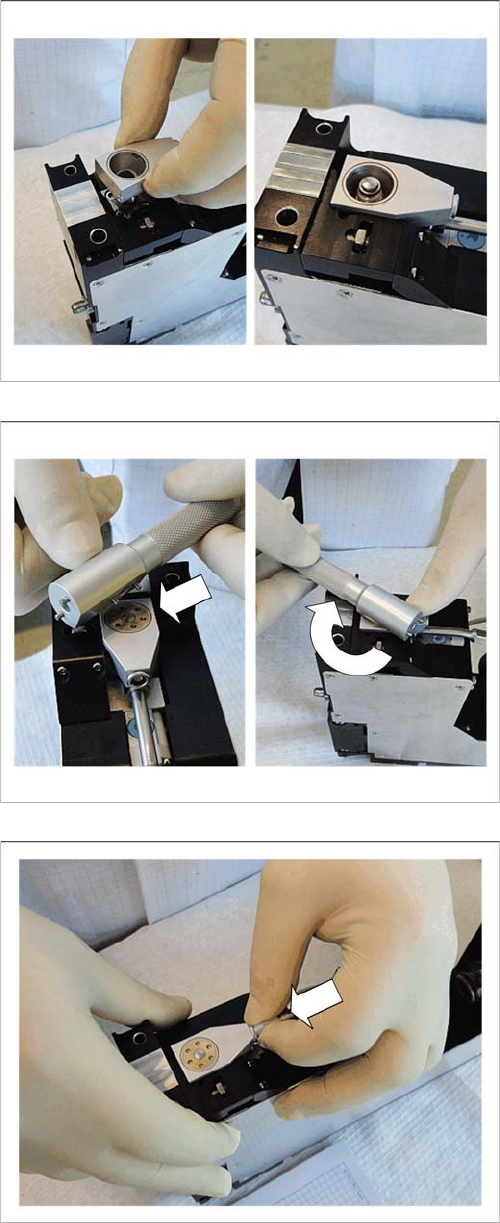

► Setzen Sie die Düsenheizung auf den Jet-Block und
richten Sie diese gerade am Kartuschenrohr aus.
► Legen Sie die Überwurfmutter über die Spritzdüse.
► Setzen Sie die beiden Zapfen des Spezialwerkzeugs
in zwei Löcher der Überwurfmutter.
► Drehen Sie die Überwurfmutter im Uhrzeigersinn
fest.
► Stecken Sie den Heizungsstecker bis zu Anschlag in
die Düsenheizung.
Ersatzteiletausch
3.13.1 Jet-Block entfernen Jet-Block (Ersatzfluidik)
Serviceanleitung SIPLACE Glue Feeder 37
3.13

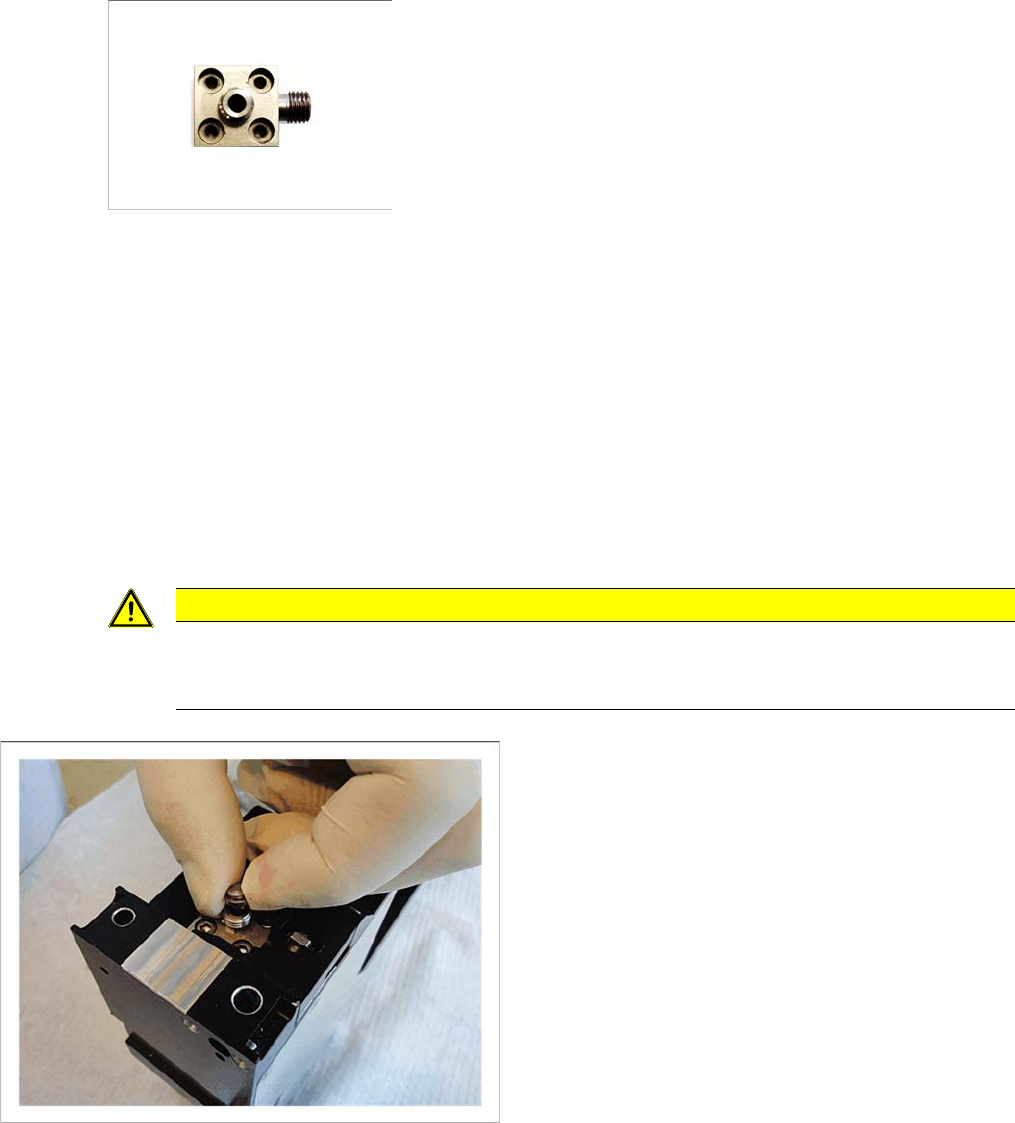

3.13 Jet-Block (Ersatzfluidik)
Jet-Block (Ersatzfluidik)
Benötigtes Ersatzteil
Ersatzfluidik, Artikel-Nr. 03094177-xx
Benötigte Werkzeuge und Hilfsmittel
▪ Gabelschlüssel Größe 8
▪ Heizungsschlüssel (am Glue Feeder)
▪ Antistatik-Pinzette, Artikel-Nr. 00377394-01 (Wartungs-Kit)
▪ Inbusschlüssel Größe 2,5
▪ Einwegschutzhandschuhe
▪ 2 O-Ringe Stössel
▪ Fett (Barrieta L55/3)
3.13.1
3.13.1 Jet-Block entfernen
Jet-Block entfernen
VORSICHT
Giftige Gefahrenstoffe
Um den direkten Kontakt mit dem Kleber zu vermeiden, müssen Sie während dieser Arbeiten
Schutzhandschuhe tragen.
► Entfernen Sie die Kartusche, die Düsenheizung und
das Kartuschenrohr (siehe "3.11.1 Kartuschenrohr
entfernen" [ ➙ 27])
► Heben Sie die Spritzdüse vom Jet-Block.
Ersatzteiletausch
Jet-Block (Ersatzfluidik) 3.13.1 Jet-Block entfernen
38 Serviceanleitung SIPLACE Glue Feeder

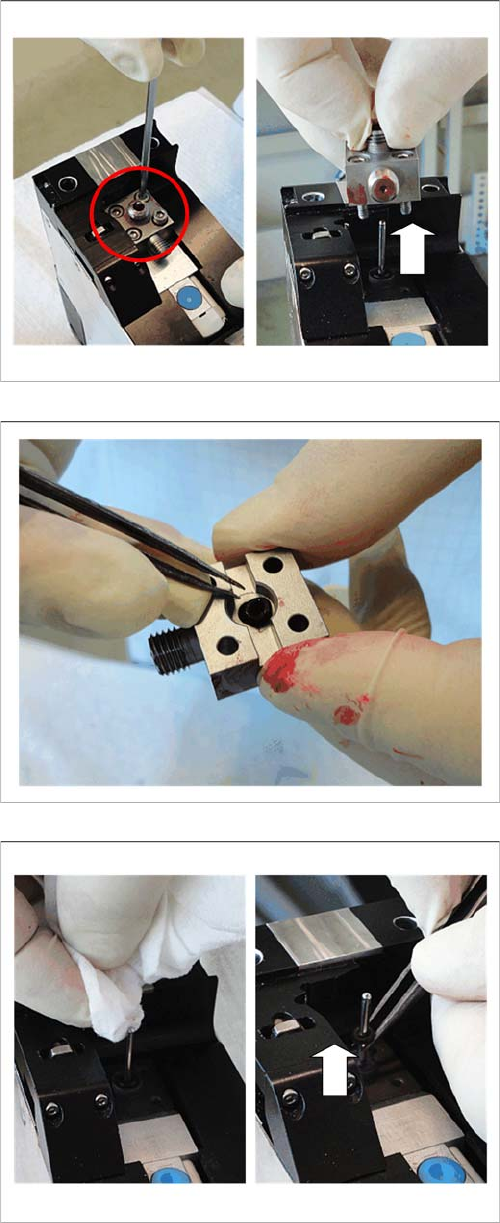

► Lösen Sie die 4 Schrauben, mit denen der Jet-Block
befestigt ist.
► Heben Sie den Jet-Block vorsichtig senkrecht nach
oben vom Jet-Stößel.
► Drehen Sie den Jet-Block mit der Unterseite nach
oben.
► Entfernen Sie den O-Ring mit Hilfe der Antistatik-Pin-
zette.
► Benetzen Sie ein fusselfreies Tuch mit etwas Kleber-
entferner und reinigen Sie damit den Jet-Stößel.
► Ziehen Sie den O-Ring mit der Antistatik-Pinzette
noch oben über den Jet-Stößel.
