Ersatzteiletausch 3.14.1 Führungsbuchse und Aktor-O-R ing entfernen Führungsbuchse Serviceanleitung SIPLACE Glue Feeder 41 3.14 3 . 1 4 F ü h r u n g s b u c h s e Führungsbuchse Benötigtes Ersatzteil Führungsbuchse, Art…
Ersatzteiletausch
Jet-Block (Ersatzfluidik) 3.13.2 Jet-Block montieren
40 Serviceanleitung SIPLACE Glue Feeder

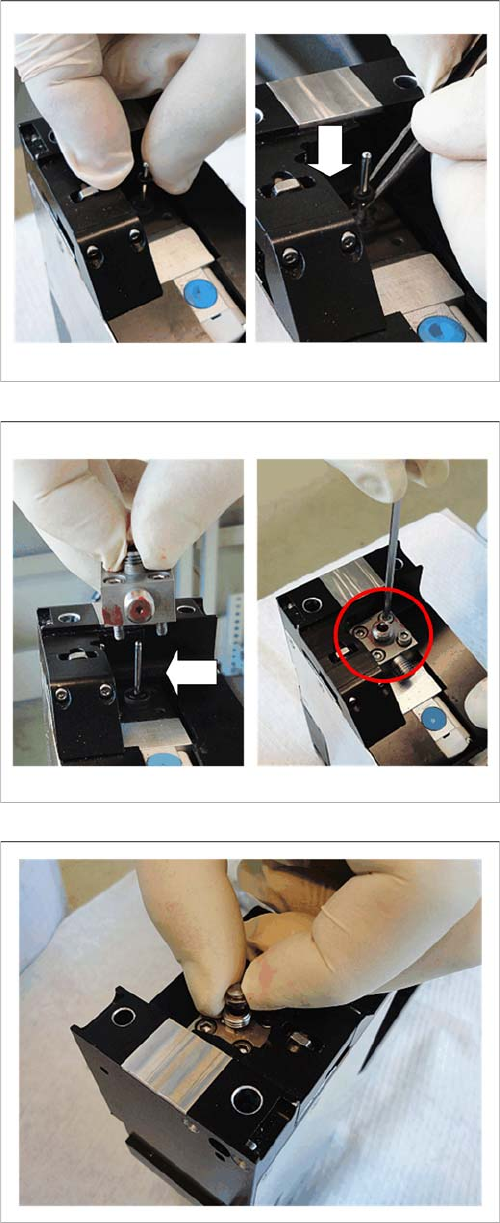

► Schieben Sie den gefetteten O-Ring über den Jet-
Stößel und schieben Sie ihn mit der Antistatik-Pinzet-
te vorsichtig bis zum Anschlag weiter.
► Wiederholen Sie den Vorgang mit dem zweiten O-
Ring (inkl. Fetten), so dass beide O-Ringe direkt
übereinander liegen.
► Setzen Sie den Jet-Block mit dem Gewinde (An-
schluss für das Kartuschenrohr) nach hinten vorsich-
tig senkrecht von oben auf den Jet-Stößel.
► Drücken Sie den Jet-Block auf den oberen O-Ring.
Achtung:
Achten Sie darauf, dass der O-Ring spürbar im Jet-
Block einrastet.
► Richten Sie den Jet-Block gerade nach hinten aus,
damit das Kartuschenrohr korrekt angeschraubt wer-
den kann.
► Befestigen Sie den Jet-Block mit den 4 abgebildeten
Schrauben.
Verwenden Sie dazu einen Inbusschlüssel Größe
2,5.
► Legen Sie die Spritzdüse mittig auf das Gewinde des
Jet-Blocks.
► Montieren Sie das Kartuschenrohr, die
Düsenheizung und die Kartusche (siehe "3.11.2 Kar-
tuschenrohr montieren" [ ➙ 30])
Ersatzteiletausch
3.14.1 Führungsbuchse und Aktor-O-Ring entfernen Führungsbuchse
Serviceanleitung SIPLACE Glue Feeder 41
3.14

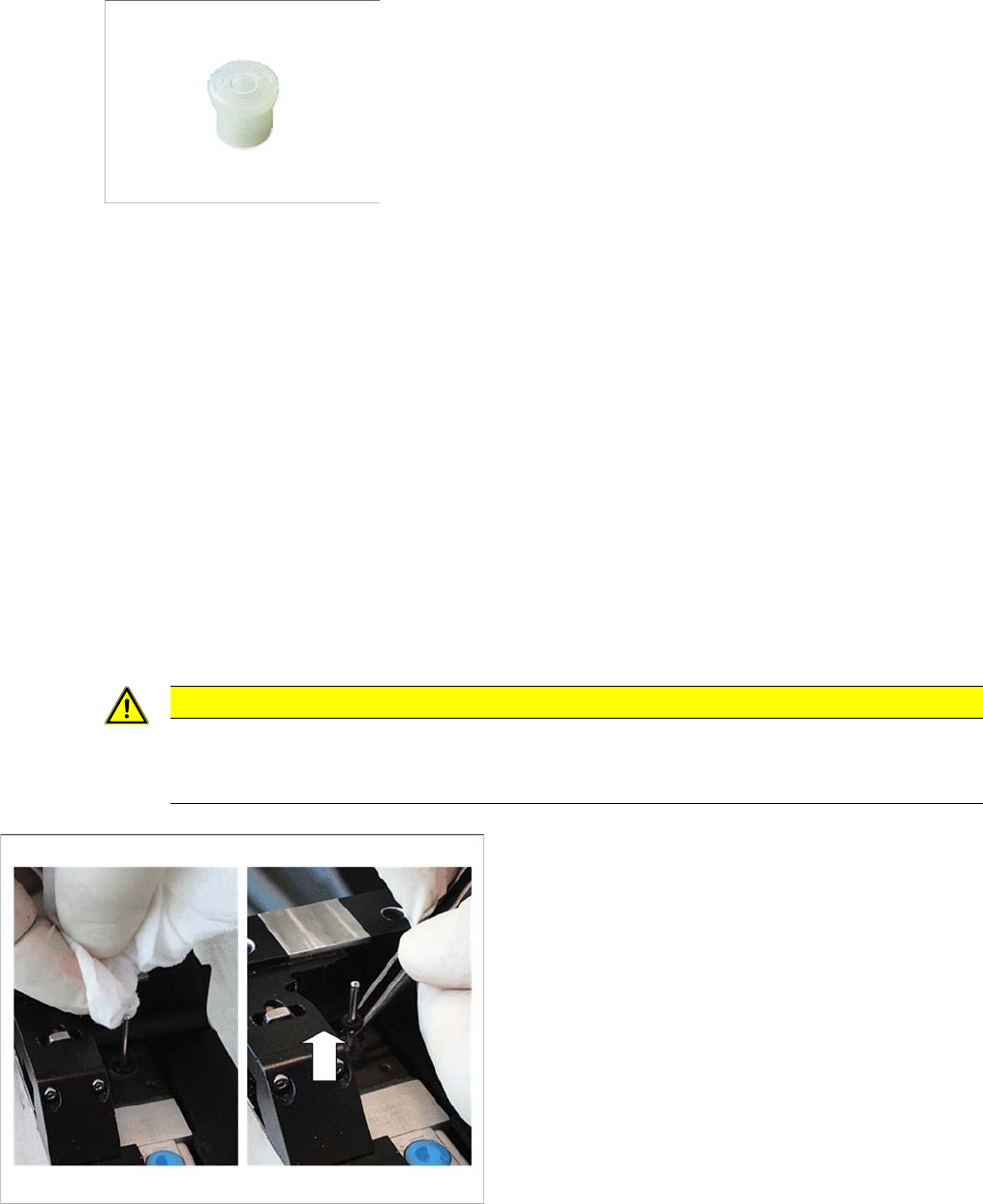

3.14 Führungsbuchse
Führungsbuchse
Benötigtes Ersatzteil
Führungsbuchse, Artikel-Nr. 03100695-xx
Benötigte Werkzeuge und Hilfsmittel
▪ Gabelschlüssel Größe 8
▪ Heizungsschlüssel (am Glue Feeder)
▪ Antistatik-Pinzette, Artikel-Nr. 00377394-01 (Wartungs-Kit)
▪ Inbusschlüssel Größe 2,5
▪ Stößel-Service-Werkzeug, Artikel-Nr. 03101819-01
▪ O-Ring-Service-Werkzeug, Artikel-Nr. 03101816-01
▪ Einwegschutzhandschuhe
▪ 2 O-Ringe Stössel
▪ 1 Aktor-O-Ring (Stoesseldichtr NBR innen2x1.7 PS83NBR70), Artikel-Nr. 03101821-xx
▪ Fett (Barrieta L55/3, Fett für O-Ringe), Artikel-Nr. 03095880-xx
▪ Fett für O-Ring NBR innen (Spezialfett für Aktor-O-Ringe), Artikel-NR. 0310206801-xx
3.14.1
3.14.1 Führungsbuchse und Aktor-O-Ring entfernen
Führungsbuchse und Aktor-O-Ring entfernen
VORSICHT
Giftige Gefahrenstoffe
Um den direkten Kontakt mit dem Kleber zu vermeiden, müssen Sie während dieser Arbeiten
Schutzhandschuhe tragen.
► Entfernen Sie die Kartusche, die Düsenheizung und
das Kartuschenrohr (siehe "3.11.1 Kartuschenrohr
entfernen" [ ➙ 27])
► Entfernen Sie den Jet-Block (siehe "3.13.1 Jet-Block
entfernen" [ ➙ 36]).

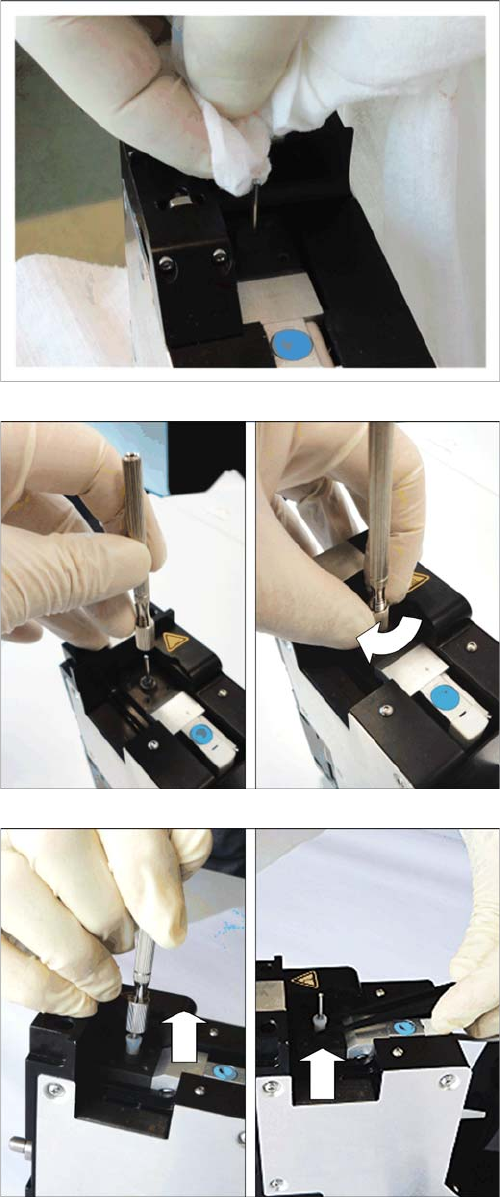

► Benetzen Sie ein fusselfreies Tuch mit etwas Kleber-
entferner und reinigen Sie damit den Jet-Jet-Stößel.
► Ziehen Sie den O-Ring mit der Antistatik-Pinzette
noch oben über den Jet-Stößel.
Ersatzteiletausch
Führungsbuchse 3.14.1 Führungsbuchse und Aktor-O-Ring entfernen
42 Serviceanleitung SIPLACE Glue Feeder
► Reinigen Sie den Jet-Stößel noch einmal mit einem
Reinigungstuch und etwas Kleberentferner.
► Setzen Sie das Stößel-Service-Werkzeug senkrecht
von oben auf den Jet-Stößel.
► Drehen Sie das Stößel-Service-Werkzeug im Uhrzei-
gersinn fest.
► Ziehen Sie das Stößel-Service-Werkzeug samt Jet-
Stößel senkrecht nach oben.
► Lösen Sie das das Stößel-Service-Werkzeug gegen
den Uhrzeigersinn.
► Heben Sie die Führungsbuchse mit der Pinzette
senkrecht nach oben vom Jet-Stößel.
