Ersatzteiletausch 3.4.1 Gleitführung entfernen Gleitführung hinten Serviceanleitung SIPLACE Glue Feeder 13 3.4 3 . 4 G le it f ü h r u n g h in t e n Gleitführung hinten Benötigtes Ersatzteil Gleitfuehrung / hinten L200,…
Ersatzteiletausch
Gleitfolie 3.3.1 Gleitfolie entfernen
12 Serviceanleitung SIPLACE Glue Feeder
3.3
3.3 Gleitfolie
Gleitfolie
Benötigtes Ersatzteil
Gleitfolie X-Feeder JUM-S-06LY, Artikel-Nr. 03019604-xx
Benötigtes Werkzeug
▪ Gleitfolienentferner
3.3.1
3.3.1 Gleitfolie entfernen
Gleitfolie entfernen
3.3.2
3.3.2 Gleitfolie montieren
Gleitfolie montieren
► Legen Sie den Glue Feeder vorsichtig mit einer Seite
auf eine stabile, ebene und saubere Unterlage.
► Setzen Sie den Gleitfolienentferner an der abgebilde-
ten Position in die Gleitführung.
► Hebeln Sie die Gleitfolie aus der eingerasteten Posi-
tion.
► Ziehen Sie die Gleitfolie nach vorn aus der
Gleitführung heraus.
► Drücken Sie die Gleitfolie leicht zusammen.
► Schieben Sie die Gleitfolie von vorn bis zum An-
schlag in die Gleitführung.
► Drehen Sie die Gleitfolie, bis der Schlitz vollkommen
sichtbar ist und die Gleitfolie deutlich einrastet.
Ersatzteiletausch
3.4.1 Gleitführung entfernen Gleitführung hinten
Serviceanleitung SIPLACE Glue Feeder 13
3.4
3.4 Gleitführung hinten
Gleitführung hinten
Benötigtes Ersatzteil
Gleitfuehrung / hinten L200, Artikel-Nr. 03003994-xx
Benötigtes Werkzeug
▪ Kreuzschlitzschraubendreher
3.4.1
3.4.1 Gleitführung entfernen
Gleitführung entfernen
3.4.2
3.4.2 Gleitführung montieren
Gleitführung montieren

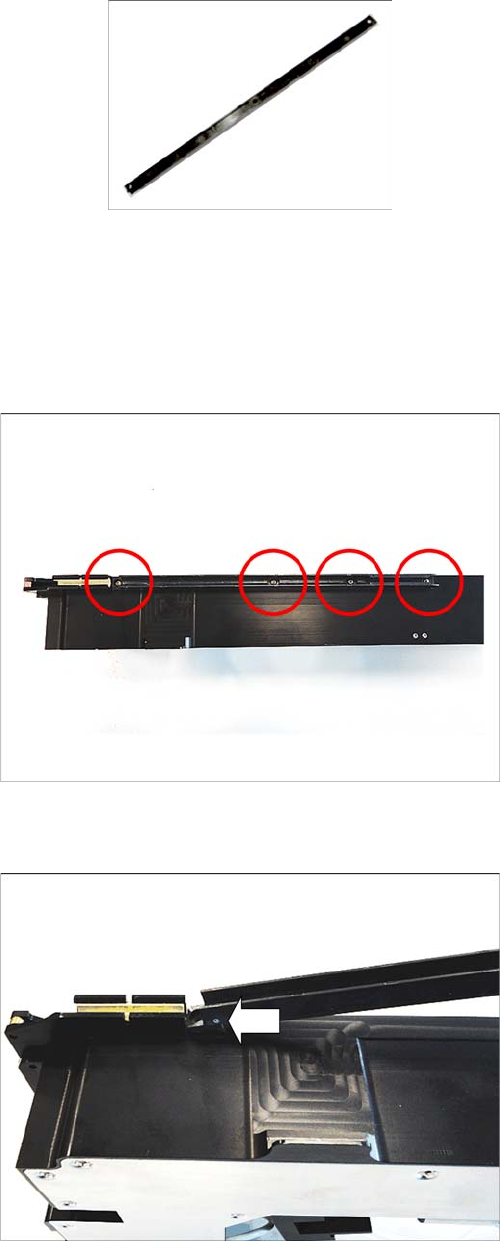

► Drehen Sie den Glue Feeder mit der Unterseite nach
oben.
► Entfernen Sie die 4 gekennzeichneten Schrauben an
der Gleitführung. Verwenden Sie hierzu einen Kreuz-
schlitzschraubendreher.
► Heben Sie die Gleitführung nach oben ab.
► Drehen Sie den Glue Feeder mit der Unterseite nach
oben.
► Setzen Sie die Gleitführung an die Unterseite des
Glue Feeders.
Achten Sie darauf, dass die Anordnung der Bohrun-
gen in der Gleitführung mit der im Glue Feeder
übereinstimmt.
► Schieben sie die Gleitführung wie abgebildet bis zum
Anschlag nach vorn an die vordere Gleitführung.
Ersatzteiletausch
Kartuschenadapter wechseln 3.4.2 Gleitführung montieren
14 Serviceanleitung SIPLACE Glue Feeder
3.5
3.5 Kartuschenadapter wechseln
Kartuschenadapter wechseln
Benötigtes Ersatzteil
10 ccm Kart.adapter Kunst. Art. Nr. KA10, Artikel-Nr. 03095057-xx (links)
30 ccm Kart.Adapter Kunst. Art.Nr. KA30, Artikel-Nr. 03095047-xx (rechts)

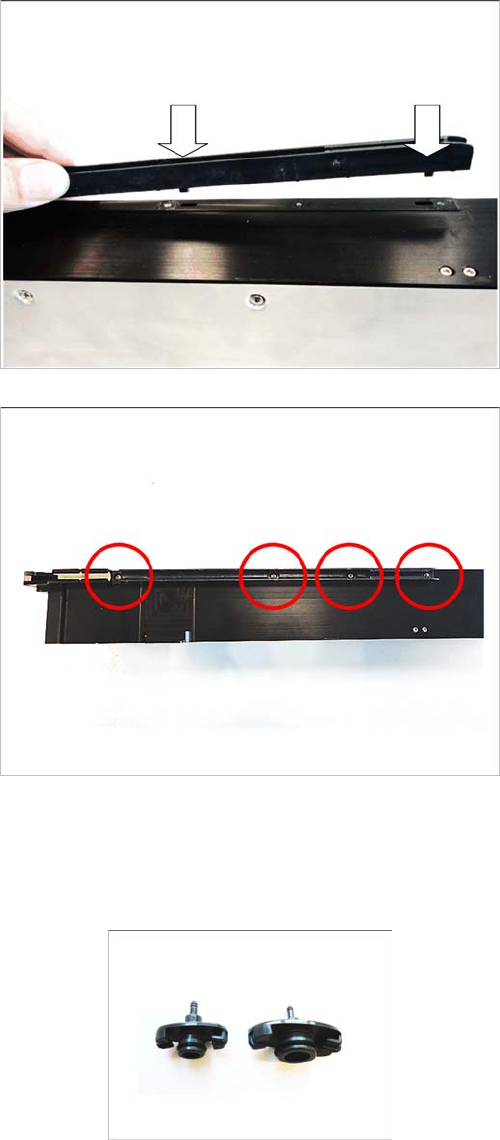

► Senken Sie anschließend die beiden Rastnasen der
Gleitführung in die dafür vorgesehenen Öffnungen an
der Unterseite des Glue Feeders.
► Befestigen Sie die Gleitführung mit den 4 Schrauben
am Glue Feeder. Verwenden Sie hierzu einen Kreuz-
schlitzschraubendreher.
